HighSpeed SMT-kretskortkontakt for applikasjoner med 25+ Gbit/s

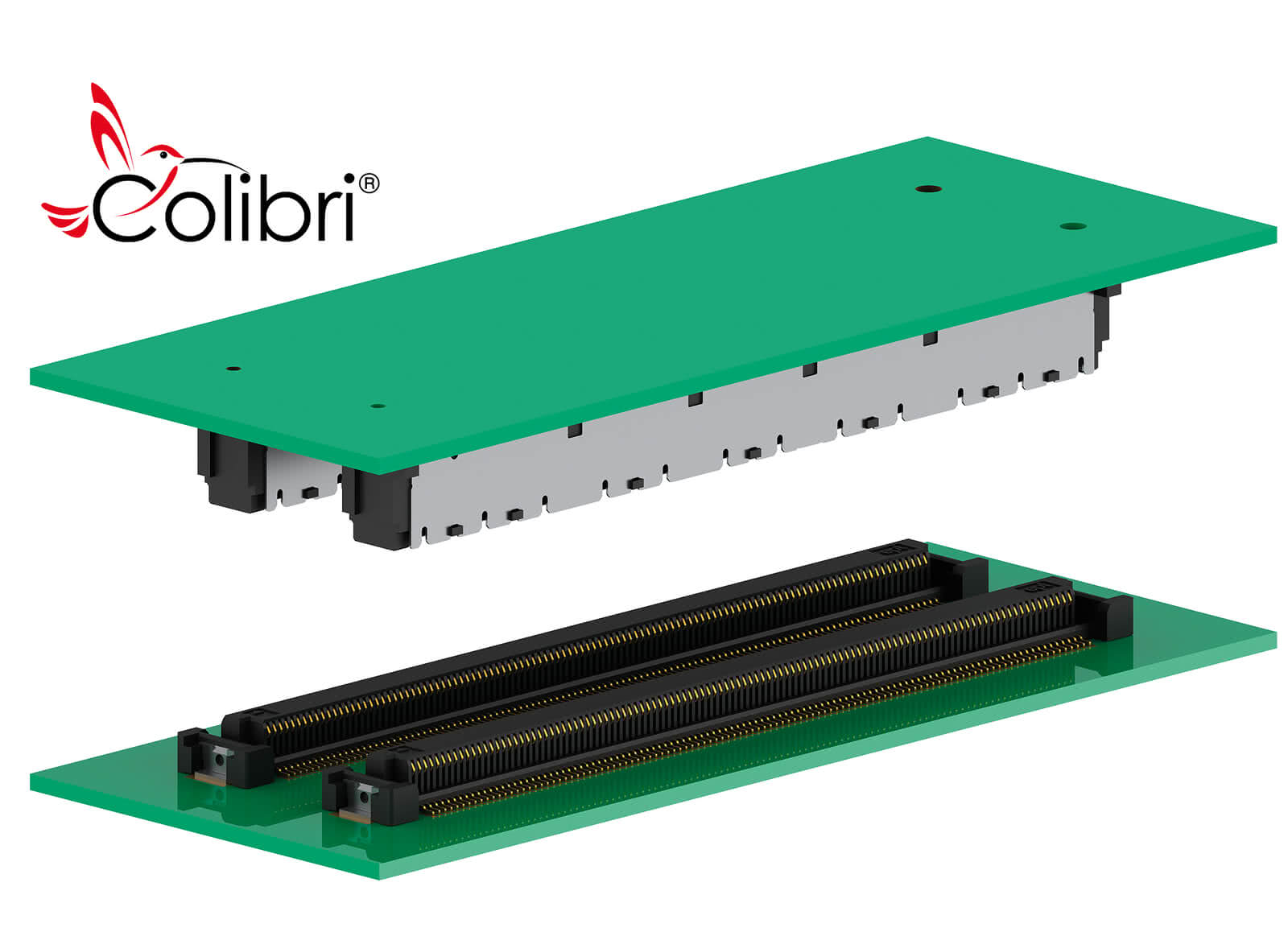

Colibri® er et skjermet, to-radet SMT-kontaktsystem med 0,5 mm pitch.
Funksjoner
- Oppfyller kravene til PICMG COM Express®
- og SFF-SIG CoreExpress®
- Kompatibel med vanlige kontakter
- for applikasjoner med 10+, 16+ eller 25+ Gbit/s
- Integrert monteringsflate
- Pakket i Tape & Reel
Bruksområder
- COM Express®
- CoreExpress®

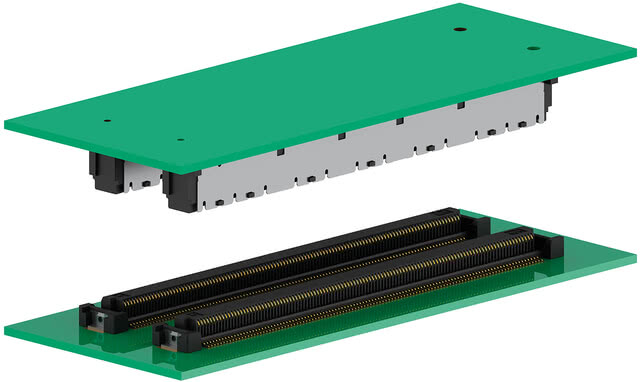

- Mezzanin-kort-til-kort
- VITA59
Colibri: Oversikt
Filtre
Plug 10+
Colibri Plug 220, 5 mm Vare nr. 401-51101-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 220, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet 10+ Gbit/s
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 440, 5 mm Vare nr. 401-51501-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 440, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet 10+ Gbit/s
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 220, 8 mm Vare nr. 401-55101-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 220, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet 10+ Gbit/s
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 440, 8 mm Vare nr. 401-55501-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 440, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet 10+ Gbit/s
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 120, 8 mm Vare nr. 401-55401-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 120, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet 10+ Gbit/s
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 120, 5 mm Vare nr. 401-51401-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 120, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet 10+ Gbit/s
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 40, 5 mm Vare nr. 401-51701-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 40, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet 10+ Gbit/s
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 40, 8 mm Vare nr. 401-55701-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 40, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet 10+ Gbit/s
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 160, 5 mm Vare nr. 401-51301-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall pinner: 160, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet 10+ Gbit/s
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 80, 5 mm Vare nr. 401-51601-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 80, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet 10+ Gbit/s
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 160, 8 mm Vare nr. 401-55301-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall pinner: 160, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet 10+ Gbit/s
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 80, 8 mm Vare nr. 401-55601-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 80, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet 10+ Gbit/s
Parallell
SMT
Høy tetthet
Høy hastighet
Plug 16+

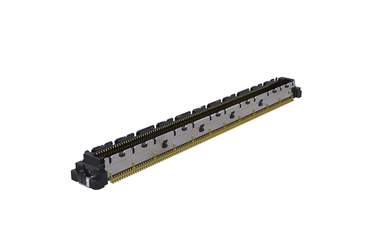

Colibri Plug 16+ 220, 5 mm Vare nr. 401-51103-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 220, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 16+ Gbit/s for PCIe Gen4
Parallell
SMT
Høy tetthet
Høy hastighet

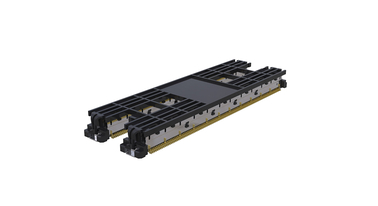

Colibri Plug 16+ 440, 5 mm Vare nr. 401-51503-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 440, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 16+ Gbit/s for PCIe Gen4
Parallell
SMT
Høy tetthet
Høy hastighet

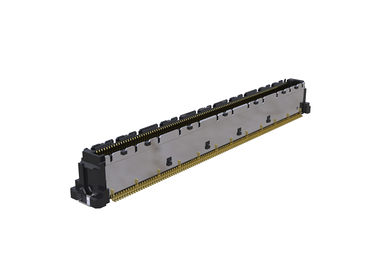

Colibri Plug 16+ 220, 8 mm Vare nr. 401-55103-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 220, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 16+ Gbit/s for PCIe Gen4
Parallell
SMT
Høy tetthet
Høy hastighet

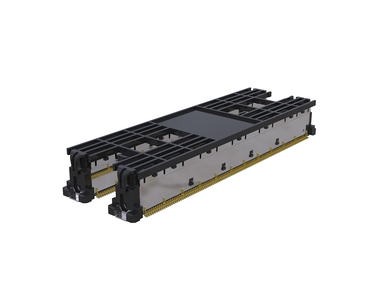

Colibri Plug 16+ 440, 8 mm Vare nr. 401-55503-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 440, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 16+ Gbit/s for PCIe Gen4
Parallell
SMT
Høy tetthet
Høy hastighet

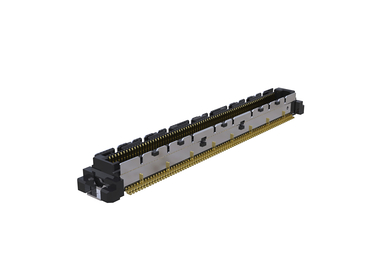

Colibri Plug 16+ 160, 5 mm Vare nr. 401-51303-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall pinner: 160, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 16+ Gbit/s for PCIe Gen4
Parallell
SMT
Høy tetthet
Høy hastighet

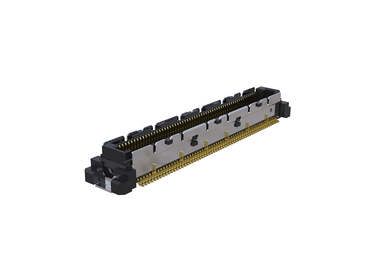

Colibri Plug 16+ 120, 5 mm Vare nr. 401-51403-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 120, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 16+ Gbit/s for PCIe Gen4
Parallell
SMT
Høy tetthet
Høy hastighet

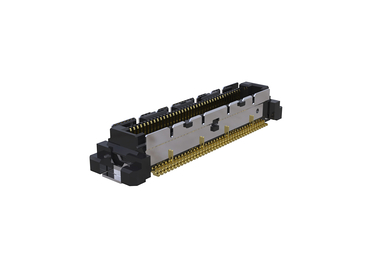

Colibri Plug 16+ 80, 5 mm Vare nr. 401-51603-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 80, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 16+ Gbit/s for PCIe Gen4
Parallell
SMT
Høy tetthet
Høy hastighet

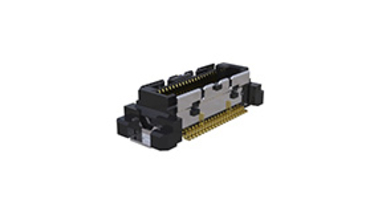

Colibri Plug 16+ 40, 5 mm Vare nr. 401-51703-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 40, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 16+ Gbit/s for PCIe Gen4
Parallell
SMT
Høy tetthet
Høy hastighet

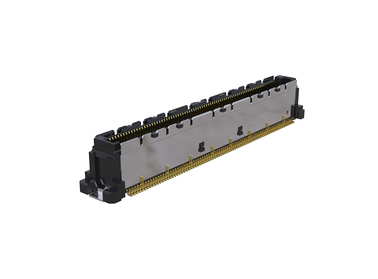

Colibri Plug 16+ 160, 8 mm Vare nr. 401-55303-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall pinner: 160, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 16+ Gbit/s for PCIe Gen4
Parallell
SMT
Høy tetthet
Høy hastighet

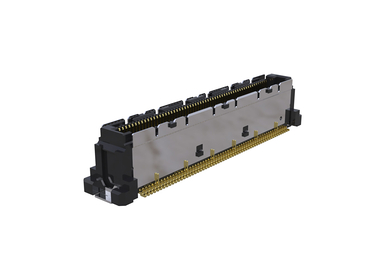

Colibri Plug 16+ 120, 8 mm Vare nr. 401-55403-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 120, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 16+ Gbit/s for PCIe Gen4
Parallell
SMT
Høy tetthet
Høy hastighet

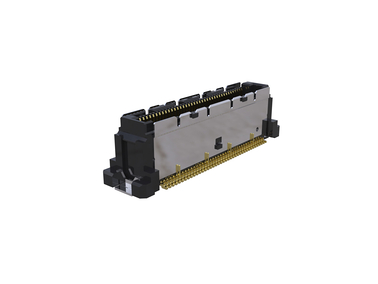

Colibri Plug 16+ 80, 8 mm Vare nr. 401-55603-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 80, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 16+ Gbit/s for PCIe Gen4
Parallell
SMT
Høy tetthet
Høy hastighet

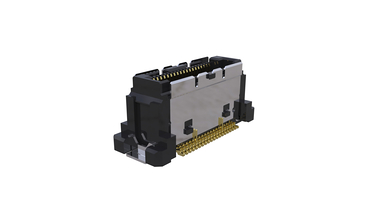

Colibri Plug 16+ 40, 8 mm Vare nr. 401-55703-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 40, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 16+ Gbit/s for PCIe Gen4
Parallell
SMT
Høy tetthet
Høy hastighet
Plug 25+
Colibri Plug 25+ 220, 5 mm Vare nr. 401-51104-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 220, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 25+ Gbit/s for PCIe Gen4, 25 Gbit Ethernet og USB4
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 25+ 440, 5 mm Vare nr. 401-51504-51
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 440, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 25+ Gbit/s for PCIe Gen4, 25 Gbit Ethernet og USB4
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 25+ 220, 8 mm Vare nr. 401-55104-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 220, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 25+ Gbit/s for PCIe Gen4, 25 Gbit Ethernet og USB4
Parallell
SMT
Høy tetthet
Høy hastighet
Colibri Plug 25+ 440, 8 mm Vare nr. 401-55504-51
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Antall poler: 440, SMT-tilkoblingsteknikk, Raster 0,5 mm, Dataoverføringshastighet på 25+ Gbit/s for PCIe Gen4, 25 Gbit Ethernet og USB4
Parallell
SMT
Høy tetthet
Høy hastighet

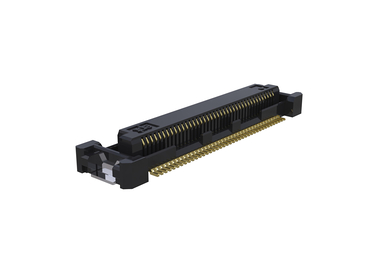

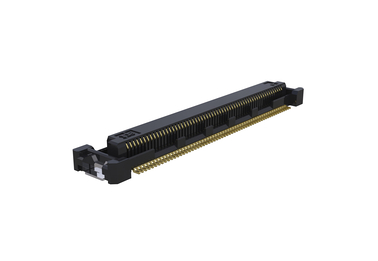

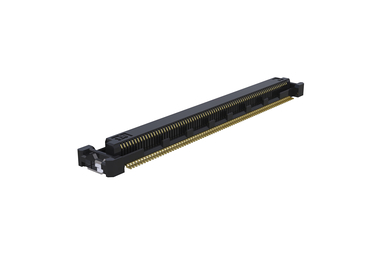

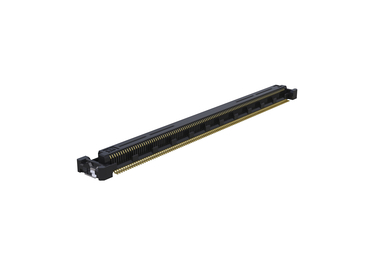

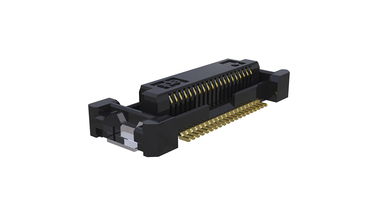

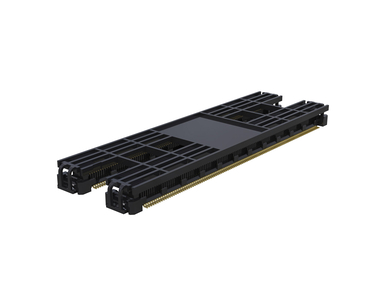

Receptacle
Plug Heavy Au
Colibri Heavy Au Plug 10+ 220, 5 mm Vare nr. 401-51101-52
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Polantall 220 i rutenett på 0,5 mm, SMT-tilkoblingsteknikk, Dataoverføringshastighet 10+ Gbit/s, 0,76 µm Au
Parallell
SMT
Høy tetthet
Høy hastighet
Robust
Colibri Heavy Au Plug 10+ 440, 5 mm Vare nr. 401-51501-52
for 5 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Polantall 440 i rutenett på 0,5 mm, SMT-tilkoblingsteknikk, Dataoverføringshastighet 10+ Gbit/s, 0,76 µm Au
Parallell
SMT
Høy tetthet
Høy hastighet
Robust
Colibri Heavy Au Plug 10+ 220, 8 mm Vare nr. 401-55101-52
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Polantall 220 i rutenett på 0,5 mm, SMT-tilkoblingsteknikk, Dataoverføringshastighet 10+ Gbit/s, 0,76 µm Au
Parallell
SMT
Høy tetthet
Høy hastighet
Robust
Colibri Heavy Au Plug 10+ 440, 8 mm Vare nr. 401-55501-52
for 8 mm avstand mellom kretskort, Overlappingssikkerhet opptil +0,6 mm, Polantall 440 i rutenett på 0,5 mm, SMT-tilkoblingsteknikk, Dataoverføringshastighet 10+ Gbit/s, 0,76 µm Au
Parallell
SMT
Høy tetthet
Høy hastighet
Robust
Receptacle Heavy Au
Andre antall stolper? Andre stabelhøyder? Alternative kontaktbelegg? Kundetilpassede varianter? Etterslepende kontakter?
Høydepunkter ved Colibri HighSpeed SMT-kontakt
Hva kan de populære Colibri HighSpeed-kontakt fra ept? Hvilke kortavstander kan oppnås med dem? Finnes det forskjellige poltall? Hvor mange Gbit/s er mulig ved dataoverføring?
I animasjonsfilmen vår blir disse spørsmålene besvart, og mye mer. Ta en titt
nå! (eller på YouTube)!
I animasjonsfilmen vår blir disse spørsmålene besvart, og mye mer. Ta en titt
nå! (eller på YouTube)!
PICMG-kontakt-funksjoner
Colibri® er et skjermet, to-radet SMT-kontaktsystem med 0,5 mm pitch. Det oppfyller alle kravene i spesifikasjonene for kontakt fra PICMG COM Express®, SFF-SIG CoreExpress® samt nano-ETXexpress. Colibri®-produktene er kompatible med de vanligste kontaktene på markedet og er grundig testet.
Oversikt over detaljer om
COM-moduler
Oversikt over detaljer om
bærerkort
Vi produserer skreddersydde, individuelle kontakt for din applikasjon.
om et tilbud på en skreddersydd kontakt
nå
- andre poltall
- andre stablehøyder
- alternative kontaktplettering
om et tilbud på en skreddersydd kontakt
nå
COM Express-standarden for kontakt
COM Express®-spesifikasjonen for kontakt ble utviklet av PICMG for computer-on-module-moduler (COM). Her fastsettes blant annet hvilke dimensjoner modulen må ha, og hvor festehullene og kontaktkonfigurasjonene til bærerkortet skal plasseres.
COM Express®-moduler integrerer kjernefunksjonene til en oppstartbar PC, som CPU, grafikkprosessor, arbeidsminne og standardgrensesnitt.
Å sette et COM-modul på et bærerkort reduserer utviklingstid og -kostnader. I tillegg kan produkters livssyklus ikke bare forlenges, men også oppgraderes ved å sette nyere COM Express®-moduler med høyere ytelse på bærerkortet.
COM Express®-moduler integrerer kjernefunksjonene til en oppstartbar PC, som CPU, grafikkprosessor, arbeidsminne og standardgrensesnitt.
Å sette et COM-modul på et bærerkort reduserer utviklingstid og -kostnader. I tillegg kan produkters livssyklus ikke bare forlenges, men også oppgraderes ved å sette nyere COM Express®-moduler med høyere ytelse på bærerkortet.

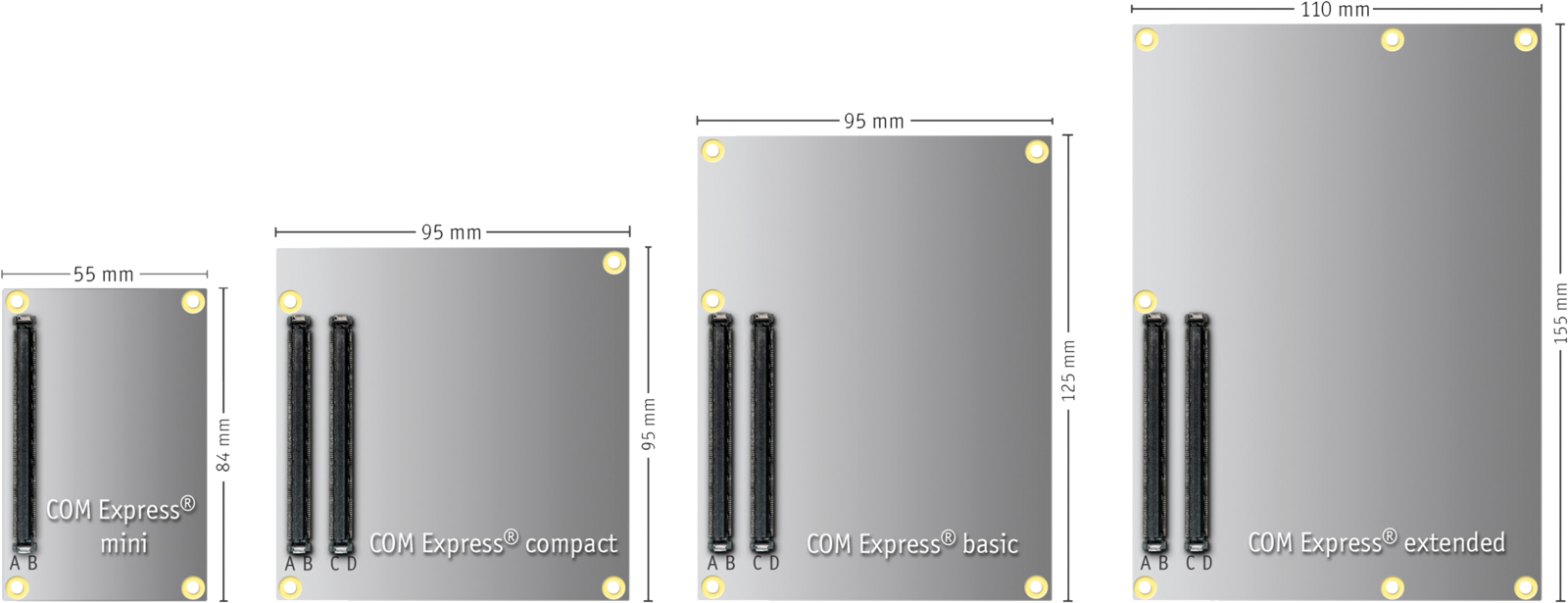

COM Express®-modulstørrelsene for kontakt i henhold til PICMG
Typiske bruksområder for Colibri HighSpeed-kontakt
- Industriell automatisering
- Kiosk- og POS-systemer
- medisinsk teknologi
- Måleteknikk
- Gaming
- Transport
- Server
PICMG Colibri-kontakt for COM Express
«Vi hørte stadig vekk fra maskinvareutviklere at kravene til høyhastighets kontakt har økt, og at de derfor trenger SMT-kontakt som kan håndtere mer enn 8 Gbit/s. I lang tid har 10 Gbit/s-versjonen av vår Colibri SMT-kontakt allerede overbevist med sin fremragende signalintegritet. Med Colibri-versjonene 16+ og 25+ Gbit/s muliggjør vi en forstyrrelsesfri dataoverføring av USB 3.1 Gen2- og PCI Express 4.0-signaler.
Våre Colibri SMT-kontakt for COM Express-applikasjoner har et optimalisert kontaktdesign, som gjør det enkelt å realisere applikasjoner for høyhastighetskontakt på 10, 16 eller 25+ Gbit/s og mer. Våre simuleringer viser utmerket signalintegritet – selv ved høye datahastigheter. Jeg er helt overbevist om kontakt-ene til våre Colibri COM Express-kontakt. Du bør se på funksjonene selv og bestille minst ett vareprøve!
For simulering av egne design kan du også be om S-parameter fra oss.»
Florian Guglhör, produktsjef hos ept
Våre Colibri SMT-kontakt for COM Express-applikasjoner har et optimalisert kontaktdesign, som gjør det enkelt å realisere applikasjoner for høyhastighetskontakt på 10, 16 eller 25+ Gbit/s og mer. Våre simuleringer viser utmerket signalintegritet – selv ved høye datahastigheter. Jeg er helt overbevist om kontakt-ene til våre Colibri COM Express-kontakt. Du bør se på funksjonene selv og bestille minst ett vareprøve!
For simulering av egne design kan du også be om S-parameter fra oss.»
Florian Guglhör, produktsjef hos ept
FAQ: Spørsmål og svar om Colibri SMT-kontakt
Hvilke datahastigheter er Colibri SMT-kontakt egnet for?I hvilke høyhastighetsapplikasjoner brukes Colibri-kontakt?Hvor brukes Colibri-kontakt i henhold til PICMG allerede med suksess?Er det nødvendig med et «pick-and-place-lokk» for montering av Colibri High Speed-kontakter?Leveres PICMG Colibri-kontakt også i Tape & Reel-emballasje?Er Colibri COM Express-kontakter (kontakt) UL-godkjente komponenter?Er ept-kretskortkontakt RoHS-kompatible?

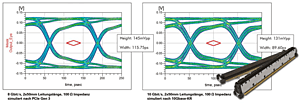

Hvilke datahastigheter er Colibri SMT-kontakt egnet for?
Simuleringer med COM Express®-kontakt-systemet Colibri® ved henholdsvis 8 og 10 Gbit/s viser en utmerket signalintegritet. Gjennom videreutvikling og forbedringer av kontaktdesignet har man kunnet utvide høyhastighetskapasiteten til Colibri-pluggene til 25+ Gbit/s. Dermed er COM Express-kontakt-systemet førstevalget for din applikasjon ved høye datahastigheter på 25 Gbit/s og mer.
I hvilke høyhastighetsapplikasjoner brukes Colibri-kontakt?
Colibri High Speed-kontakter (Speed-kontakt) egner seg utmerket for høye datahastigheter og dermed for alle typer High Speed-applikasjoner. Dette inkluderer for eksempel COM Express og Mezzanine Board-to-Board-systemer med datahastigheter for 10-Gigabit-Ethernet og PCI Express Gen3.
Hvor brukes Colibri-kontakt i henhold til PICMG allerede med suksess?
Blant annet finner man Colibri COM Express-kontakt allerede innen industriell automatisering, kiosk- og POS-systemer, medisinsk teknologi, måleteknikk, gaming, transportsektoren samt bygningsteknikk.
Er det nødvendig med et «pick-and-place-lokk» for montering av Colibri High Speed-kontakter?
Utformingen av Colibri-Receptacle gir tilstrekkelig pick-and-place-flate for vakuumdyse og krever derfor ingen ekstra pick-and-place-lokk.
Også Colibri-Plug kan pålitelig bestykkes med en smal vakuumdyse uten ekstra pick-and-place-lokk.
Leveres PICMG Colibri-kontakt også i Tape & Reel-emballasje?
Ja, Colibri SMT-kontakt leveres vanligvis i tape and reel-emballasje, noe som muliggjør helautomatisk bearbeiding ved hjelp av Pick-and-Place. På forespørsel er det også mulig å levere i tray-emballasje.
Er Colibri COM Express-kontakter (kontakt) UL-godkjente komponenter?
Ja, Colibri-kontakter (kontakt) fra ept er UL-godkjente komponenter i USA og Canada.
Er ept-kretskortkontakt RoHS-kompatible?
RoHS (Restriction of the use of certain Hazardous Substances) er direktivet om begrensning av bruken av visse farlige stoffer i elektrisk og elektronisk utstyr.
Vi bekrefter at Colibri-kontakter (kontakt) fra ept er i samsvar med RoHS 2011/65/EU i henhold til RoHS-bekreftelsen. Du finner mer informasjon under RoHS & REACH.
Attester
Vi respekterer våre kunders ønske om diskresjon og oppgir derfor ingen kilder nedenfor.
Vi garanterer imidlertid fullt og helt for at disse uttalelsene er autentiske.
Vi garanterer imidlertid fullt og helt for at disse uttalelsene er autentiske.
Ved anvendelser med svært høye datahastigheter nådde Colibri 10 Gbit/s av og til sine grenser: Med den nye Plug 16+ fungerer overføringer av USB 3.1 Gen2-signaler nå imidlertid uten problemer.
For oss var det avgjørende at Express-kontakt fra ept viser de beste verdiene i øyediagrammene (jitter, Eye height og Eye width).
Ved å bruke Tape&Reel-emballasjen til Colibri-kontakter har vi kunnet øke autonomitiden på monteringsmaskinen og dermed redusere produksjonskostnadene.
For vår 10 Gbit/s-applikasjon har vi utelukkende godkjent Colibri-kontakt.
Først etter at vi begynte å bruke Colibri High Speed-kontakt har vi ikke lenger hatt noen problemer med fuktingen ved reflowlodding.
Takket være «tape and reel»-emballasjen til Colibri SMT-Leiterplatten-kontakt har produktiviteten i vår produksjon økt enormt.
Støtten fra ept ved innføringen av Colibri-kontakt i vår produksjon var optimal. Vi følte oss i gode hender.
Hos ept er tilgjengeligheten av Colibri-kontakt sikret. Det var enormt viktig for oss.
