kontakt for kretskort må være robuste, overføre signaler pålitelig og må ikke svikte. Robuste kontakt for kretskort må tåle mekaniske, termiske og kjemiske påkjenninger som: • støt, • vibrasjon, • svingninger, • gass, • fuktighet, • høye temperaturer, • fukt og • støv, uten å svikte. Spesielt innen luftfart og romfart, industriell automatisering, bilindustrien og medmedisinsk teknologi er det behov for robuste kontakt for kretskort. Våre kretskortkontakte for kretskort tåler disse påkjenningene
ved hjelp av ulike metoder. Gjennom vår utviklingsavdeling blir våre kontakte for kretskort kontinuerlig optimalisert og løpende sikret mot ytterligere miljøpåvirkninger. Ved hjelp av mange testmetoder sikrer vi en jevn og høy kvalitet.
Mekaniske påvirkninger som vibrasjon, svingninger og støt – Ingen kontaktfeil takket være robuste kontakter for kretskort
Passende kontaktsystem for robuste kontakt for kretskort
Kontaktsystem: Dobbeltsidig «hunnkontakt» på kontakt for kretskort

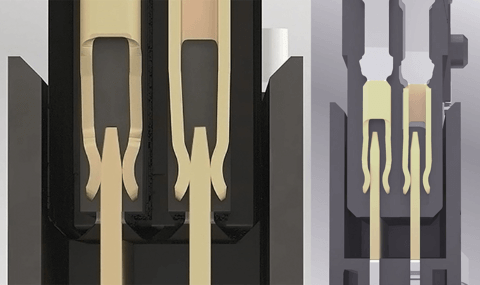

Dobbeltsidig One27-hunnkontaktelement uten (til venstre) og med støtpåvirkning (til høyre)
Robuste kretskortkontakter har hos oss en dobbeltsidig hunnkontakt som gjør Board-to-Board-kontaktene redundante og sikrer god kontakt. Takket være den andre fjæren er signaloverføringen til enhver tid sikret via et kontaktpunkt, selv ved kraftige støt på kretskortkontakten. Dette sikrer en optimal utformkontakt.
Til sammenligning: Klassiske todelte kretskortkontakt har kun en hannkontaktelement og en hunnkontaktelement. Ved kraftige støt kan dette føre til at hannkontakt løfter seg fra hunnkontakt og avbryter signaloverføringen.
Kontaktsystem: Hermafroditisk kontaktsystem på kontakt for kretskort
Hermafroditisk kontaktsystem Zero8
kretskortkontakt med det «hermafroditiske» kontaktsystemet er betydelig mer robuste. Det spesielle ved dette kontaktsystemet er at kontakthalvdelene «Plug» og «Socket» har identisk geometri på kontaktene. Dermed blir hver pin kontaktet av to fjærer, mens «Plug» og «Socket» er sammenflettet og ikke kan løsne fra hverandre. Dette skaper maksimal redundans og gjør våre «Board to Board»-kontakt ekstremt robuste og kontaktsikre. (Fig. 5).
Kontaktsystem: En-delkontakt for kretskort
kontakt i ett stykke: flexilink
Bare endelt kretskortkontakt er enda mer robust enn det hermafroditiske kontaktsystemet hos kort-til-kort-kontakt.
Endelt kontakt for Leiterplatten avstår fra det klassiske todelte kontaktprinsippet bestående av hannkontakt og hunnkontakt. De har ingen sårbar kontaktflate og er derfor ekstremt motstandsdyktige mot støt, vibrasjon, fuktighet, støv og atmosfæriske forhold.
kontakt i ett stykke for «board-to-board» egner seg også for «innstøping» og andre metoder for å beskytte komponentene i kretskortkontakten. I kombinasjon med «press-fit-teknologi» utgjør robuste, kontakt i ett stykke for kretskort den sikreste mekaniske og elektriske forbindelsen mellom to kretskort.
Passende kontaktdesign for robuste kontakt for kretskort

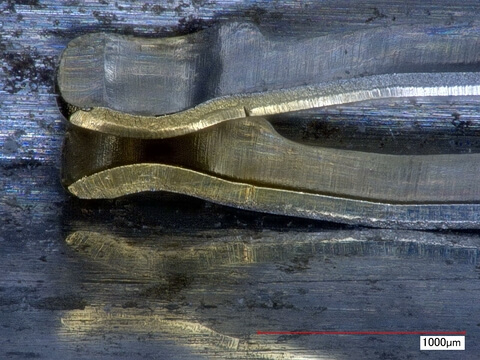

Fjærtulpen til One27 etter stans- og bøyeprosessen
Våre robuste kontakt for kretskort får kontakt med hunnkontakt, den 90 grader bøyde hunnkontakt.
Fordel: kretskortkontakt får kontakt med den glatte, valsede overflaten og ikke med den ujevne og skarpe undersiden av stanset båndet som oppstår ved stansingen. På denne måten unngår vi økt slitasje på overflaten og reduserer overgangskontaktresistans.
I tillegg til hunnkontakt må også hannkontakt på kretskortkontakt stanses og bearbeides nøyaktig, slik at feil i geometrien ikke bryter kontakten ved støt, vibrasjon og svingninger.
Passende isolasjonslegeme for robuste kontakt for kretskort

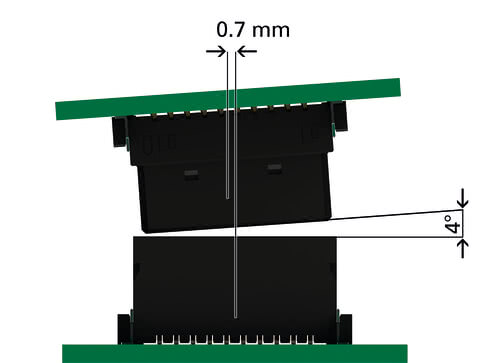

kontakt Zero8 tillater en radiell forskyvning på ±0,7 mm og en vinkelforskyvning på 4
isolasjonslegeme i våre robuste kontakt for kretskort er konstruert slik at de følsomme kontaktene inne i kontakt er perfekt beskyttet mot støt, vibrasjon og svingninger. Innføringsfaser på «isolasjonslegeme» for kort-til-kort-kontakten utligner en forskyvning av kretskortene ved tilkobling og gjør at kontaktdelene kan kobles sammen uten skade, selv ved radiell forskyvning og vinkelforskyvning.
Toleranseområde for robuste kontakt for kretskort
toleransekompensasjon til Zero8 i alle retninger
Toleranseområdet er en annen faktor som påvirker robustheten til en kretskortkontakt. Hvis kretskortkontakten (kretskortkontakt) ikke kan kompensere for små toleranser, vil mekaniske mikrobevegelser som støt, vibrasjon og svingninger på mellomlang sikt føre til slitasje eller skade på kontakten. Hvis en robust kretskortSteckverbinder har en floating-funktion, kan den også kompensere for opptil ±0,4 mm under drift. Denne funksjonen blir stadig mer relevant, spesielt ved montering av flere forskjellige kretskortkontakt på et kretskort.
Lite korrosjon og slitasje på overflaten av robuste kontakter for kretskort i tøffe miljøer

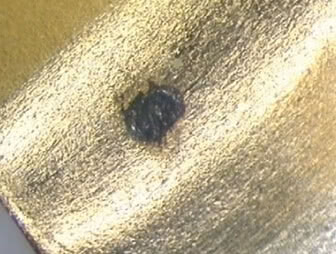

Slitasje og korrosjon på kontaktflate
I likhet med klemmer for kretskort kan stikkontakter (kontakt) med pinner av kobber lett oksidere ved hjelp av oksygen og luftfuktighet alene. Vår overflatebehandling forhindrer oksidering av stikkontaktenes pinner ved hjelp av et beskyttende lag. De robuste Board-to-Board-kretskortkontakt fra ept reduserer slitasjen på overflaten til et minimum. Dette fører til mindre korrosjon, mindre oksyddannelse og en lang levetid med mange stikk- og trekk-sykluser (koblingssykluser).
Hvordan klarer vi dette til tross for mikrobevegelser forårsaket av støt, vibrasjoner, svingninger, gass, fuktighet, vann og støv?
Høy kvalitet og holdbar kontaktplettering på våre robuste kontakt for kretskort
Glatt overflate på hannkontakt og hunnkontakt
Resultatet er lav kontaktresistans og dermed en utmerket signaloverføring fra robuste kontakter for kretskort i krevende miljøer. På denne måten forhindrer vi utilstrekkelige elektriske forbindelser og signalforringelser.
Vi bruker blant annet følgende kontaktplettering:
Gull er, på grunn av sin korrosjonsbestandighet og utmerkede ledningsevne, en svært populær kontaktkontaktflate for robuste kretskortkontakt, til tross for stigende priser.
En nikkel-fosforlegering med gullflash er et prisstabilt alternativ. Når disse to materialene kombineres i helt bestemte forhold, viser de de samme positive egenskapene som gull har: høy korrosjonsbestandighet, lav slitasje og perfekt ledningsevne.
Gass, fuktighet, høye temperaturer, våthet og støv – robuste kretskortkontakt uten kontaktfeil
kontakt for kretskort i press-fit-teknologi

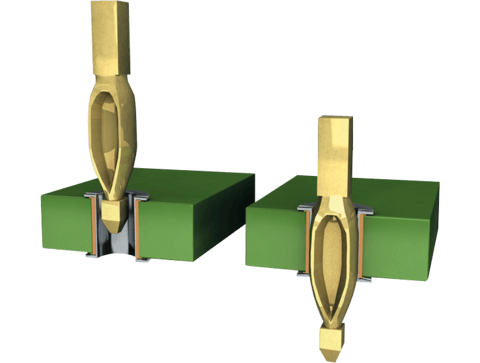

Innpressingsprosessen
Ved hjelp av « press-fit-teknologi » produserer vi en svært robust og smussbestandig « kretskortkontakt » som tåler vibrasjon, støt, gass, fuktighet, vann og støv. Robuste « kontakt » for kretskort i « press-fit-teknologi » har en ti ganger bedre « feilrate » (FIT-rate) enn automatisk loddede « kontakt » for kretskort. De brukes for eksempel i airbagsystemer, ABS- og ESP-moduler, da signaloverføringen i disse applikasjonene under ingen omstendigheter må svikte.
Hvordan? press-fit-teknologi skaper, med lav innpressingskraft, maksimal holdekraft mellom kontakt og kretskortet. Ved innpressing presses en press-fit-pinne med større diagonal enn hullets diameter inn i et gjennomplettert hull i kretskortet. I press-fit-sone er kontaktstiften fleksibel, slik at kretskortet ikke deformeres av fysiske krefter under innpressingsprosessen. Det oppstår en kaldsveising mellom kontaktpinne og det metalliserte hullet i kretskortet: en gasstett, korrosjonsbestandig, lavohmisk og elektrisk godt ledende mekanisk forbindelse, som også egner seg for innstøping. Den er dessuten spesifisert i DIN EN 60352-5 og opprettholder kontakten selv under svært høye mekaniske og termiske belastninger, som vibrasjon, bøyning, fuktighet, støv og temperaturendringer, og tåler til og med akselerasjonsbelastninger fra støt på opptil 200 G. G-krefter definerer belastninger som virker på menneskekroppen, en bruksgjenstand eller et kjøretøy på grunn av endringer i størrelsen og/eller retningen på hastigheten. Til sammenligning: Etter gjeninntreden i jordens atmosfære virker det en G-kraft på rundt 7 G på en romkapsel.
kontakt for kretskort i SMT-teknologi (Surface-Mount-Technology)

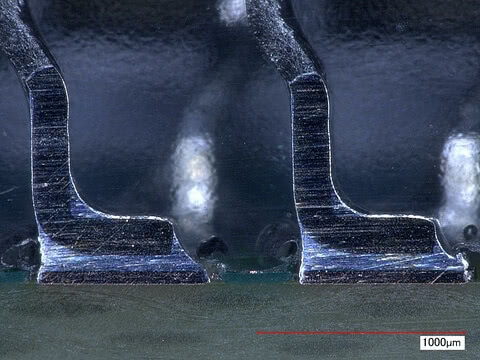

Meniskdannelse rundt «loddebein» på One27
En annen mulighet for stabil og pålitelig tilkobling mellom kontakter og kretskort er Surface-Mount-Technology (SMT). Disse brukes ofte i industrielle applikasjoner og i Industri 4.0, særlig når kretskort skal bestykkes på begge sider eller når minimumsavstanden til komponenter i kraftretningen ikke kan overholdes. Våre spesielt robuste kontakt for kretskort i SMT oppfyller IPC-klasse 3 for bruk i høyytelseselektronikk. I denne klassen må signaloverføringen aldri svikte, og den må overføre høyere strømstyrker. I henhold til IPC-A-610-standarden må en robust forbindelse mellom kontakt og kretskortet opprettholde det riktige forholdet mellom loddebein, loddepad og loddepasta.
Slik fungerer SMT: Ved hjelp av loddepasta blir kontakt loddet fast på definerte loddeflater på kretskortet, de såkalte loddepadene. I reflowovn smeltes loddetinnet og herdes deretter. En optimal loddeforbindelse (SMT) kjennes på den jevne meniskdannelsen. Kontakten må være omgitt av loddemenisk hele veien rundt for å oppnå best mulig holdekraft på kretskortet.

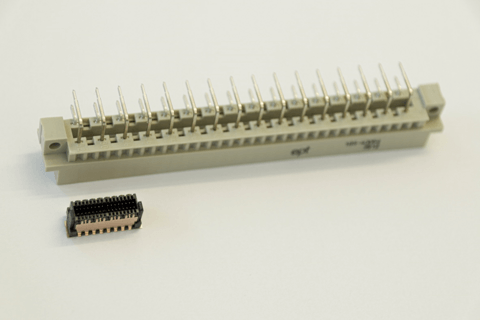

Små, kompakte og likevel robuste miniatyrkontakt for kretskort
Stor kompetanse gjennom regelmessige optimaliseringer og utviklingsarbeid gjør det mulig for oss å produsere stadig mindre og mer robuste koblinger (kontakt) for kretskort. Dermed blir våre Board-to-Board-koblinger stadig mer holdbare og ytelsessterke, selv med stadig mindre monteringsplass. Den lille, robuste miniatyr-kretskortkontakt fra ept garanterer rask, enkel og sikker signaloverføring til tross for tøffe miljøforhold som støt, vibrasjon, svingninger, høye temperaturer og støv, og sikrer dessuten fuktighetsbeskyttelse av kretskortkontakten.
Med press-fit-teknologi- eller Surface-Mount-Technology (SMT) sikrer våre små, kompakte Board-to-Board-kontakt en lav feilfrekvens og høyeste holdekraft. De små, men likevel robuste kontakt for kretskort er, til tross for sin miniatyrstørrelse, konstruert slik at for eksempel innføringsfaser på isolasjonslegeme beskytter kontaktene i tilfelle radiell forskyvning og vinkelforskyvning. Ved installasjon gir innføringsfasene støtte for å muliggjøre feilfri tilkobling av kniv- og hunnkontakt. Dette oppnås gjennom geometrien til kontaktene og isolasjonskroppene.
Mekaniske og elektriske tester av kontakter til kretskort
Det finnes en rekke testmetoder for Board-to-Board-kontakt, som kan variere avhengig av det industrielle miljøet. Våre robuste kontakt for kretskort gjennomgår spesielt følgende tester:
Belastningstest for robuste kontakt
Ved belastningstesten for robuste kontakt kontrolleres spenningsfasthet og kontaktresistans for eksempel ved 500 koblingssykluser før og etter belastningen.
klimatest for robuste kontakt
Ved klimatisk testing av robuste kontakt undersøkes det om flere timer ved for eksempel -55 °C og deretter 125 °C har en negativ innvirkning på kontaktresistans til kretskortkontakten. Dette sikrer en temperaturbestandig kretskortkontakt.
Temperatursjokktest for robuste kontakt
Ved temperatursjokktesten for robuste kontakt kontrolleres det om Board-to-Board-kontakt for eksempel tåler 100 ganger à 30 minutter med en rask, ekstrem temperatursykling ved tilførsel av varme og kulde til kretskortkontakt.
Test av koblingssykluser og skadelig gass for robuste kontakt
Ved koblingssykluser-testen og skadegass-testen for robuste kontakt kontrolleres det om radiell forskyvning og vinkelforskyvning, samt toleranseområdet, fungerer i praksis når kontakten er koblet til. Kombinasjonen av koblingssykluser-test og blandgasstest sikrer at ytelsen til kretskortkontakten med hensyn til kontaktresistans og spenningsfasthet ikke har blitt forringet, og at optimal beskyttelse mot skadegass er garantert for kretskortkontakt.
