Kompakte og robuste kretskortforbindelser i SMT
Funksjoner
- 12 til 80 kontakter
- 1,4 A strømføringsevne
- 500 koblingssykluser Høyeste
- kontaktsikkerhet
- Testet kompatibilitet med andre leverandører
- IDC-hunnkontakt, tilgjengelig
- enkeltvis eller konfeksjonert med kabel Pakket i tape and reel
- LV214-testet
Bruksområder
- Board-to-Board (Mezzanin) fra 8 mm til 20,00 mm
- Parallell og vinklet tilkobling
- IDC-tilkobling med flatkabel
One27: Oversikt

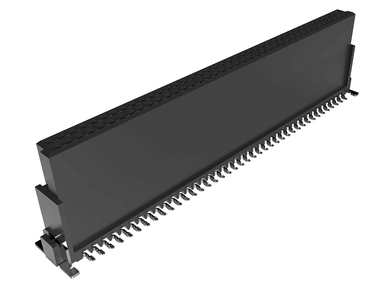

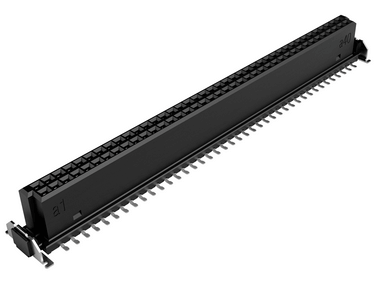

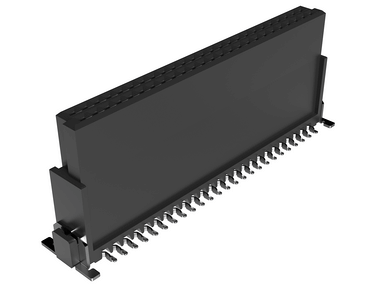

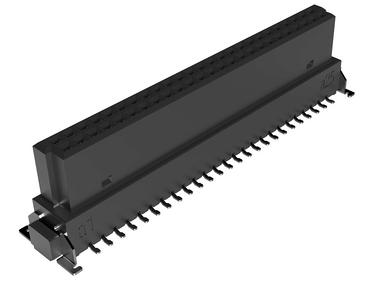

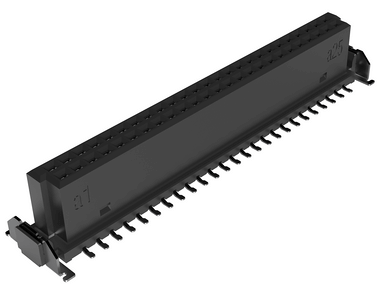

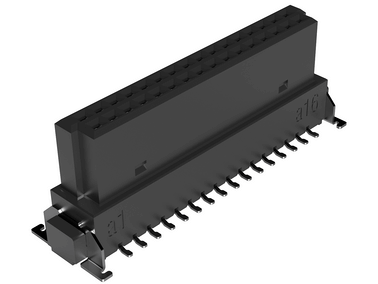

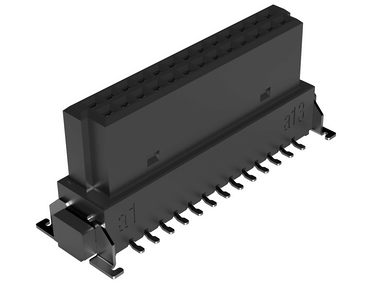

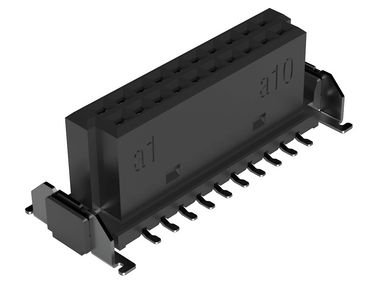

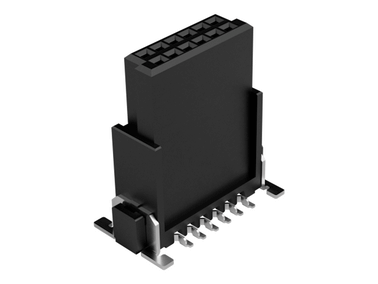

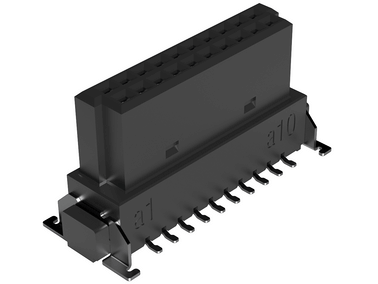

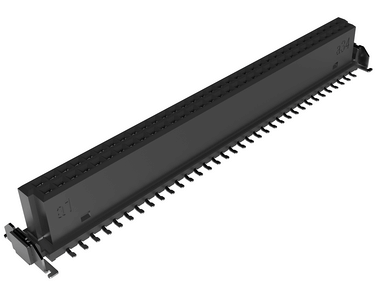

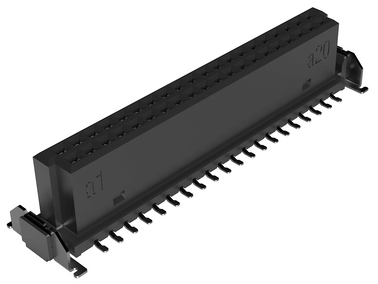

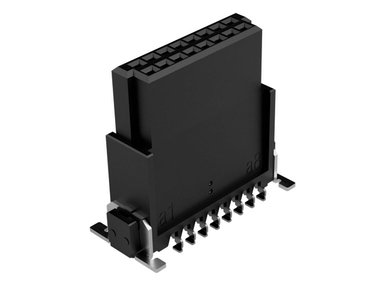

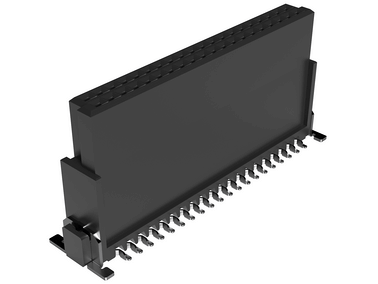

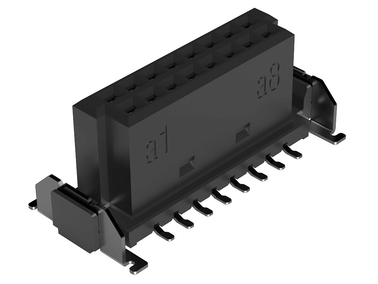

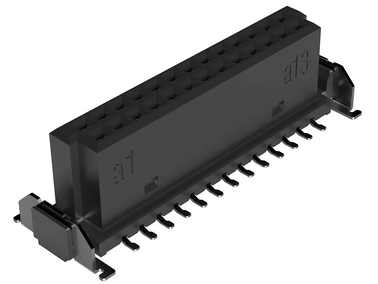

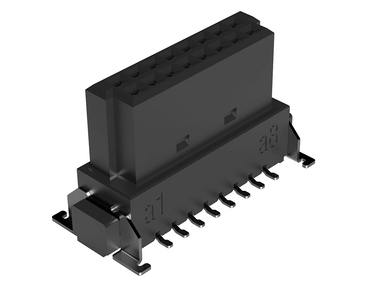

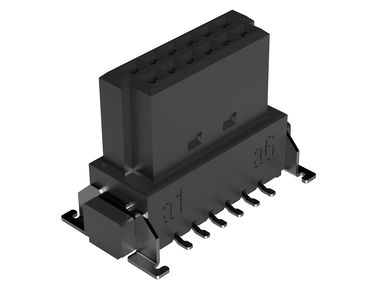

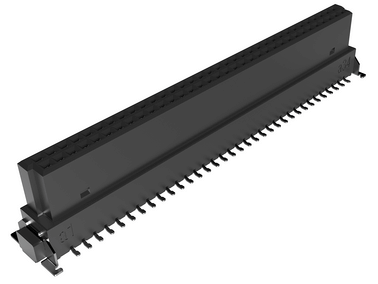

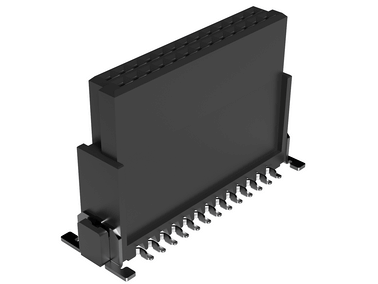

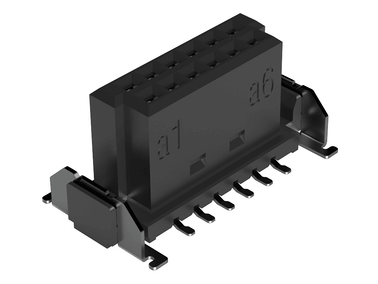

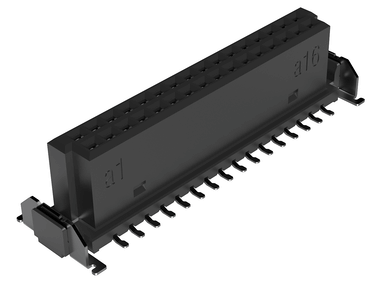

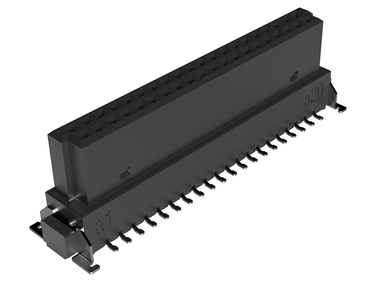

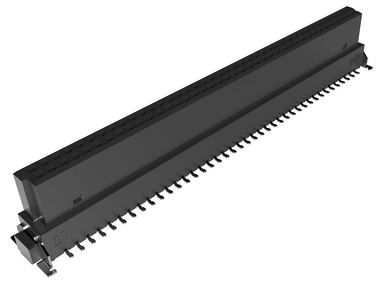

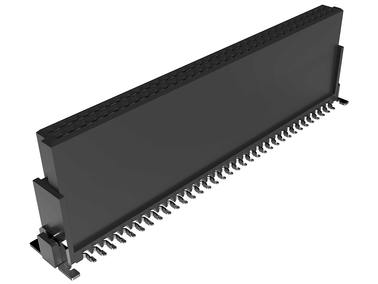

hunnkontakt, rett

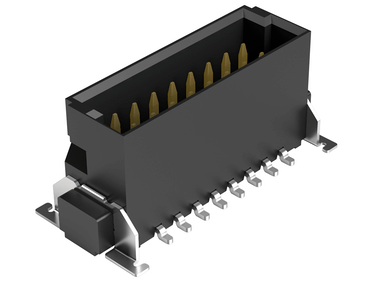

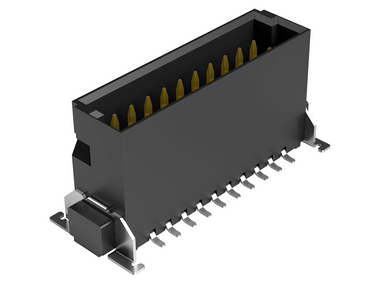

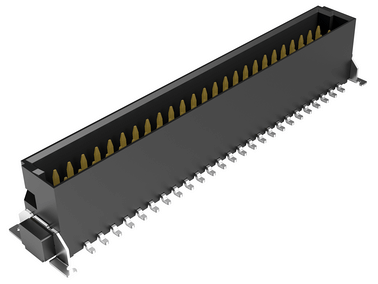

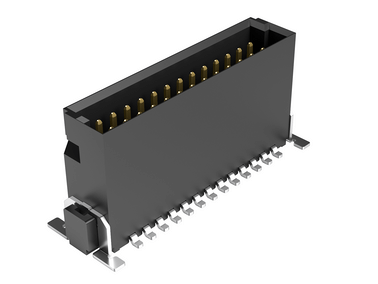

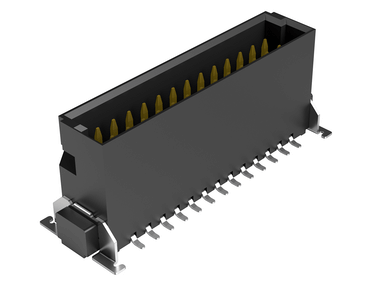

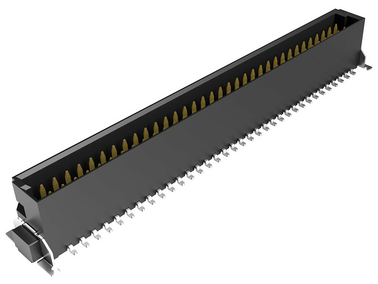

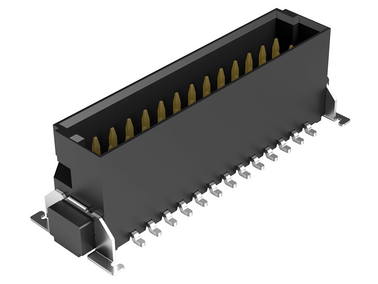

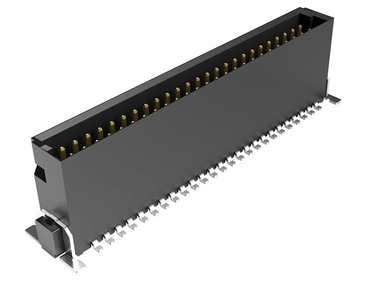

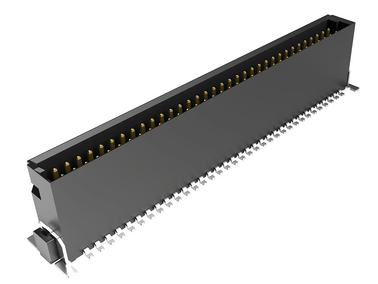

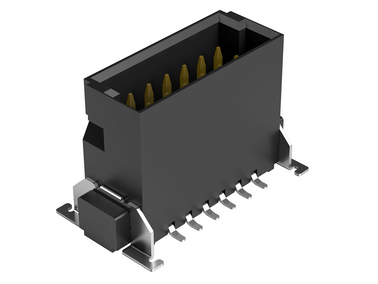

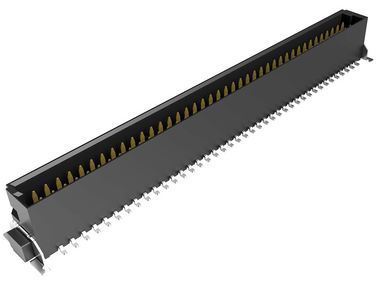

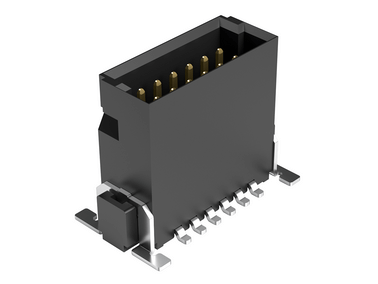

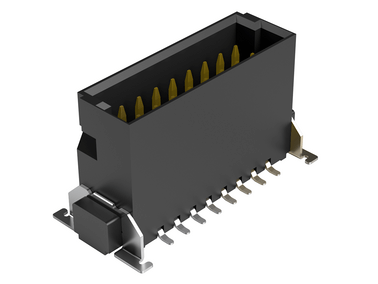

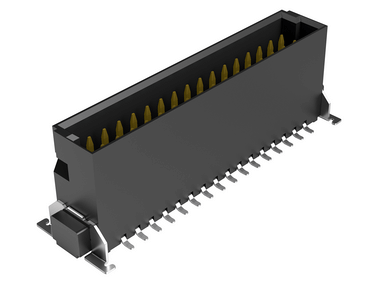

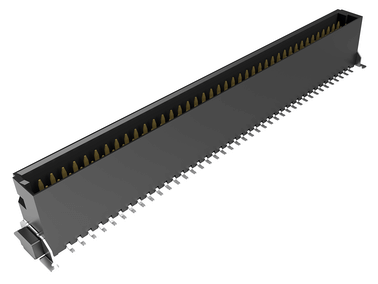

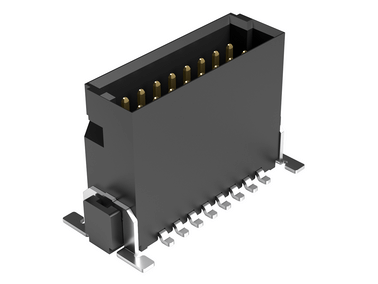

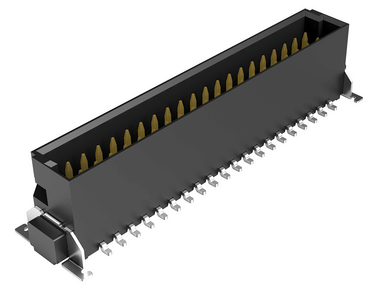

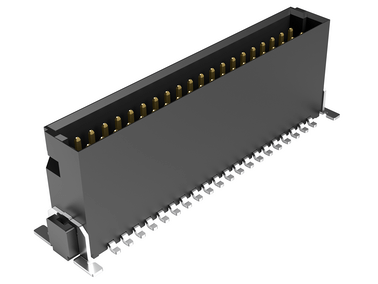

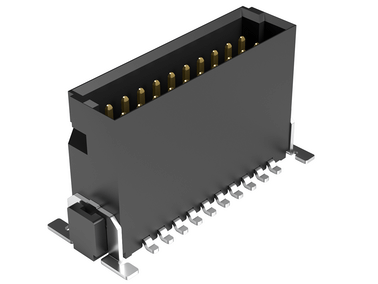

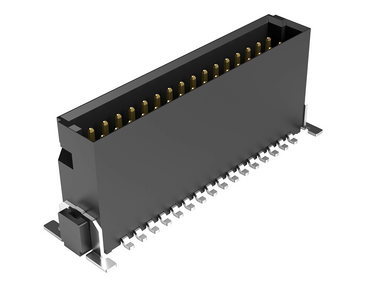

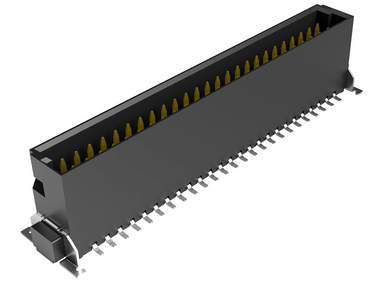

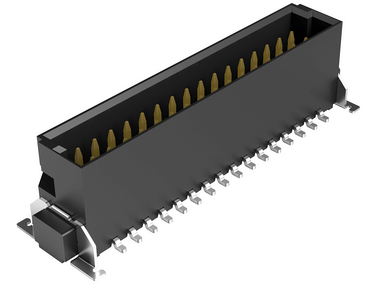

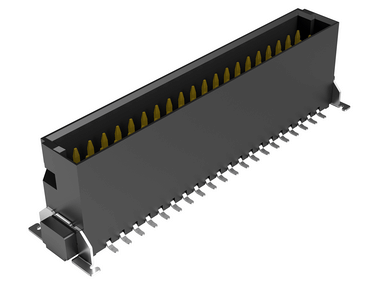

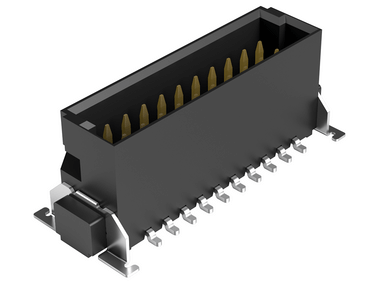

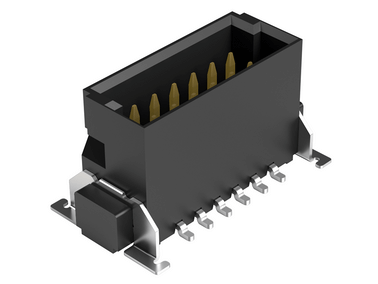

Messerleiste gerade

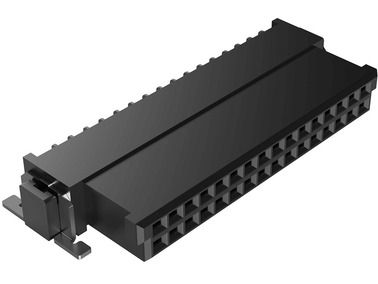

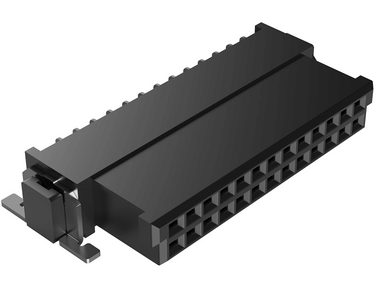

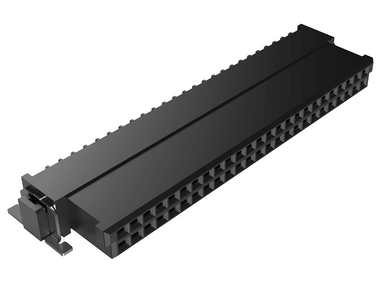

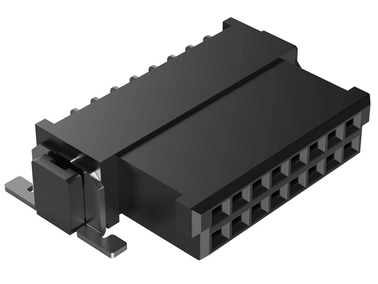

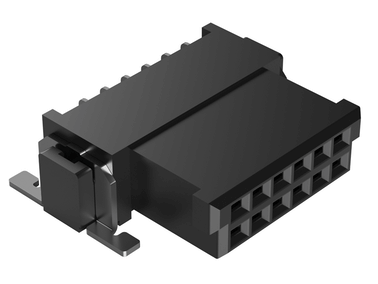

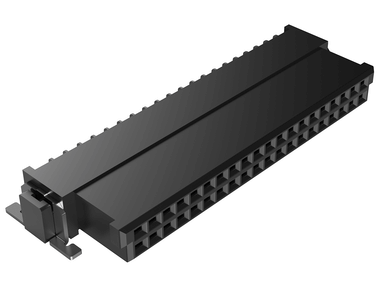

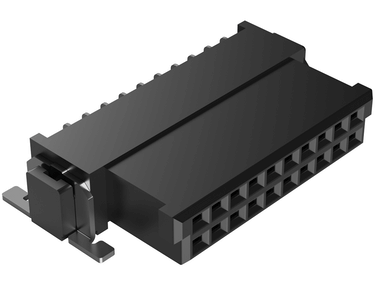

Federleiste gewinkelt
Messerleiste gewinkelt

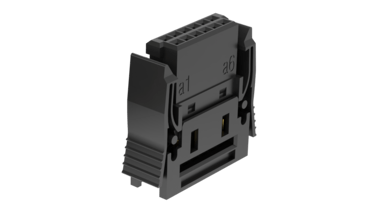

IDC-hunnkontakt

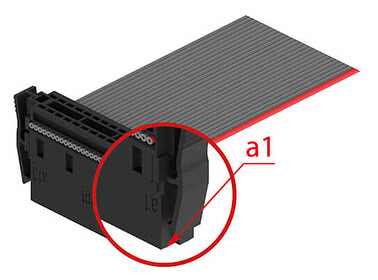

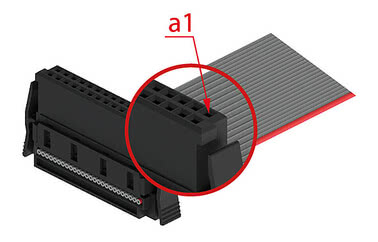

One27 kabelkonfeksjonering PVC Standard
One27 kabelkonfeksjonering, PVC, individuelt tilpasset
One27 kabelkonfeksjonering, høytemperatur
One27 halogenfri kabelkonfeksjonering
Andre antall stolper? Andre stabelhøyder? Alternative kontaktbelegg? Kundetilpassede varianter? Etterslepende kontakter?
Høydepunkter ved One27 SMT-kontakt
Denne animasjonsfilmen gir tydelige svar på disse og mange andre spørsmål. Ta en titt her! (eller på YouTube)!
Funksjoner ved 1,27 mm SMT-kontakt for Board-to-Board-applikasjoner
Oversikt over detaljene
for korrekt tilkobling av kniv- og hunnkontakt
for å kompensere for midt- og vinkelforskyvning ved tilkobling
solid tilkobling til kretskortet
optimal bearbeiding takket være nøyaktig plassering
Sikker lodding under bearbeiding
loddepunkt har høy stabilitet og belastbarhet
Oversikt over detaljene
for sikker og pålitelig kontakt
pålitelig kontakt gjennom kontaktlukking på en valset, glatt overflate
høy pålitelighet takket være høy «toleransekompensasjon»
- andre poltall
- andre stablehøyder
- alternative kontaktplettering
om et tilbud på en skreddersydd kontakt
nå

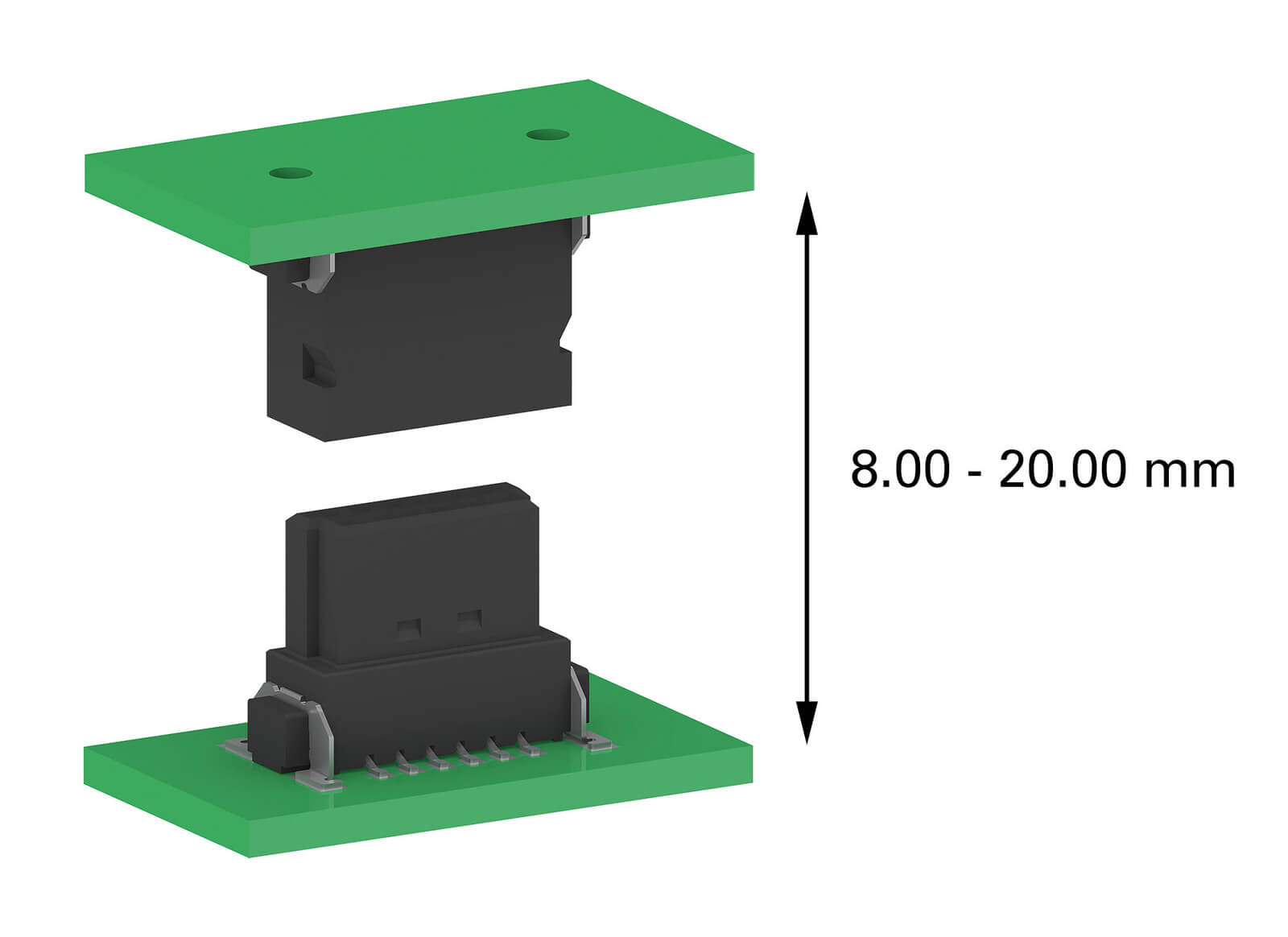

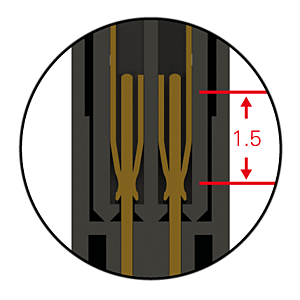

Fleksible avstander mellom kretskort (board-to-board)
Den høye effektiv koblingslengde til One27-kontakt gjør det mulig å stikke inn Messer- og hunnkontakt-kontakter variabelt innenfor et område på 1,5 mm. Ved å kombinere de ulike byggehøydene kan man dermed oppnå både små og større kretskortavstander.

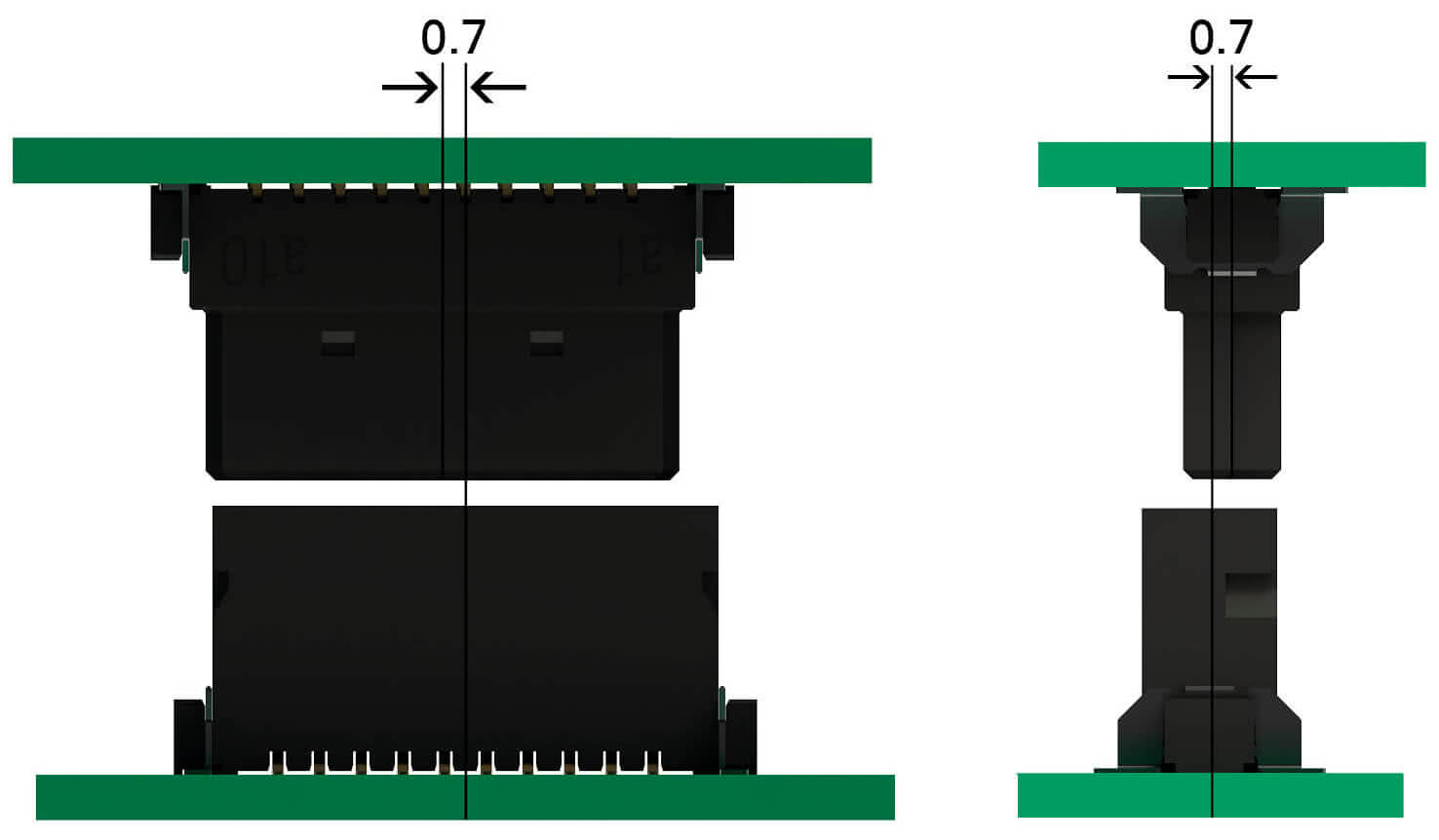

Tillatte forskyvningstoleranser
One27 SMT-kontakt tolererer en forskyvning på 0,7 mm i lengde- og tverraksen ved tilkobling.

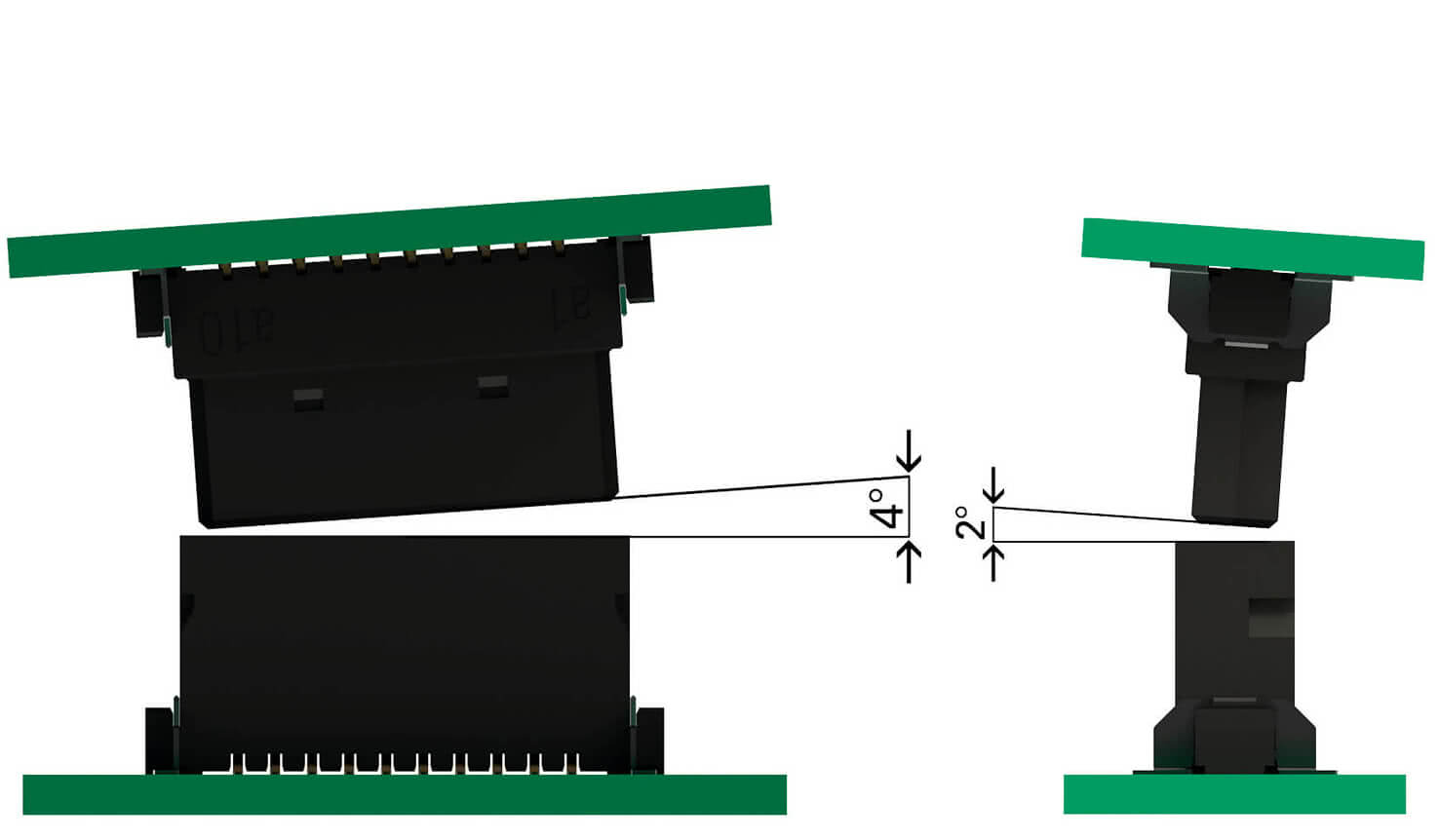

Tillatte toleranser
for vinkelavvik Ved tilkobling av One27-kretskortkontakt kan hunnkontakt føres inn i hannkontakt med en skråstilling på opptil 4° i lengdeaksen og 2° i tverraksen.
One27 SMT-kretskortkontakt i pitch 1,27 mm
Våre One27 SMT-kretskortkontakt i pitch 1,27 mm klarer nå akkurat det og mye mer: de er som skapt for en rekke mezzanine-, kort-til-kort-kontakt- og kabel-til-kort-applikasjoner i SMT, samtidig som de er ekstremt robuste og enkle å håndtere, og dessuten påviselig kompatible med allerede vanlige SMT-kontakt med pitch 1,27 mm på markedet. Med et utvalg av tre forskjellige typer for henholdsvis kniv- og fjærkontakter, samt høy effektiv koblingslengde, kan praktisk talt alle kortavstand fra 8 til 20,00 mm og alle kretskortkonfigurasjoner realiseres. I tillegg tilbyr vi One27 IDC-hunnkontakt ikke bare enkeltvis, men også med en individuelt tilpassbar kabelkonfeksjonering. Her er det virkelig noe for alle behov! Vi garanterer optimal bearbeidbarhet for SMT-kretskortkontakt gjennom en koplanaritetstoleranse på bare 0,1 mm og et fantastisk selvsentreringsområde på ± 0,7 mm henholdsvis ± 4° på langs og ± 2° på tvers. Prøv gjerne One27-kontakt selv og bestill dine gratis vareprøve med en gang!»
Dominik Dotzer, produktsjef ept GmbH
FAQ: Spørsmål og svar om One27 SMT-Leiterplattensteckverbindern
Hvordan kan One27 SMT-kretskortkontakt behandles?
One27-kontakt-systemet bearbeides ved hjelp av Surface Mount Technology (SMT) og loddes dermed direkte på kretskort. kontakt leveres vanligvis i «tape and reel»-emballasje, noe som muliggjør helautomatisk prosessering ved hjelp av «Pick-and-Place». posisjoneringstapp på undersiden av One27-kontaktene garanterer nøyaktig posisjonering på kretskortet. ept sikrer dessuten en koplanaritet mellom kontaktene på maks. 0,1 mm for å garantere pålitelig lodding under prosesseringen.
På hvilke måter kan kretskort kobles sammen med One27 SMT-Steckverbindern?
De ulike typene i One27-kontaktfamilie muliggjør tilkobling av kretskort i parallell, horisontal eller vinklet oppstilling, samt tilkobling av flatkabler til kretskortet.
Hvilke avstander mellom kretskort kan oppnås med One27-kontaktene?
Med One27-kretskortkontaktene kan man oppnå en minimal kortavstand på 8,00 mm og en maksimal kortavstand på 20,00 mm. Dette muliggjøres for det første av det store overstekningsområdet på 1,5 mm. Messer- og hunnkontakt kan dermed trekkes fra hverandre med opptil 1,5 mm og garanterer fortsatt optimal og pålitelig kontakt. For det andre kan One27-byggehøydene «low», «mid» og «high-profile» kombineres i ni varianter for å oppnå ulike kortavstander.
Hvorfor er kontakten mellom Messer- og hunnkontakt-kontaktene spesielt pålitelig i One27-kontaktene?

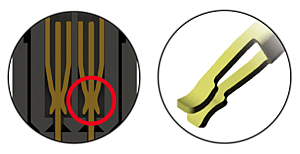

Kontaktetableringen skjer hos One27-kontaktene via et dobbeltsidig hunnkontaktelement (hunnkontaktelement), som omslutter kontaktpinne på hannkontakt. Selv ved feilinnstikking er dermed pålitelig kontaktetablering sikret på minst én side av kontaktpinnen. I tillegg skjer kontaktetableringen via den glatte, valsede overflaten på hunnkontaktelementet. Slitasje på kontaktflaten og spondannelse ved innstikking av One27-kontaktene er dermed utelukket.
Er One27 SMT-Leiterplatten-kontakt fra ept kompatible med andre kontakt-elementer på markedet?
One27-steckverbindersystemet er fullt kompatibelt med kontakter fra andre produsenter. Kompatibiliteten til One27-kontakt bekreftes i testrapporter som du kan be om på sales@ept.de.
Hvilke anvendelser brukes One27-kretskortkontakt til?
One27 SMT-kontakter egner seg for alle bruksområder der kretskort skal kobles sammen på en robust måte uten å ta mye plass. Takket være de ulike tilgjengelige retningene, byggehøydene og tilkoblingsteknikkene til One27-kontakt, har du full fleksibilitet når det gjelder plasseringen av kretskortene som skal kobles sammen, samt tilkoblingstypen. Enten de stables parallelt med ulike avstander, horisontalt ved siden av hverandre, i rett vinkel eller via flatkabel – hvordan du kobler kretskortene sammen, er helt opp til deg.
Hvilke strømtyper kan overføres med One27-kontaktene?
En 50-polet One27-kontakt overfører opptil 1,4 A ved en omgivelsestemperatur på 20 °C. For nøyaktige opplysninger kan du be om våre testrapporter på sales@ept.de.
Hvilken forskyvning tåler One27-kretskortkontakt ved tilkobling?
One27-kontakt har høy forskyvningstoleranse. Ved tilkobling av Messer- og hunnkontakt er det tillatt med en radiell forskyvning på 0,7 mm i lengde- og tverraksen. Vinkeltoleransen er 4° i lengderetningen og 2° på tvers.
Er One27 IDC-hunnkontakt også tilgjengelig uten flatkabel?
Ja, ept tilbyr IDC-hunnkontakt fra One27-produktfamilien også uten kabel. Dermed kan du selv utføre kabelkonfeksjonen og bestemme kabellengden individuelt. Vær oppmerksom på bearbeidingsanvisningene.
ept tilbyr imidlertid også individuell kabelkonfeksjonering av One27 IDC-hunnkontakt, tilpasset dine behov.
Tilbyr ept One27 IDC-hunnkontakt også ferdig konfeksjonert med kabel?
Ja, ept tilbyr One27 IDC-hunnkontakt i IDC-tilkobling med kabelkonfeksjonering. Du kan fritt velge retningen på kontakt, deres poltall samt kabellengden. I tillegg kan du velge mellom tre forskjellige kabeltyper.
Leveres One27 SMT-kontakt også i Tape & Reel-emballasje?
Ja, One27 SMT-kontakt leveres vanligvis i «tape and reel»-emballasje, noe som muliggjør helautomatisk bearbeiding ved hjelp av «Pick-and-Place». Du kan gjerne be om andre emballasjetyper hos oss. One27 IDC-hunnkontakt leveres generelt i «tray»-emballasje.
Er One27-koblinger for kretskortkontakt UL-godkjente komponenter?
Ja, One27-kontakt fra ept er UL-godkjente komponenter i USA og Canada.
Er ept-kretskortkontakt RoHS-kompatible?
RoHS (Restriction of the use of certain Hazardous Substances) er direktivet om begrensning av bruken av visse farlige stoffer i elektrisk og elektronisk utstyr.
Vi bekrefter at One27-kontakter (kontakt) fra ept er i samsvar med RoHS 2011/65/EU i henhold til RoHS-bekreftelsen. Du finner mer informasjon under RoHS & REACH.
