Float27 – Vår løsning innen flytende konstruksjoner
Viktige funksjoner
- 1,27 mm raster
- 26,1 mm til 30,7 mm avstand mellom kretskort
- ± 0,8 mm toleranseutjevning i X- og Y-retningen
- Opptil 2,4 mm kontaktdekning i Z-retningen
Fordeler
- Høy vibrasjons- og støtmotstand
- Avlastning av kontaktområdet og loddepunktet
- Lave forskyvningskrefter
Float27: Oversikt
Rett fjærlist
Float27 kontaktlist x²high-profile Vare nr. 424-56080-51
Rett knivlist
One27 stikkontaktlist med lav profil Vare nr. 413-52080-51
One27 knivliste, midtprofil Vare nr. 413-53080-51
One27 knivliste med høyt profil Vare nr. 403-54080-51
Andre antall stolper? Andre stabelhøyder? Alternative kontaktbelegg? Kundetilpassede varianter? Etterslepende kontakter?

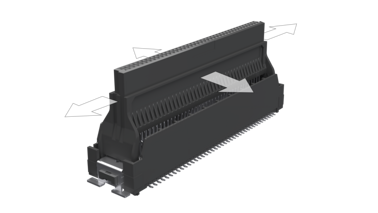

Høydepunkter ved Float27 SMT flytende kontakt
- ± 0,8 mm toleranseutjevning
- i X- og Y-retningen
- både under tilkoblingen
- og når enheten er tilkoblet
Tekniske særtrekk ved Float27-kontakten
Oversikt over detaljene
for korrekt tilkobling av kniv- og fjærlist
for å kompensere for forskyvning i midten og vinkelforskyvning ved sammenstøping
solid tilkobling til kretskortet
optimal bearbeiding takket være nøyaktig plassering
Sikker lodding under bearbeiding
høy stabilitet og belastbarhet i loddepunktet
Oversikt over detaljene
for sikker og pålitelig kontakt
pålitelig kontakt gjennom kontaktlukking på en valset, glatt overflate
Høy pålitelighet takket være stor toleranseutjevning
for å oppnå høy toleranseutjevning

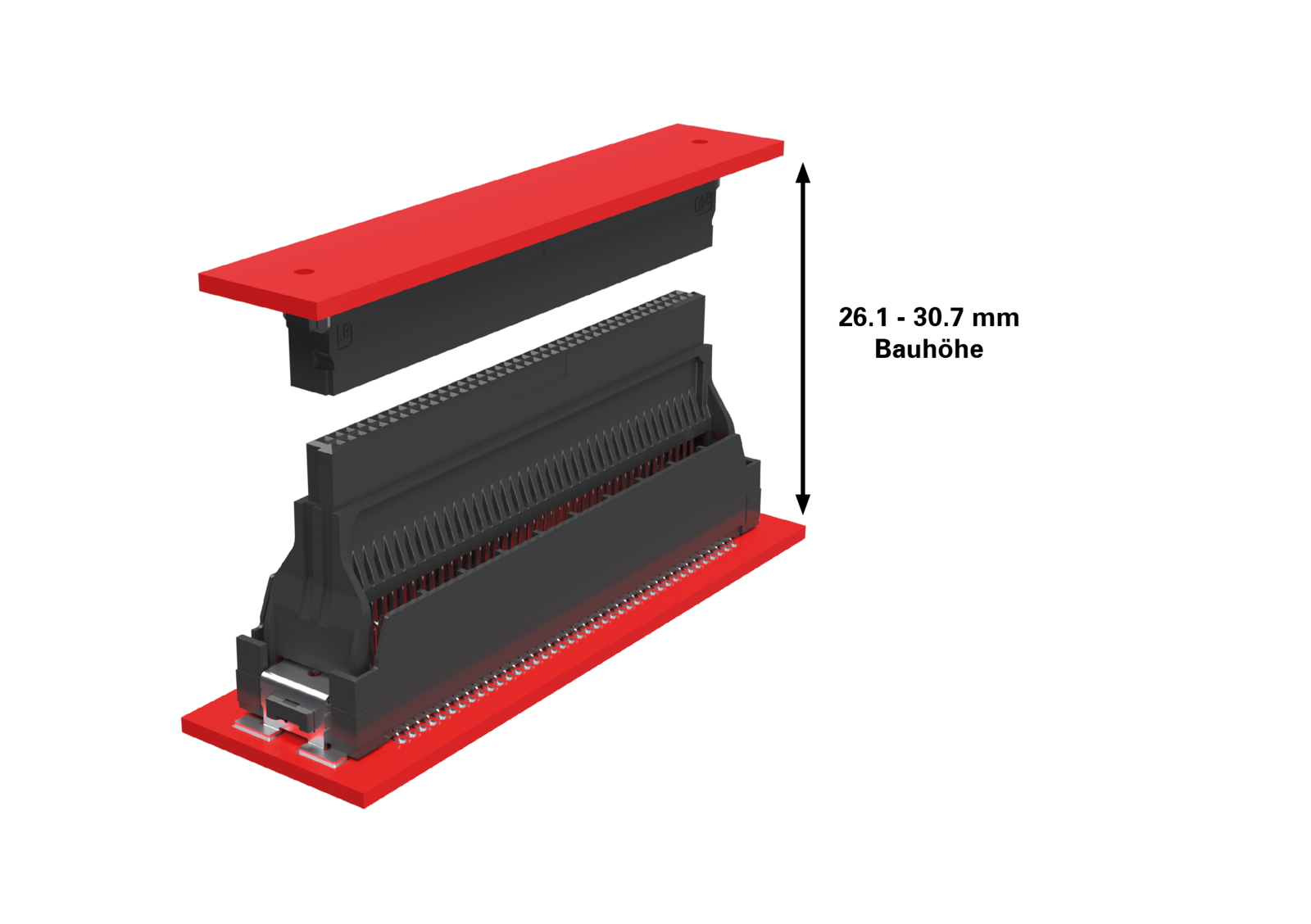

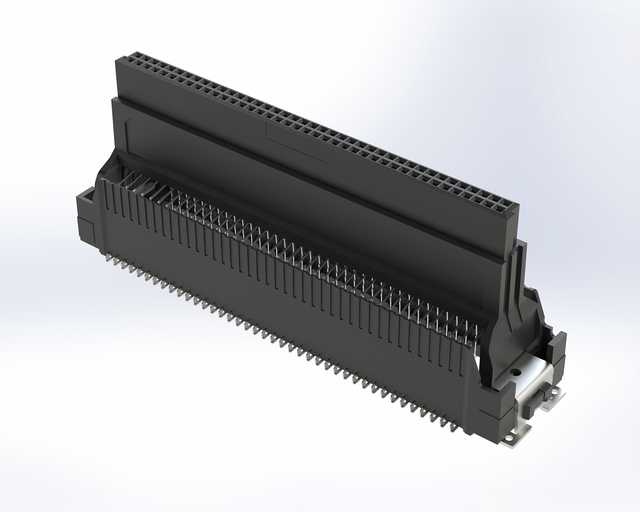

Float27-kontakt for kretskort
Våre Float27 SMT-kretskortkontakter med 1,27 mm raster og flytende funksjon klarer nå akkurat dette og mye mer: takket være sin høye toleranseutjevning på opptil ± 0,8 mm er de forutbestemt for en rekke bruksområder som utsettes for ekstremt høye støt- og vibrasjonsbelastninger, må overbryte store kretskortavstander og i tillegg behandles automatisk. Ved å kombinere Float27-fjærlisten med de ulike utførelsene av One27-knivlistene samt et stort overdekningsområde, kan praktisk talt alle kretskortavstander fra 26,1 til 30,7 mm realiseres. Vi garanterer optimal bearbeidbarhet av SMT-kretskortkontaktene gjennom en koplanaritetstoleranse på bare 0,1 mm. I tillegg muliggjøres maksimal robusthet gjennom den dobbeltsidige fjærkontakten.
Prøv gjerne Float27-kontaktene selv og bestill dine gratis prøver med en gang!"
Dominik Dotzer, produktsjef ept GmbH
FAQ: Spørsmål og svar om Float27 SMT-kretskortkontakter
Hvordan kan Float27 SMT-kretskortkontakter monteres?
Float27-kontaktsystemet produseres ved hjelp av overflatemonteringsteknologi (SMT) og loddes dermed direkte på kretskort. Posisjoneringspinner på undersiden av Float27-kontaktene sikrer nøyaktig plassering på kretskortet. ept garanterer dessuten en koplanaritet på kontaktene på maks. 0,1 mm for å sikre pålitelig lodding under produksjonen.
På hvilke måter kan kretskort kobles sammen med Float27 SMT-kontakter?
Ved å kombinere dem med de ulike kontaktlistene i One27-kontaktfamilien kan man opprette forbindelser mellom kretskort i parallell og vinkelrett oppstilling.
Hvilke avstander mellom kretskort kan oppnås med Float27-kontaktene?
Med Float27-kretskortkontaktene kan man oppnå en minimal avstand mellom kretskortene på 26,1 mm og en maksimal avstand på 30,70 mm. Dette muliggjøres blant annet av det store overgrepsområdet på 2,4 mm. Dermed kan stikk- og fjærlistene trekkes fra hverandre med opptil 1,5 mm, samtidig som de fortsatt garanterer optimal og pålitelig kontakt.
Hvorfor er kontakten mellom kniv- og fjærlisten spesielt pålitelig i Float27-kontaktene?
Hos Float27-kontaktene skjer kontakten via en fjærkontakt med to ben som omslutter kontaktstiften på stikkontakten. I tillegg skjer kontakten via den glatte, valsede overflaten på fjærkontakten. Slitasje på kontaktflaten og spon dannelse ved tilkobling av Float27-kontaktene er dermed utelukket.
I hvilke applikasjoner brukes Float27-kretskortkontakter?
Float27-kontakter er egnet for alle bruksområder med høye støt- og vibrasjonsbelastninger. Toleranseutjevningen via meanderen avlaster loddeområdet, reduserer belastningen på loddepunktet og sørger for lave forskyvningskrefter. Float27-kontaktene er også egnet for automatiserte monteringsprosesser eller når flere kontakter skal loddes på et kretskort. Produksjonstoleranser utjevnes av flytefunksjonen opp til ± 0,8 mm.
Hvilke toleranser kompenserer Float27-kretskortkontakter for?
Float27-kontaktene gir stor toleranseutjevning. Dette innebærer at det er tillatt med en forskyvningstoleranse på ± 0,8 mm i lengde- og tverrretningen både ved tilkobling av stikk- og rekkekontakter og når de er koblet sammen. I tillegg sikrer en kontaktdekning på opptil 2,4 mm denne høye toleranseutjevningen også i Z-retningen.
Kan loddingene på Float27 SMT-kontaktene på kretskortet kontrolleres ved hjelp av automatisk optisk inspeksjon (AOI)?
Ja, kontaktutformingen på Float27-kontaktene er tilpasset automatisk optisk kontroll etter lodding. Kontaktene på Float27-kretskortkontaktene er plassert i forskjøvet rekkefølge, slik at den automatiske optiske kontrollen kan utføres fra én side.
Er ept-kretskortkontaktene i samsvar med RoHS-direktivet?
RoHS (Restriction of the use of certain Hazardous Substances) er direktivet om begrensning av bruken av visse farlige stoffer i elektrisk og elektronisk utstyr.
Vi bekrefter at Float27-kontakter fra ept er i samsvar med RoHS-direktivet 2011/65/EU, i henhold til RoHS-sertifiseringen. Du finner mer informasjon under RoHS & REACH.
