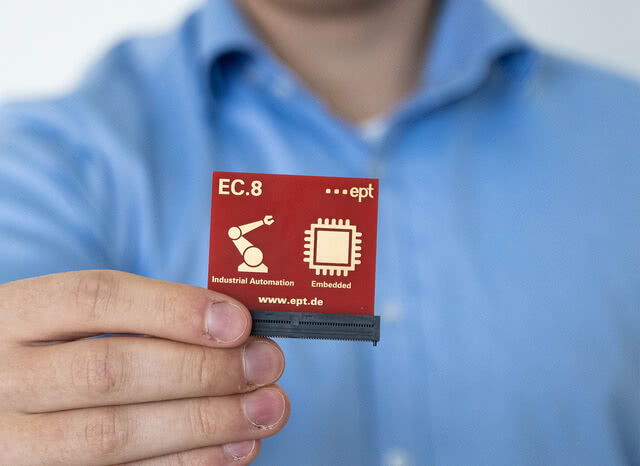

Direkte stikkforbindelser med høy hastighet opptil 28 Gbit/s
Funksjoner
- kortkantkontakt
- 20 til 200 kontakter
- 28 Gbit/s datahastighet
- 3,2 A strømføringsevne
- 500 koblingssykluser
- Pakket i Tape & Reel, tray
- 1,60 mm datterkorttykkelse
Bruksområder
- Innebygd
- industriell automatisering
- Datakommunikasjon
EC.8: Oversikt
EC.8 – rett
EC.8, akkurat 20 p Vare nr. 408-52020-000-11
EC.8 akkurat 40p Vare nr. 408-52040-000-11
EC.8 rett 60p Vare nr. 408-52060-000-11
EC.8 rett 60p Vare nr. 408-52060-100-11
EC.8 akkurat 80 p Vare nr. 408-52080-100-11
EC.8 akkurat 100 p Vare nr. 408-52100-100-11
EC.8 rett 120p Vare nr. 408-52120-100-11
EC.8 rett 140p Vare nr. 408-52140-100-11
EC.8 rett 160p Vare nr. 408-52160-100-12
EC.8 rett 180p Vare nr. 408-52180-100-12
EC.8 rett 200p Vare nr. 408-52200-100-12
EC.8 rett 200p Vare nr. 408-52200-103-12
Andre antall stolper? Andre stabelhøyder? Alternative kontaktbelegg? Kundetilpassede varianter? Etterslepende kontakter?
EC.8: Direkte stikkontaktsystem med høy hastighet i blodet
I motsetning til klassiske kontakter minimeres ulike hindringer som retningsendringer, refleksjoner og endringer i tverrsnitt ved kortkantkontakter, noe som sikrer en klar signaloverføring.
En detaljert rapport om høyhastighetsegenskapene samt S-parameter for simulering av ditt eget design er tilgjengelig på forespørsel: sales@ept.de
Oversikt over detaljene
for å kompensere for midt- og vinkelforskyvning ved tilkobling
for å sikre korrekt kontakt med innstikkskort
Sikker lodding under bearbeiding
rotasjonssperre og toleransekompensasjon for innstikkskort
forhindrer at kontakten vrir seg på kortet
- andre poltall
- andre stablehøyder
- alternative kontaktplettering
om et tilbud på en skreddersydd kontakt
nå
kortkantkontakt vs. kontaktpar

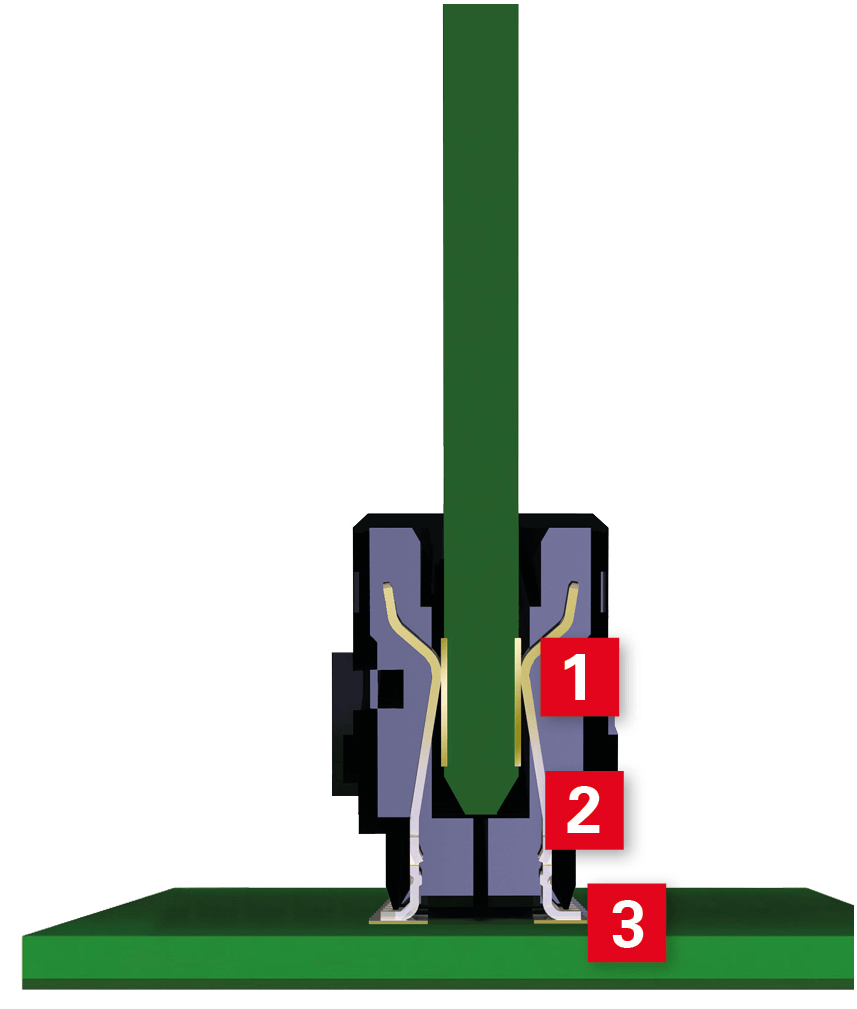

[1] R Kontaktübergang
[2] R Kontakt
[3] R tilkoblingsområde

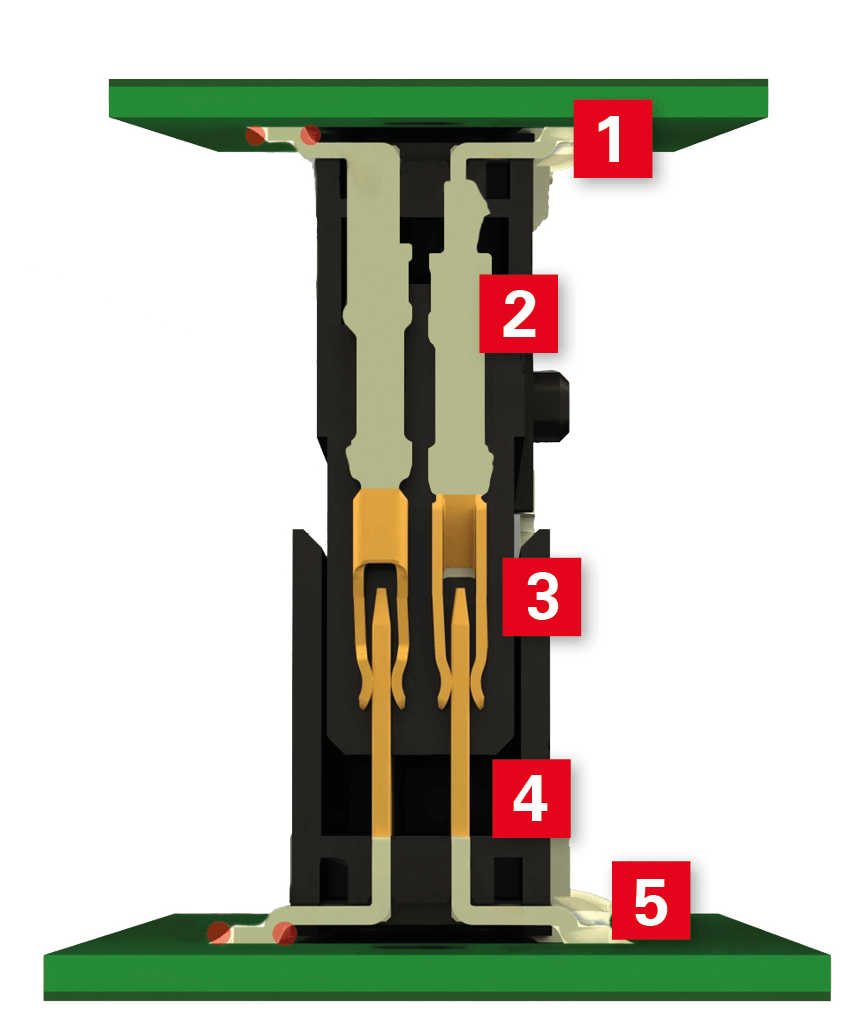

[1] R tilkoblingsområde
[2] R Kontakt
[3] R Kontaktübergang
[4] R Kontakt
[5] R tilkoblingsområde
Toleranser

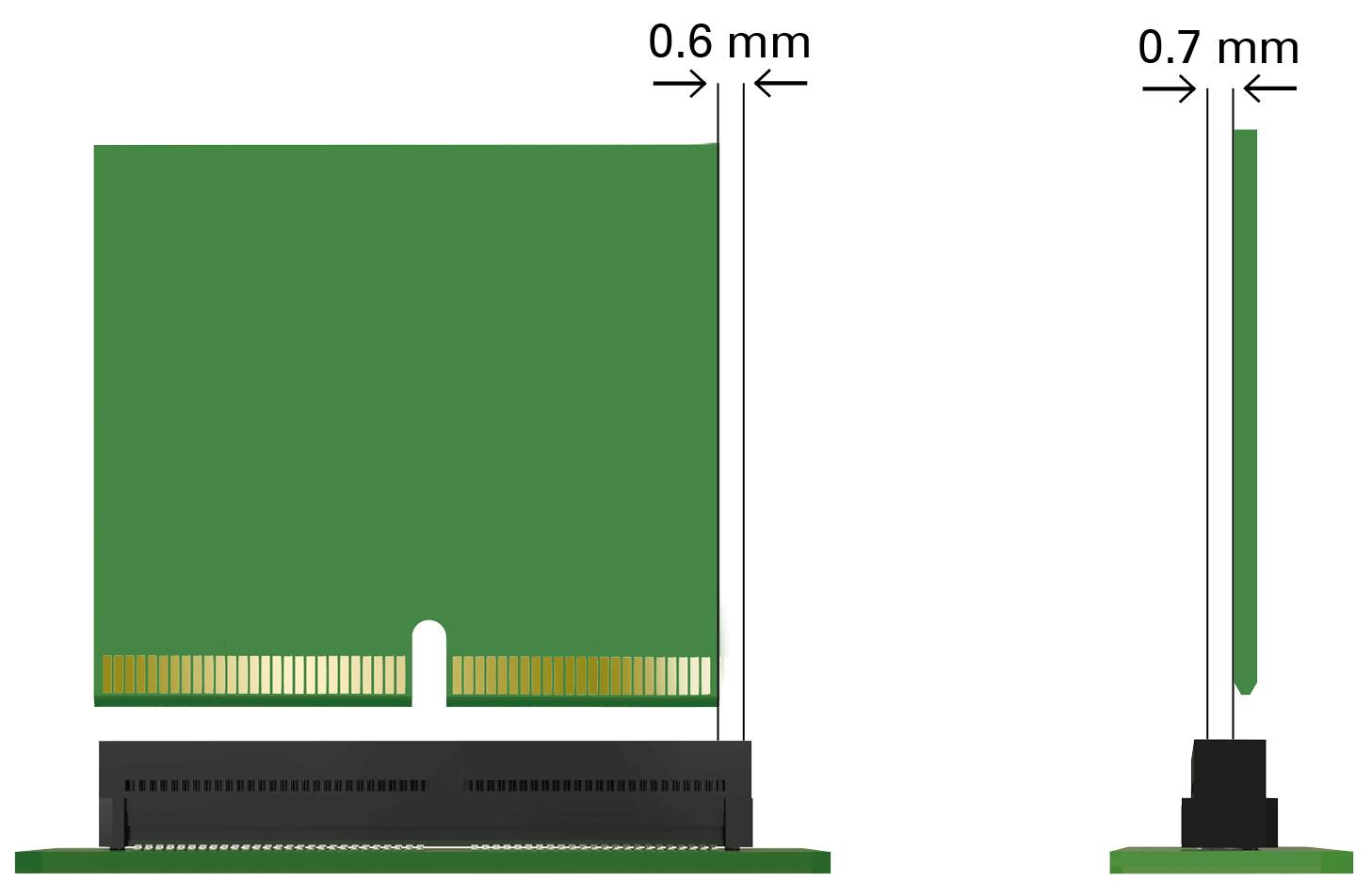

Tillatte toleranser
for midtforskyvning EC.8-kortkantkontakt tåler ved tilkobling en forskyvning på 0,6 mm i lengdeaksen og 0,7 mm i tverraksen.

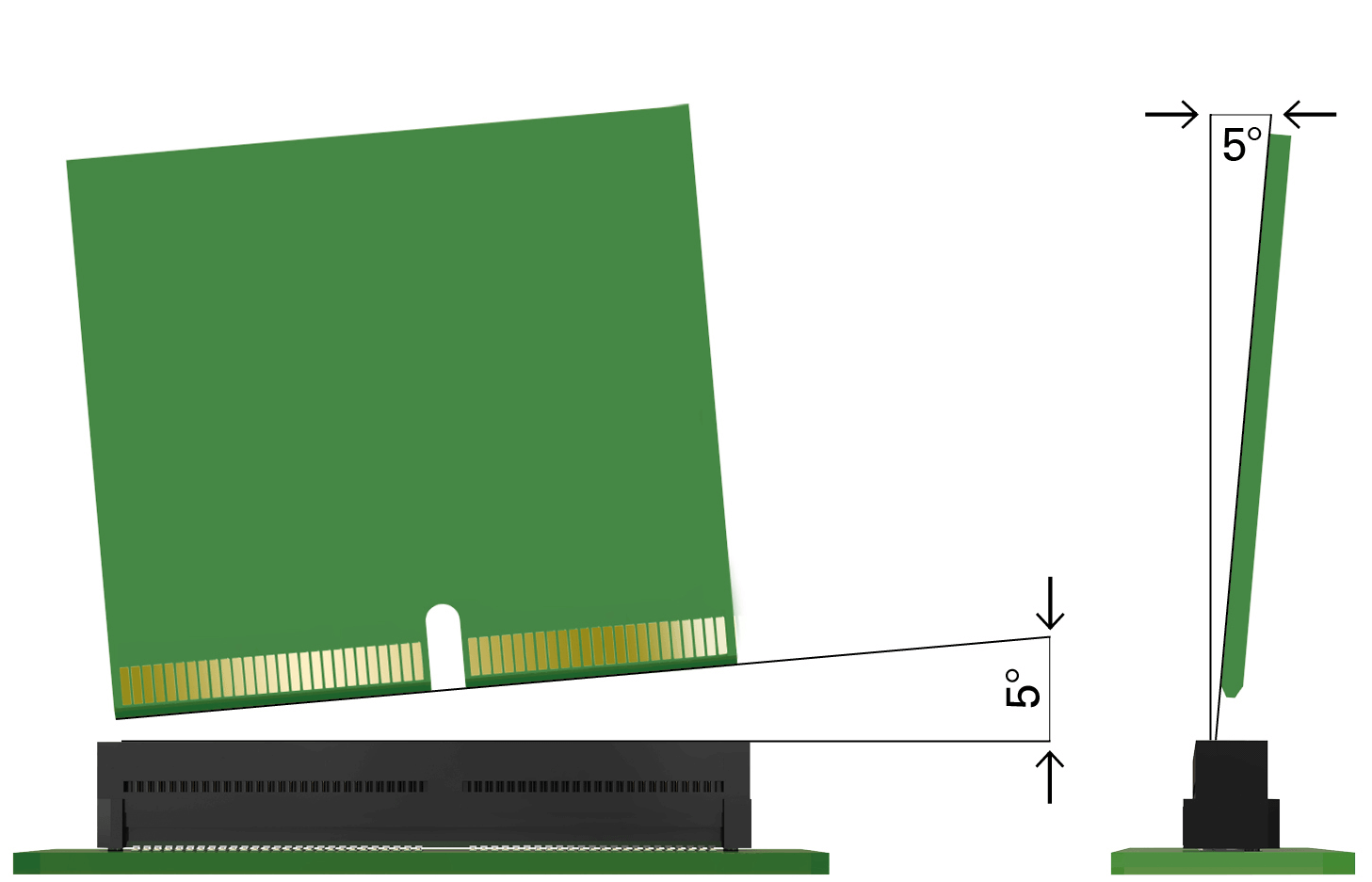

Tillatte toleranser
for vinkelforskyvning Ved EC.8-kortkantkontakter kan datterkort settes inn i EC.8 med en vinkel på opptil 5° i lengdeaksen og i tverraksen.
EC.8 SMT-kortkantkontakt i pitch 0,8 mm
Vår EC.8 er på grunn av sin konstruksjon allerede en «HighSpeed-Profi» og tilbyr overføringshastigheter på opptil 28 Gbit/s. Akkurat riktig for moderne anvendelser innen Industri 4.0 og dens områder som «Internet of Things», «Cloud»- eller «Edge-Computing».
I tillegg til den høye datahastighet tilbyr kortkantkontakt følgende fordeler:
Direkte kontakt med et kretskort sparer plass og ressurser. Materialkostnadene og monteringsarbeidet knyttet til hannkontakt bortfaller nemlig helt. Den tekniske fordelen oppnås gjennom reduksjon av motstand og forstyrrelser som kan påvirke et signal.
For å kunne levere den riktige kortkantkontakt-kontakten til hver enkelt applikasjon, tilbyr vi EC.8 i det industritestede 0,8 mm-pitch med et utvalg på 20 til 200 signalpinner, valgbare i trinn på 20.
EC.8-serien har gjennomgått et omfattende testprogram der den korrekte funksjonen er påvist blant annet etter klimaoppbevaring, støt- og vibrasjonsbelastning samt etter 500 koblingssykluser. Nysgjerrig? Bestill EC.8 HighSpeed-rapporten samt S-parameter med en gang, og overbevis deg selv ved hjelp av tall og fakta.
FAQ: Spørsmål og svar om EC.8 SMT-Leiterplattensteckverbindern
Hvordan kan EC.8-direkteplugger monteres?
Direkte stikkontaktene bearbeides ved hjelp av Surface Mount Technology (SMT). Lodding skjer direkte på kretskortet.
Levering skjer for poltall fra 20 til 140 i markedsstandardisert tape and reel-Verpackung; dette muliggjør helautomatisk bearbeiding ved hjelp av Pick-and-Place.
Modeller med 160 til 200 poltall pakkes som standard i «tray», men «tape and reel-Verpackung» er også mulig på forespørsel. Denne bruker imidlertid et bredere bånd, som er mindre utbredt.
Hvilken spesifikasjon/hvilket layout skal innstikkskort-kortet produseres etter?
Vinkelavfasning og dimensjoner for kretskortet fremgår av tegningen nedenfor. For gullpadene anbefaler vi «hardgull». Ytterligere detaljer fremgår av produkttegningen.
Hvorfor bør man bruke et system med «kortkantkontakt»?
Ved hjelp av direkte koblingssystemer kan man oppnå høye datahastigheter. Sammenlignet med todelte koblingssystemer unngår man her de negative påvirkningene den andre kontakten har på signalet. Dette skyldes først og fremst det reduserte antallet kontaktpunkter, færre endringer i ledningens tverrsnitt og de dermed forbundne mindre retningsendringene i signalet.
På denne måten kan man oppnå høy ytelse selv med et lite «footprint». I tillegg reduseres kontaktresistans sammenlignet med todelte koblingssystemer, noe som fører til økt strømføringsevne.
Er EC.8-kontakt-systemet kompatibelt med de vanlige spesifikasjonene for datterkort?
EC.8-kontakt-Systemet støtter datterkort med en tykkelse på 1,60 mm. Fra og med 80 kontakter er det dessuten integrert en ribbe for å unngå feilinnstikking. Denne kan valgfritt utelates på den 60-polede varianten.
EC.8-kontakt-Systemet oppfyller gjeldende markedsstandard og er kompatibelt med de vanligste kortene.
Hvilke bruksområder brukes EC.8-kortkantkontakt til?
På grunn av sin allsidighet finner EC.8-kortkantkontakt anvendelse i en lang rekke bransjer. Innen automatiseringsteknologi og IoT-enheter drar de for eksempel nytte av sitt lille pitch og de høye datahastighetene.
Hvilken forskyvning tåler EC.8-kortkantkontakt-kontakter ved tilkobling av datterkort?
En vinkelvinkelforskyvning på opptil 5° kan tolereres både i lengderetningen og på tvers.
En forskyvning på 0,7 mm vinkelrett og 0,6 mm parallelt med stikkets lengdeakse kan tolereres.
Hvilke dataoverføringshastigheter kan overføres?
Dataoverføringshastigheten er 28 Gbit/s. Diagrammet nedenfor viser utviklingen av inninnsettingstap over frekvensen.
Hvilke strømtyper kan overføres?
En 140-polet kontakt overfører opptil 3,2 A ved en omgivelsestemperatur på 20 °C. For mer detaljert informasjon kan du gjerne kontakte oss via sales@ept.de
Er EC.8-kontakt UL-godkjente komponenter?
Ja, EC.8-kontakter (kontakt) fra ept er UL-godkjente komponenter i USA og Canada.
Er EC.8-kontakt RoHS-kompatible?
RoHS (Restriction of the use of certain Hazardous Substances) er direktivet om begrensning av bruken av visse farlige stoffer i elektrisk og elektronisk utstyr.
Vi bekrefter at EC.8-kontakter (kontakt) fra ept er i samsvar med RoHS 2011/65/EU i henhold til RoHS-bekreftelsen. Du finner mer informasjon under RoHS & REACH
