DIN
41612-kretskortkontakt
DIN 41612: Oversikt
Funksjoner
- Ulike tilkoblingsteknikker er mulige
- First mate-kontakter og last break-kontakter på forespørsel
- Forsentrering
- Ulike tilkoblingslengder
- Opptil 160 kontakter per kontakt. kontakt
- med to til fem rader tilgjengelig
- kontakt med 2,54 mm pitch eller 5,08 mm pitch. Omfattende
- tilbehør som Shroud, board lock, koding

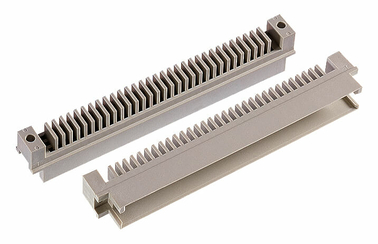

- Koblingsplugger for «Daisy Chaining»
- er internasjonalt godkjent, f.eks. i henhold til UL
- Signaloverføring opptil 1,5 A
- Strømoverføring opptil 5,6 A henholdsvis 15 A
- Festeklips og koding gir utviklere og brukere ekstra sikkerhet og en rekke bruksmuligheter.
Bruksområder
- bakplan-datterkort, 19-tommers teknikk (VME)
- , Board-to-Board, parallell eller stablet
- , høy strøm,
- bruk som periferi-kontakt for eksterne grensesnitt fra ledningssiden
- over lengre avstander ved hjelp av flatkabel
Filtre
hunnkontakt, rett
Rett hannkontakt
hunnkontakt 90°
hannkontakt 90°
kontakt med bryterkontakter
VME 64x
DIN 41612 VME 64x kontaktlist Vare nr. 306-61067-12
Koblingslengde 4,6 mm, Antall pinner: 160, Press-fit-teknologi, Kvalitetsnivå 1, uten flens
Rettvinklet
Press-fit-teknologi
Robust
DIN 41612 VME 64x kontaktlist Vare nr. 306-62067-12
Koblingslengde 4,6 mm, Antall pinner: 160, Press-fit-teknologi, Kvalitetsnivå 1, ANSI-flens
Rettvinklet
Press-fit-teknologi
Robust
DIN 41612 VME 64x kontaktlist Vare nr. 306-67069-14
Tilkoblingslengde 17 mm, med stikksone i kvalitetsklasse 1, Antall pinner: 160, Press-fit-teknologi, Kvalitetsnivå 1, ANSI-flens
Rettvinklet
Press-fit-teknologi
Robust
DIN 41612 VME 64x kontaktlist Vare nr. 306-60067-12
Koblingslengde 4,6 mm, Antall pinner: 160, Press-fit-teknologi, Kvalitetsnivå 1, DIN-flens
Rettvinklet
Press-fit-teknologi
Robust
DIN 41612 VME 64x kontaktlist Vare nr. 306-65069-14
Tilkoblingslengde 17 mm, med stikksone i kvalitetsklasse 1, Antall pinner: 160, Press-fit-teknologi, Kvalitetsnivå 1, DIN-flens
Rettvinklet
Press-fit-teknologi
Robust
DIN 41612 VME 64x kontaktlist Vare nr. 306-66069-14
Tilkoblingslengde 17 mm, med stikksone i kvalitetsklasse 1, Antall pinner: 160, Press-fit-teknologi, Kvalitetsnivå 1, uten flens
Rettvinklet
Press-fit-teknologi
Robust
Tilbehør
DIN 41612-koding, utførelse B og C Vare nr. 104-19003
for utførelse B og C, forhindrer feilmontering av komponenter, 1 stk. tilsvarer 4 kiler
DIN 41612 Deksel C/R Vare nr. 115-15302
for kretskorttykkelse 3,2 mm, for stolpelengde 17 mm, C/R
Rettvinklet
DIN 41612 Deksel C/R Vare nr. 115-15401
for kretskorttykkelse 2,4 mm, for stolpelengde 13 mm, C/R
Rettvinklet
DIN 41612 Deksel C/R Vare nr. 115-15301
for kretskorttykkelse 2,4 mm, for stolpelengde 17 mm, C/R
Rettvinklet
DIN 41612 Deksel C/R Vare nr. 115-15402
for kretskorttykkelse 3,2 mm, for stolpelengde 13 mm, C/R
Rettvinklet
DIN 41612-deksel som er tungt å åpne Vare nr. 115-15405
for kretskorttykkelse 3,2 mm, for stolpelengde 13 mm, C/R går tungt
Rettvinklet
DIN 41612 Shroud, tungtgående uten flens Vare nr. 115-15408
for kretskorttykkelse 3,2 mm, for stolpelengde 13 mm, C/R tungtgående, uten flens
Rettvinklet
DIN 41612 Shroud C/R med mutter Vare nr. 115-15701
for kretskorttykkelse 3,2 mm, for stolpelengde 13 mm, C/R med mutter
Rettvinklet
DIN 41612 Shroud C/R med mutter Vare nr. 115-15702
for kretskorttykkelse 3,2 mm, for stolpelengde 17 mm, C/R med mutter
Rettvinklet

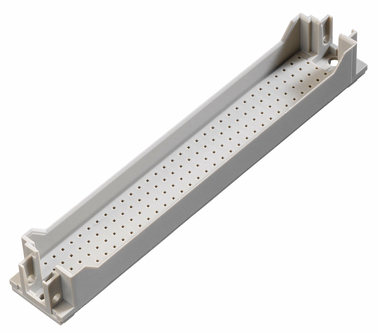

DIN 41612 Shroud VME Vare nr. 315-15401
for kretskorttykkelse 3,4 mm, Stolpelengde 17 mm, x = 6 mm
Rettvinklet
DIN 41612 Shroud VME Vare nr. 315-15402
for kretskorttykkelse 4,6 mm, Stolpelengde 17 mm, x = 4,8 mm
Rettvinklet

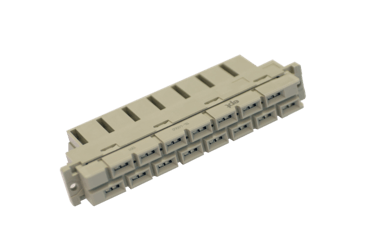

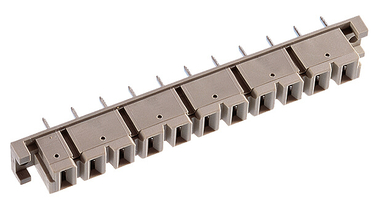

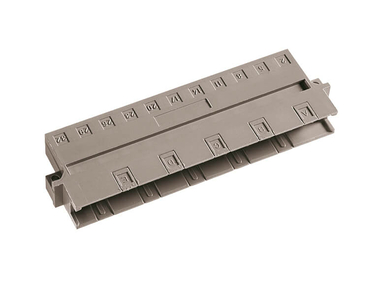

DIN 41612-koding, utførelse H11 og H15 Vare nr. 114-30000
Plasttunge til koding
Andre antall stolper? Andre stabelhøyder? Alternative kontaktbelegg? Kundetilpassede varianter? Etterslepende kontakter?
DIN 41612 «kretskortkontakt» – EPTs kvalitetsløfte
Personlig og individuelt
Korte avstander, raske responstider og de samme erfarne kontaktpersonene gjennom mange år garanterer deg informasjon av høy kvalitet samt tids- og kostnadsbesparelser.
Hos ept ser vi selvfølgelig alltid frem til å ønske deg velkommen på besøk i en av våre fabrikker!
Korte avstander, raske responstider og de samme erfarne kontaktpersonene gjennom mange år garanterer deg informasjon av høy kvalitet samt tids- og kostnadsbesparelser.
Hos ept ser vi selvfølgelig alltid frem til å ønske deg velkommen på besøk i en av våre fabrikker!
Pålitelig og rask
ept forener mange års pålitelighet og stabilitet med høy fleksibilitet gjennom så stor uavhengighet av underleverandører som mulig og egen verktøyproduksjon (verktøyproduksjon). For deg betyr dette kortere «time to market», raske og entydige svar på dine spørsmål samt mulighet for å påvirke og selvstendig styre prioriteringer.
ept forener mange års pålitelighet og stabilitet med høy fleksibilitet gjennom så stor uavhengighet av underleverandører som mulig og egen verktøyproduksjon (verktøyproduksjon). For deg betyr dette kortere «time to market», raske og entydige svar på dine spørsmål samt mulighet for å påvirke og selvstendig styre prioriteringer.
Utmerket samlet kvalitet
Markedets laveste feilprosent i feltet og høy leveringsleveringspresisjon garanterer deg lav risiko for linjestans og at du unngår kostbare linjestans. Denne påstanden støttes av et velfungerende kvalitets- og miljøstyringssystem, sertifisert i henhold til ISO 9001, ISO 14001 og TS 16949.
Den egenutviklede produksjonen med egne verktøy samt den interne overflatebehandling-avdelingen sikrer høy produktkvalitet og kontinuerlige, pålitelige tester.
Markedets laveste feilprosent i feltet og høy leveringsleveringspresisjon garanterer deg lav risiko for linjestans og at du unngår kostbare linjestans. Denne påstanden støttes av et velfungerende kvalitets- og miljøstyringssystem, sertifisert i henhold til ISO 9001, ISO 14001 og TS 16949.
Den egenutviklede produksjonen med egne verktøy samt den interne overflatebehandling-avdelingen sikrer høy produktkvalitet og kontinuerlige, pålitelige tester.
Våre kretskortkontakter: ✓ pålitelige, ✓ robuste, ✓ i mange varianter
DIN 41612-kretskortkontakt er tusenvis av ganger utprøvde og høykvalitative industrikontakter som har vært i bruk i over 50 år.
Robuste
kretskortkontakter (kontakt) etter DIN 41612 tåler også krevende miljøforhold, som støt, vibrasjon, skadelige gasser og mye mer. Med våre spesielle kontaktteknologier sikrer de solid utførelse og høye toleranser ved kontakt og tilkobling. Ved bearbeiding kan du velge mellom press-fit-teknologi, loddetilkobling, håndlodding, WireWrap, Faston, skjæreklemmer for flatkabel eller THRT.
kretskortkontakter (kontakt) etter DIN 41612 tåler også krevende miljøforhold, som støt, vibrasjon, skadelige gasser og mye mer. Med våre spesielle kontaktteknologier sikrer de solid utførelse og høye toleranser ved kontakt og tilkobling. Ved bearbeiding kan du velge mellom press-fit-teknologi, loddetilkobling, håndlodding, WireWrap, Faston, skjæreklemmer for flatkabel eller THRT.
Pålitelig
Våre kretskortkontakter med Tcom press®-press-fit-teknologi har den laveste feilfrekvensen i drift som finnes på markedet. Kombinert med høy leveringspresisjon garanterer vi deg lav risiko for linjestans og at du unngår kostbare linjestans. Leveringsdatoer for leveranser direkte fra oss avtaler vi med deg. Skulle det oppstå forsinkelser i leveransen på grunn av eksterne hendelser, vil vi informere deg så snart som mulig og avtale en ny leveringsdato. Ved bestillinger fra våre partnere, vennligst kontakt partneren direkte.
Våre kretskortkontakter med Tcom press®-press-fit-teknologi har den laveste feilfrekvensen i drift som finnes på markedet. Kombinert med høy leveringspresisjon garanterer vi deg lav risiko for linjestans og at du unngår kostbare linjestans. Leveringsdatoer for leveranser direkte fra oss avtaler vi med deg. Skulle det oppstå forsinkelser i leveransen på grunn av eksterne hendelser, vil vi informere deg så snart som mulig og avtale en ny leveringsdato. Ved bestillinger fra våre partnere, vennligst kontakt partneren direkte.
Stort utvalg av varianter Med 12 grunnformer og 25 varianter tilbyr
vi nesten hele sortimentet av DIN 41612-industrikontakter. Enten det gjelder «hunnkontakt», «hannkontakt», «kontakt med bryterkontakter», VME64x eller «Schneidklemm-Variante»; våre DIN 41612-kretskortkontakter og -plugger er svært allsidige og svært pålitelige. Skulle du ha behov for andre DIN 41612-kretskortkontakter, kan vi på forespørsel levere flere varianter på kort tid.
vi nesten hele sortimentet av DIN 41612-industrikontakter. Enten det gjelder «hunnkontakt», «hannkontakt», «kontakt med bryterkontakter», VME64x eller «Schneidklemm-Variante»; våre DIN 41612-kretskortkontakter og -plugger er svært allsidige og svært pålitelige. Skulle du ha behov for andre DIN 41612-kretskortkontakter, kan vi på forespørsel levere flere varianter på kort tid.
Tilgjengelig
Vi er i stor grad uavhengige av underleverandører. Vår egen verktøyproduksjon-avdeling gjør det mulig for oss å tilby langvarig pålitelighet og stabilitet kombinert med høy fleksibilitet. Dermed drar du nytte av en raskere «time to market». Vår kundeservice besvarer dine spørsmål raskt og pålitelig.
Vi er i stor grad uavhengige av underleverandører. Vår egen verktøyproduksjon-avdeling gjør det mulig for oss å tilby langvarig pålitelighet og stabilitet kombinert med høy fleksibilitet. Dermed drar du nytte av en raskere «time to market». Vår kundeservice besvarer dine spørsmål raskt og pålitelig.
Made in EU
Vår egen produksjon med egne verktøy samt den interne overflatebehandling-avdelingen sikrer høy produktkvalitet og kontinuerlige, pålitelige tester. Våre DIN 41612-industrikontakter produseres i Tyskland og Tsjekkia.
Vår egen produksjon med egne verktøy samt den interne overflatebehandling-avdelingen sikrer høy produktkvalitet og kontinuerlige, pålitelige tester. Våre DIN 41612-industrikontakter produseres i Tyskland og Tsjekkia.
Sertifisert
EPT er sertifisert i henhold til ISO 9001, ISO 14001 og TS 16949. Våre sertifiseringer, godkjenninger og testrapporter for USA og Canada, samt RoHS, REACH, POP, resirkulering og vårt spørreskjema om konfliktmineraler finner du her.
EPT er sertifisert i henhold til ISO 9001, ISO 14001 og TS 16949. Våre sertifiseringer, godkjenninger og testrapporter for USA og Canada, samt RoHS, REACH, POP, resirkulering og vårt spørreskjema om konfliktmineraler finner du her.
Funksjoner ved DIN 41612-kontakten for kort-til-kort-applikasjoner
Spesielt som industrikontakt er DIN 41612-kontakter fortsatt svært utbredt. For eksempel er VME-bussen, som har vært tilgjengelig på markedet i over 35 år, basert på DIN-kontakter. Dermed har den sikret seg en svært god posisjon innen industri-PC-er og brukes fortsatt i nye utviklingsprosjekter. Det store utvalget av ulike typer og tilkoblingsteknikker (press-fit-teknologi, dyppelodding, håndlodding, wire-wrap-teknikk, Crimp og THR) for DIN-kontakter dekker et bredt spekter av bruksområder. I tillegg sikrer den robuste og pålitelige konstruksjonen at disse kretskortkontaktene også fremover vil ha en trygg fremtid. I dag brukes DIN 41612-kontakt både til signaloverføring og til overføring av høyere strømstyrker. Og dette gjelder alle områder innen industriell elektronikk: fra styringsteknikk over motorstyringer til industri-PC-er.
Mer informasjon om DIN 41612-kontakt-kontakt for Leiterplatten:
Mer informasjon om DIN 41612-kontakt-kontakt for Leiterplatten:
DIN 41612-produkterDIN 41612 «kretskortkontakt» – EPTs kvalitetsløfteVåre kretskortkontakter: ✓ pålitelige, ✓ robuste, ✓ i mange varianterFunksjoner ved DIN 41612-kontakten for kort-til-kort-applikasjonerpress-fit-teknologi Tcom pressKonstruksjonstyperUtviklerperspektivVANLIGE SPØRSMÅLAttester
Oversikt over detaljene
Oversikt over detaljene

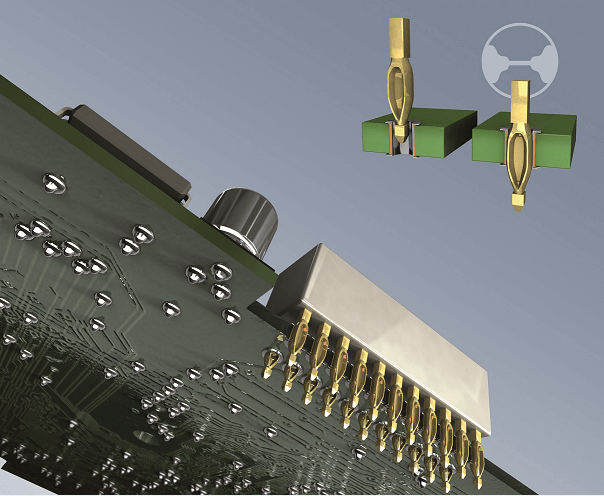

press-fit-teknologi Tcom press fra ept
I lys av den økende miniatyriseringen av komponentmoduler og høyere komponenttetthet på kretskort, blir den loddfrie «press-fit-teknologi» stadig mer utbredt. Press-fit-forbindelser opprettes ved å presse en kontaktpinne (pin) inn i et gjennomgående hull i kretskortet. gjennomplettert hull muliggjør en elektrisk forbindelse mellom motstående lag på kretskortet. For dette formålet bores det et hull gjennom Europlatinen, og kobber påføres som bærermateriale.
Kontaktet opprettes ved hjelp av en definert og kontrollert kraft – en enorm fordel for jevn kvalitet og rask, problemfri bearbeiding. Det spesielle er at press-fit-pinne har en større diagonal enn hullets diameter på kretskortet. Fleksibiliteten ligger i press-fit-sone.
Innpressingsverktøy gjør det mulig å presse inn flere kontakt samtidig. I motsetning til lodding utsettes kretskortene ikke for termisk belastning. Mellom press-fit-pinne og hullveggen oppstår en gasstett, varig, mekanisk og elektrisk godt ledende forbindelse med lav kontaktresistans.
Kontaktet opprettes ved hjelp av en definert og kontrollert kraft – en enorm fordel for jevn kvalitet og rask, problemfri bearbeiding. Det spesielle er at press-fit-pinne har en større diagonal enn hullets diameter på kretskortet. Fleksibiliteten ligger i press-fit-sone.
Innpressingsverktøy gjør det mulig å presse inn flere kontakt samtidig. I motsetning til lodding utsettes kretskortene ikke for termisk belastning. Mellom press-fit-pinne og hullveggen oppstår en gasstett, varig, mekanisk og elektrisk godt ledende forbindelse med lav kontaktresistans.
Dine fordeler med DIN 41612-kontakten takket være Tcom press®- press-fit-teknologi
- Elektrisk, mekanisk, gasstett, korrosjonsbestandig og lavimpedansforbindelse
- Høy holdekraft
- Ingen loddefeil, flussmiddelrester eller lignende
- Ingen ekstra vask nødvendig
- Ingen termisk belastning på Euro-kretskortet
- Ingen termisk belastning på elektroniske komponenter
- Gjenvinning mulig ved enkel
- utpressing Effektiv og kostnadseffektiv monteringsprosess
- Montering på begge sider av kretskortet mulig
For- og last-mate-kontakt ved DIN 41612-kontakt
DIN 41612/IEC 60603-2-kontaktfamilie består av 12 grunnleggende typer med tilleggsvarianter. For DIN-kontakt i typerne B, C, R, D og E kan hannkontaktelementer som stikker 0,8 mm eller 1,0 mm ut, brukes i alle posisjoner i radene a, b, c, d og e. For type er forløp på 1,3 mm mulig for F og G.
Hvorfor bruke en forløpende eller last-mate-kontakt?
Forløpende og last-mate-kontakter brukes i elektroteknikk for å forhindre spenningstopper og dermed overspenning. Med disse kontaktene opprettes forbindelsen først henholdsvis sist, og den brytes også først henholdsvis sist.
Trenger du en kontakt med forløpende eller last-mate-kontakter?
Ikke noe problem. Hos oss får du spesialbestykninger for DIN-typene B, C, R, D, E, F og G. Den first-mate-kontakten kan plasseres i hvilken som helst ønsket posisjon.
Kontakt oss »
Hvorfor bruke en forløpende eller last-mate-kontakt?
Forløpende og last-mate-kontakter brukes i elektroteknikk for å forhindre spenningstopper og dermed overspenning. Med disse kontaktene opprettes forbindelsen først henholdsvis sist, og den brytes også først henholdsvis sist.
Trenger du en kontakt med forløpende eller last-mate-kontakter?
Ikke noe problem. Hos oss får du spesialbestykninger for DIN-typene B, C, R, D, E, F og G. Den first-mate-kontakten kan plasseres i hvilken som helst ønsket posisjon.
Kontakt oss »
Kortkontakter DIN 14162 – utførelser
signalkontakt med pitch 2,54 mm
DIN 41612 type B, Q + DIN 41612 type C, R
Den to-radede type B og den tre-radede DIN 41612 Type C består av en vinklet knivliste og en rett fjær-/hylselist. Dersom det er behov for rette knivlister og vinklede fjærlister, er den to-radede type Q og den tre-radede R tilgjengelig.
Alle fire serier er tilgjengelige i halv- og tredjedelsversjoner. Som tilkoblingsvarianter kan man velge mellom innpressing, bølgelodding og THR.
Siden typene B og Q, samt C og R, kan kombineres, er det mulig å koble kretskort sammen i 90° vinkel, parallelt eller også horisontalt.

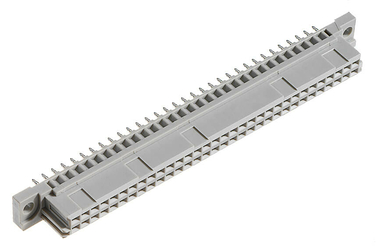

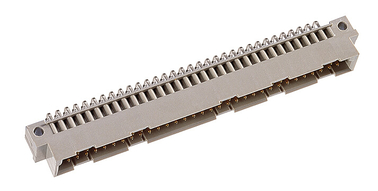

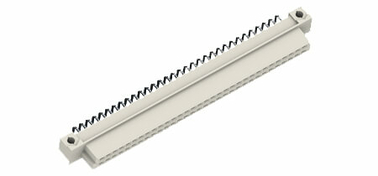

DIN 41612-kontakter – type B + Q:
– type B: vinklet hannkontakt, rett hunnkontakt

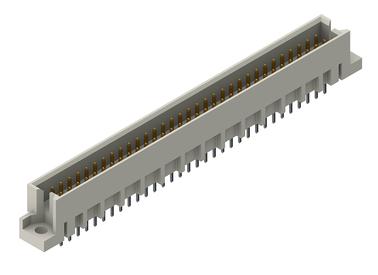

– type Q: rett hannkontakt, vinklet hunnkontakt
– 64
kontakter – Lengde: 95 mm, bredde: 8,6 mm

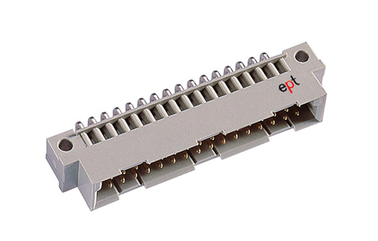

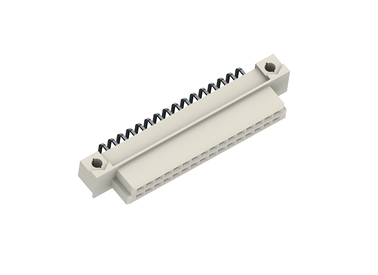

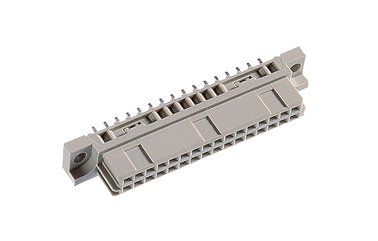

DIN 41612-kontakter – type B/2 + Q/2:
- type B: vinklet hannkontakt, rett hunnkontakt
– type Q: rett hannkontakt, vinklet hunnkontakt
– 32
kontakter – Lengde: 55 mm, bredde: 8,6 mm
DIN 41612-kontakt – type B/3 + Q/3
: – type B: vinklet hannkontakt, rett hunnkontakt
– type Q: vinklet hannkontakt, rett hunnkontakt
– 20
kontakter – Lengde: 39 mm, bredde: 8,6 mm

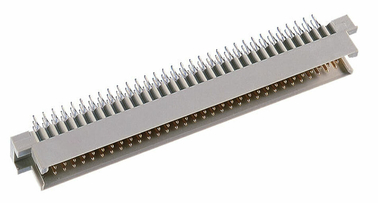

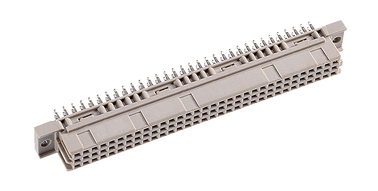

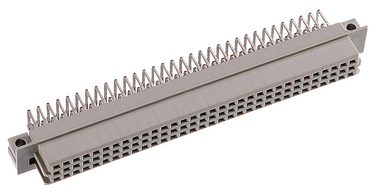

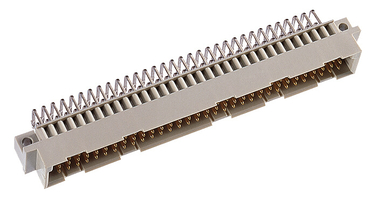

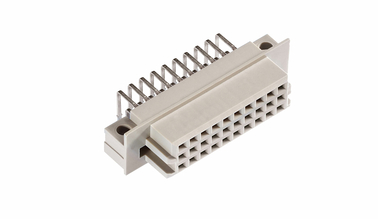

DIN 41612-kontakt – type C + R:
– type C: vinklet hannkontakt, rett hannkontakt
– type R: rett hannkontakt, vinklet hannkontakt
– 96
kontakter – lengde: 95 mm, bredde: 11 mm

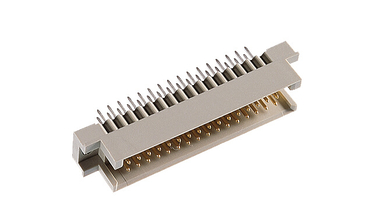

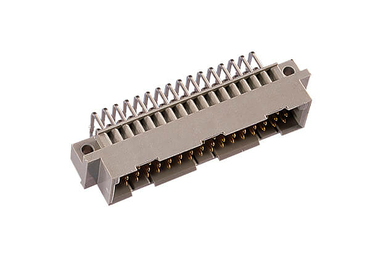

DIN 41612-kontakt – type C/2 + R/2:type
C: vinklet hannkontakt, rett type
– type R: rett hannkontakt, vinklet hunnkontakt
– 48
kontakter – Lengde: 55 mm, bredde: 11 mm

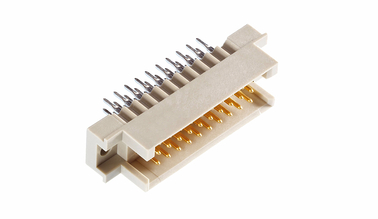

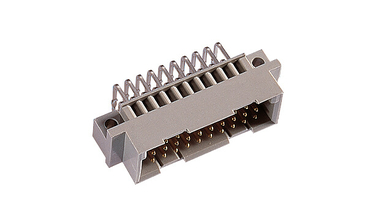

DIN 41612-kontakt – type C/3 + R/3:
- type C: vinklet hannkontakt, rett hunnkontakt
– type R: vinklet hannkontakt, rett hunnkontakt
– 30 kontakter –
Lengde: 39 mm, bredde: 11 mm
Med alle de nevnte typeene kan driftsstrømmer på opptil 1,6 A overføres ved 20 °C.
DIN-signalkontakt brukes ofte innen IT/EDV-området for å koble innstikkskort til bakplan.
Alle fire serier er tilgjengelige i halv- og tredjedelsversjoner. Som tilkoblingsvarianter kan man velge mellom innpressing, bølgelodding og THR.
Siden typene B og Q, samt C og R, kan kombineres, er det mulig å koble kretskort sammen i 90° vinkel, parallelt eller også horisontalt.
DIN 41612-kontakter – type B + Q:
– type B: vinklet hannkontakt, rett hunnkontakt
– type Q: rett hannkontakt, vinklet hunnkontakt
– 64
kontakter – Lengde: 95 mm, bredde: 8,6 mm
DIN 41612-kontakter – type B/2 + Q/2:
- type B: vinklet hannkontakt, rett hunnkontakt
– type Q: rett hannkontakt, vinklet hunnkontakt
– 32
kontakter – Lengde: 55 mm, bredde: 8,6 mm
DIN 41612-kontakt – type B/3 + Q/3
: – type B: vinklet hannkontakt, rett hunnkontakt
– type Q: vinklet hannkontakt, rett hunnkontakt
– 20
kontakter – Lengde: 39 mm, bredde: 8,6 mm
DIN 41612-kontakt – type C + R:
– type C: vinklet hannkontakt, rett hannkontakt
– type R: rett hannkontakt, vinklet hannkontakt
– 96
kontakter – lengde: 95 mm, bredde: 11 mm
DIN 41612-kontakt – type C/2 + R/2:type
C: vinklet hannkontakt, rett type
– type R: rett hannkontakt, vinklet hunnkontakt
– 48
kontakter – Lengde: 55 mm, bredde: 11 mm
DIN 41612-kontakt – type C/3 + R/3:
- type C: vinklet hannkontakt, rett hunnkontakt
– type R: vinklet hannkontakt, rett hunnkontakt
– 30 kontakter –
Lengde: 39 mm, bredde: 11 mm
Med alle de nevnte typeene kan driftsstrømmer på opptil 1,6 A overføres ved 20 °C.
DIN-signalkontakt brukes ofte innen IT/EDV-området for å koble innstikkskort til bakplan.

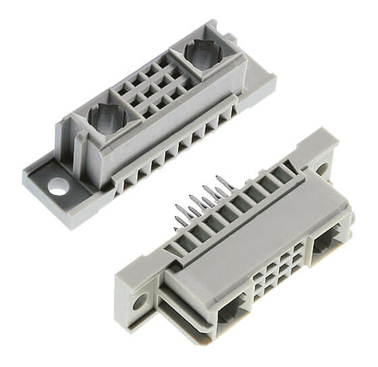

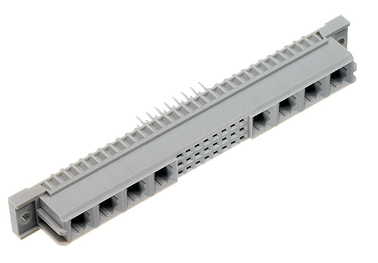

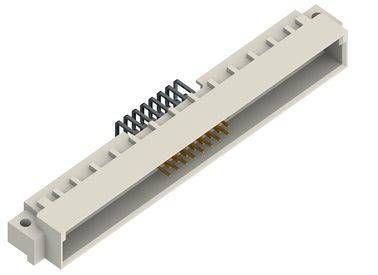

Signal og strøm (30 A) i én kretskortkontakt
etter DIN 41612, type M
Type M tilbyr høy strøm- og signalkontakter i én kontakt. Her kan den rette hunnkontakt og den vinklede hannkontakt valgfritt utstyres med 6 signal- og 10 koaksialkontakter, eller 24/8, 42/6, 60/4, 78/2. Videre er kontaktene i M-serie også tilgjengelige i M/2 – 30/2 og M/3 – 12/2.
Denne varianten av kretskortkontakt brukes for eksempel i styringssystemer for fylleanlegg.
Denne varianten av kretskortkontakt brukes for eksempel i styringssystemer for fylleanlegg.
pitch 5,08 mm – Power (5,6 A)
DIN 41612 type D, E + DIN 41612 type F, G + DIN 41612 type F flat, G flat
Den som ønsker å overføre strøm på opptil 5,6 A, kan benytte seg av den to-radede DIN 41612-type D og den tre-radede DIN 41612-type E. Begge variantene har et pitch på 5,08 mm. Som standard er hannkontakt vinklet, mens hunnkontakt er rett.
DIN 41612 type F (tre-radet) og DIN 41612 type G (fire-radet) er beregnet på samme bruksområde, men har en mer robust utforming. For begge disse kretskortkontakt-Typene er hylselist, i tillegg til standardhøyden, også tilgjengelig i en lavere variant. Dermed kan man oppnå forskjellige kortavstander mellom kretskortene.
DIN 41612 type F og DIN 41612 type G brukes hovedsakelig innen jernbaneteknikk.

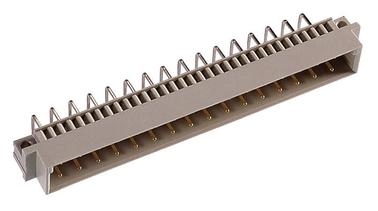

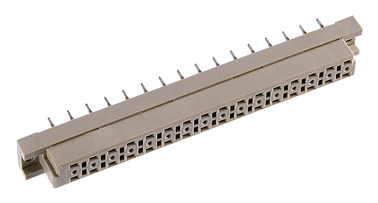

type D (Type D)
:- 32
kontakter- 2 rader

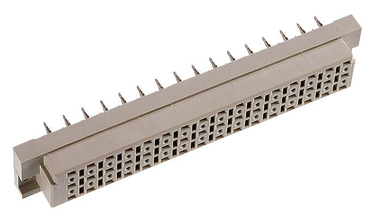

type E (Type E)
:- 48
kontakter- 2 rader

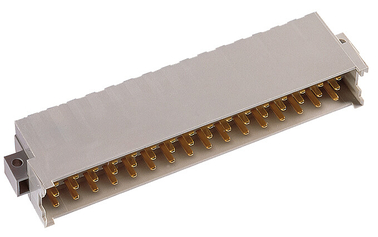

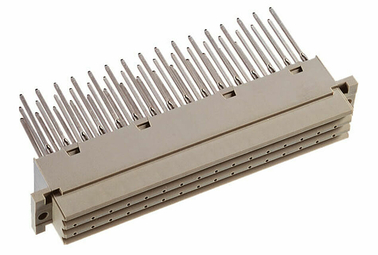

type F (Type F)
:- 48 kontakter-
3 rader

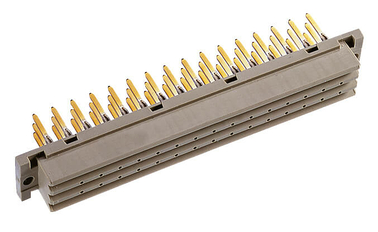

type F flat
:- 48
kontakter- 3 rader

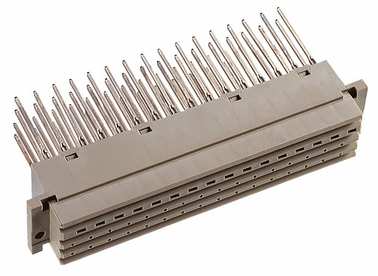

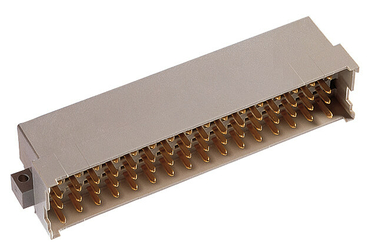

type G (Type G)
:- 64
kontakter- 4 rader

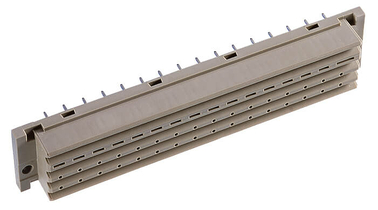

type G flat
:- 64
kontakter- 4 rader
DIN 41612 type F (tre-radet) og DIN 41612 type G (fire-radet) er beregnet på samme bruksområde, men har en mer robust utforming. For begge disse kretskortkontakt-Typene er hylselist, i tillegg til standardhøyden, også tilgjengelig i en lavere variant. Dermed kan man oppnå forskjellige kortavstander mellom kretskortene.
DIN 41612 type F og DIN 41612 type G brukes hovedsakelig innen jernbaneteknikk.
type D (Type D)
:- 32
kontakter- 2 rader
type E (Type E)
:- 48
kontakter- 2 rader
type F (Type F)
:- 48 kontakter-
3 rader
type F flat
:- 48
kontakter- 3 rader
type G (Type G)
:- 64
kontakter- 4 rader
type G flat
:- 64
kontakter- 4 rader
pitch 5,08 mm med Faston-tilkobling 15

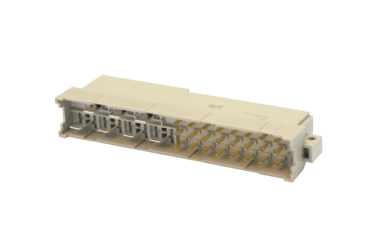

A DIN 41612 H11, DIN 41612 H15, blandet type DIN 41612 H7/F24
For en Faston-tilkobling trenger du DIN 41612 H11, DIN 41612 H15 eller blandetypen DIN 41612 H7/F24. «hunnkontakt» til H11 og H15 er tilgjengelig i to forskjellige høyder. H7/F25 er en interessant kontaktlist. Den har 7 Faston-kontakter (15 A) og 24 strømkontakter (5,6 A).
VME 64x bakplan-kontaktskinner
for Vita-bussystemer for flere brukere
En spesiell egenskap i DIN 41612-serie er den 5-radige VME64x-hunnkontakt. Med 160 kontakter er denne hunnkontakt tilgjengelig i 3 forskjellige varianter og 2 kontaktlengder, i press-fit-teknologi. Den nåværende VME64-versjonen har en bussbredde på 64 bit.
DIN 41612-hunnkontakt VME64x brukes blant annet innen luftfart, romfart og forsvarsindustrien.
DIN 41612-hunnkontakt VME64x brukes blant annet innen luftfart, romfart og forsvarsindustrien.
DIN 41612-kontakt
for seriekobling
Mange bussystemer innen automatiseringsteknikk kobles etter Daisy Chain-prinsippet. Det er vanlig praksis å koble signalledninger i serie gjennom flere modulkort. Hvis enkelte modulkort imidlertid trekkes ut, må det settes inn jumper-ledninger. Dette problemet kan løses på en mer elegant måte ved hjelp av bryterkontakter. Når datterkort trekkes ut, kortsluttes kontakten automatisk, slik at det ikke er nødvendig å sette inn jumper-ledninger.
Oversikt over utførelser
DIN 41612type, B/2,
B/3• Standard (X): 4,
9• first mate (Y) + 1,0 mm: 5,
9• last mate (Y) -0,8 mm: 4,1
B/3• Standard (X): 4,
9• first mate (Y) + 1,0 mm: 5,
9• last mate (Y) -0,8 mm: 4,1
DIN 41612type C, C/2,
C/3• Standard (X): 4,
9• first mate (Y) + 1,0 mm: 5,9•
last mate (Y) -0,8 mm: 4,1
C/3• Standard (X): 4,
9• first mate (Y) + 1,0 mm: 5,9•
last mate (Y) -0,8 mm: 4,1
DIN 41612 type R, R/2, R/3
innstikksside
• Standard (X): 4,
9• first mate (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
last mate (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
tilkoblingsside
• Standard (X): 13,0•
first mate (Y) + 0,8 mm: 13,
8• last mate (Y) -0,4 mm: 12,6 | -0,8: 12,2
innstikksside
• Standard (X): 4,
9• first mate (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
last mate (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
tilkoblingsside
• Standard (X): 13,0•
first mate (Y) + 0,8 mm: 13,
8• last mate (Y) -0,4 mm: 12,6 | -0,8: 12,2
DIN 41612 type
D• Standard (X): 4,
9• first mate (Y) + 0,8 mm: 5,7
D• Standard (X): 4,
9• first mate (Y) + 0,8 mm: 5,7
DIN 41612 type E (pitch 2,54 mm)
• Standard (X): 4,
9• first mate (Y) + 0,8 mm: 5,7 (serie a, c, e)
DIN 41612 type E (pitch 5,08 mm)
• Standard (X): 4,
9• first mate (Y) + 0,8 mm: 5,7 (serie a)
• Standard (X): 4,
9• first mate (Y) + 0,8 mm: 5,7 (serie a, c, e)
DIN 41612 type E (pitch 5,08 mm)
• Standard (X): 4,
9• first mate (Y) + 0,8 mm: 5,7 (serie a)
DIN 41612 type
F• Standard (X): 6,1•
first mate (Y) + 1,3 mm: 7,4
F• Standard (X): 6,1•
first mate (Y) + 1,3 mm: 7,4
DIN 41612 type
G• Standard (X): 6,1•
first mate (Y) + 1,3 mm: 7,4
G• Standard (X): 6,1•
first mate (Y) + 1,3 mm: 7,4
ept-kontaktkontakt-produktserie DIN 41612 / IEC 60603-2
«I over 50 år har kontakt som oppfyller dagens IEC 60603-2 (tidligere: DIN 41612) vært i bruk. Og det med god grunn. Selv om teknologien har utviklet seg, og applikasjonene i tider med IoT og Industri 2.0 blir mindre, men likevel inneholder flere komponenter, er DIN-kontakter fortsatt like aktuelle som for fem tiår siden – takket være deres kompatibilitet med de nyeste kretskortdesignene, noe som fremmes av det brede utvalget av typer, poltall og tilkoblingsteknikker.
I tillegg til lodde- og wire wrap-teknikk har du hos ept også muligheten til å få kontaktkontaktfamilie i den av ept utviklede Tcom press-press-fit-sone.
ept-produktserien DIN 41612 / IEC 60603-2 omfatter 12 grunnleggende utførelser samt ytterligere tilleggsversjoner i pitch 2,54 mm henholdsvis 5,08 mm. Det finnes både signalkontakter med en strømstrømføringsevne på opptil 1,5 A og strømkontakter med opptil 5,6 A eller til og med 15 A per pinne. Dette mangfoldet av varianter gjør det mulig å bruke kontaktfamilie i et svært bredt anvendelsesområde. Standardiseringen sikrer kompatibilitet mellom kontakter fra ulike produsenter.»
Wolfgang Schmid, produktsjef hos ept GmbH
DIN 41612 / IEC 60603-2 kretskortkontakt
I tillegg til lodde- og wire wrap-teknikk har du hos ept også muligheten til å få kontaktkontaktfamilie i den av ept utviklede Tcom press-press-fit-sone.
ept-produktserien DIN 41612 / IEC 60603-2 omfatter 12 grunnleggende utførelser samt ytterligere tilleggsversjoner i pitch 2,54 mm henholdsvis 5,08 mm. Det finnes både signalkontakter med en strømstrømføringsevne på opptil 1,5 A og strømkontakter med opptil 5,6 A eller til og med 15 A per pinne. Dette mangfoldet av varianter gjør det mulig å bruke kontaktfamilie i et svært bredt anvendelsesområde. Standardiseringen sikrer kompatibilitet mellom kontakter fra ulike produsenter.»
Wolfgang Schmid, produktsjef hos ept GmbH
DIN 41612 / IEC 60603-2 kretskortkontakt
FAQ: Spørsmål og svar om DIN 41612-kretskortkontakt
Hvordan kan DIN 41612-kontakter (kontakt) bearbeides?Hvilke strømstyrker kan overføres med DIN 41612-kontakter?Er DIN 41612-kontaktene (kontakt) RoHS-kompatible?Hvilken forskyvning tåler DIN 41216-kontakter (kontakt) ved tilkobling?Finnes det egnede verktøy for bearbeiding av DIN 41216-kontakter fra ept? Hvilke
Hvordan kan DIN 41612-kontakter (kontakt) bearbeides?
Avhengig av tilkoblingsteknikk i innpressings- eller « loddetilkobling », samt «through-hole reflow», « Faston-tilkobling » eller « IDC-tilkobling » (IDC)
Hvilke strømstyrker kan overføres med DIN 41612-kontakter?
Det finnes både signalkontakter med en strømstrømføringsevne på opptil 1,5 A og strømkontakter med opptil 5,6 A eller til og med 15 A per pinne.
Er DIN 41612-kontaktene (kontakt) RoHS-kompatible?
Ja, alle sammen.
Hvilken forskyvning tåler DIN 41216-kontakter (kontakt) ved tilkobling?
DIN-kontaktene har høy forskyvningstoleranse. Ved tilkobling av «Messer-» og «hunnkontakt» er det tillatt med en radiell forskyvning på 1 mm i lengde- og tverraksen. Vinkelavvikstoleransen er 4° i lengderetningen og 2° i tverrretningen.
Finnes det egnede verktøy for bearbeiding av DIN 41216-kontakter fra ept? Hvilke
Ja, vi tilbyr deg passende verktøy, tilpasset din kontakt.
Erfaringer med DIN-koblinger for kretskort
Vi respekterer våre kunders ønske om diskresjon og oppgir derfor ingen kilder nedenfor.
Vi garanterer imidlertid fullt og helt for at disse uttalelsene er autentiske.
Vi garanterer imidlertid fullt og helt for at disse uttalelsene er autentiske.
Våre kunder må kunne tilpasse seg utstyret vårt på en sikker måte, selv under tøffe forhold. Derfor har vi i mange år stolt på den høye kvalitetsstandarden til DIN-kontakt fra ept.
«Det store utvalget av presskoblinger, også blant de vinklede variantene, overbeviste meg.»
Ved bruk av THR-varianten kan arbeidstrinnet «bølgelodding» utelates, noe som gjør prosessen betydelig mer økonomisk.
