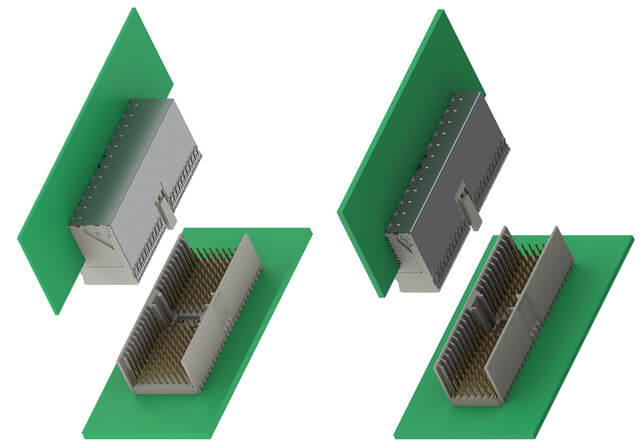

Hard Metric kontakt i henhold til IEC 61076-4-101, pitch 2 mm
Høy kontakttetthet: Den hard metric-kontaktkoblingsserien hm2.0 ble utviklet i henhold til den internasjonale standarden IEC 61076-4-101. Den skjermede kontaktkoblingen (kontakt) med 2,0 mm pitch passer for anvendelser som krever høy kontakttetthet og pålitelighet. Dermed nyter kontaktkoblingssystemet stor popularitet innen bakplan-området. Standardiseringen sikrer at kontakt er kompatible på tvers av ulike produsenter.
Funksjoner
- Bredt utvalg av typer
- Modulære kontakt i pitch 2 mm
- 5 eller 8 signalrader
- 12 forskjellige pinne-lengder
- Individuell bestykningskonfigurasjon mulig
- Tilgjengelig
- med eller uten skjerming Datahastigheter på opptil 3,125 Gbit/s mulig
- Robust design
- Tilbehør som shrouds og koding
Bruksområder
- Telekommunikasjon
- Nettverkssystemer
- CompactPCI
- medisinsk teknologi
- Industrielle datamaskiner (IPC)
hm2.0: Oversikt
Filtre
Fjærlister
hm2.0 kontaktlist, type E Vare nr. 246-21300-15
Antall poler: 200, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, finnes med og uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

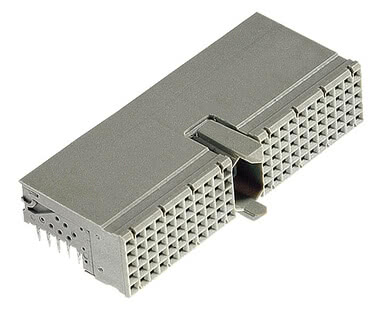

hm2.0 kontaktlist, type A Vare nr. 244-11000-15
Antall poler: 110, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type A Vare nr. 244-11300-15
Antall poler: 110, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, med skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type A Vare nr. 244-11305-15
Antall poler: 90, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, med skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type A Vare nr. 244-11306-15
Antall poler: 90, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, med skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

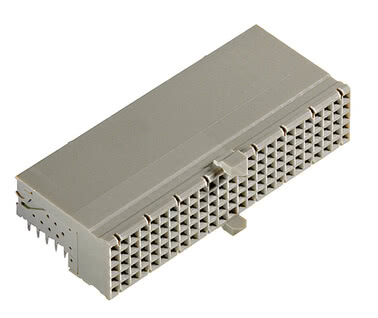

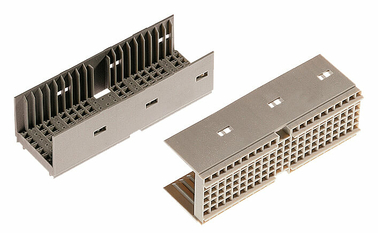

hm2.0 kontaktlist, type AB25 Vare nr. 244-61000-15
Antall poler: 125, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type AB25 Vare nr. 244-61300-15
Antall poler: 125, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, med skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

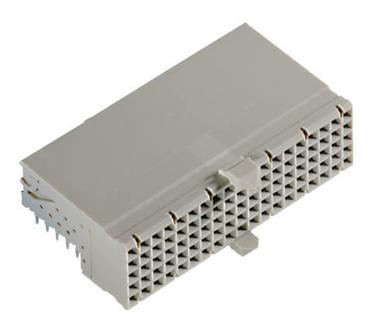

hm2.0 kontaktlist, type AB19 Vare nr. 244-63000-15
Antall poler: 95, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type AB19 Vare nr. 244-63300-15
Antall poler: 95, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, med skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

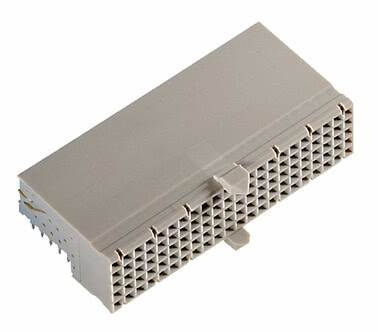

hm2.0 kontaktlist, type AB22 Vare nr. 244-62000-15
Antall poler: 110, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type AB22 Vare nr. 244-62300-15
Antall poler: 110, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, med skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

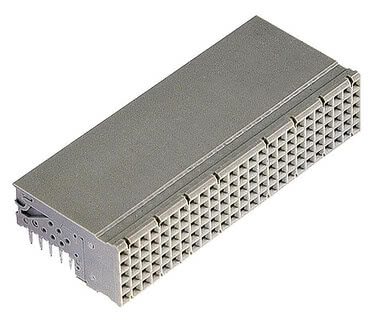

hm2.0 kontaktlist, type B25 Vare nr. 244-21000-15
Antall poler: 125, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type B25 Vare nr. 244-21300-15
Antall poler: 125, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, med skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

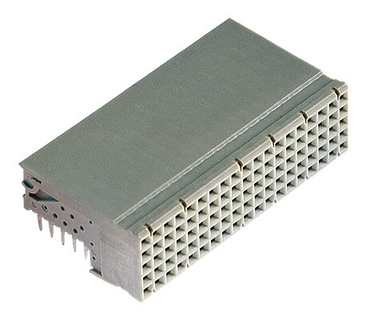

hm2.0 kontaktlist, type B19 Vare nr. 244-23000-15
Antall poler: 95, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type B19 Vare nr. 244-23300-15
Antall poler: 95, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, med skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type B22 Vare nr. 244-22000-15
Antall poler: 110, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type B22 Vare nr. 244-22300-15
Antall poler: 110, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, med skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

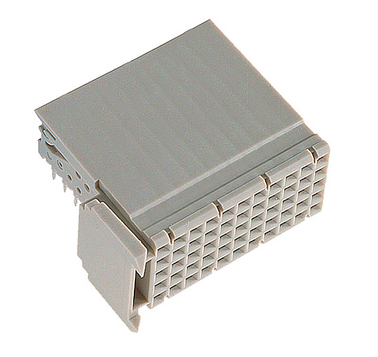

hm2.0 kontaktlist, type C Vare nr. 244-31000-15
Antall poler: 55, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type C Vare nr. 244-31300-15
Antall poler: 55, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, med skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

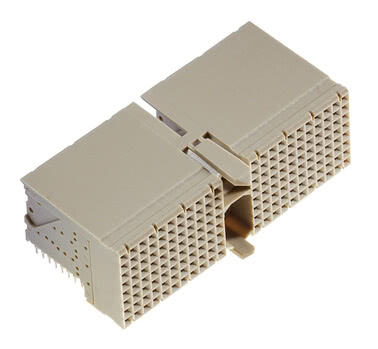

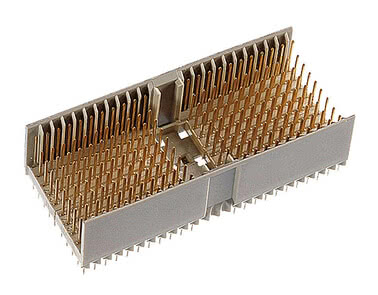

hm2.0 kontaktlist, type D Vare nr. 246-11000-15
Antall poler: 176, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, finnes med og uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type D Vare nr. 246-11300-15
Antall poler: 176, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, finnes med og uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

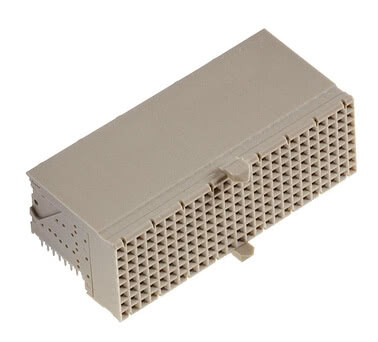

hm2.0 kontaktlist, type DE Vare nr. 246-61000-15
Antall poler: 200, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, finnes med og uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type DE Vare nr. 246-61300-15
Antall poler: 200, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, finnes med og uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

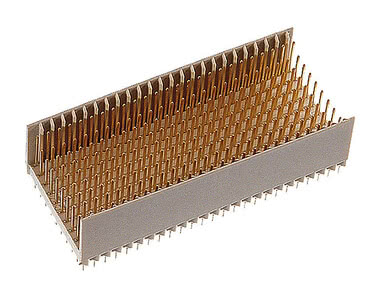

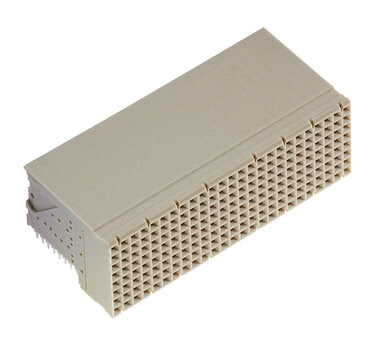

hm2.0 kontaktlist, type E Vare nr. 246-21000-15
Antall poler: 200, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, finnes med og uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

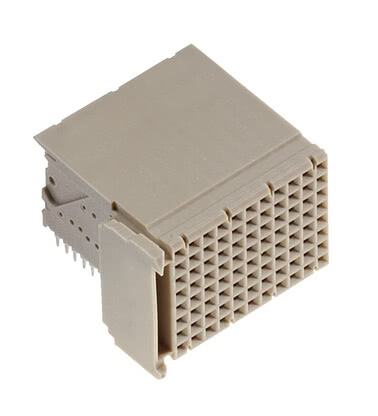

hm2.0 kontaktlist, type F Vare nr. 246-31000-15
Antall poler: 88, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, finnes med og uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 kontaktlist, type F Vare nr. 246-31300-15
Antall poler: 88, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, finnes med og uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

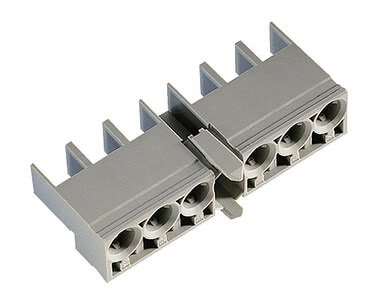

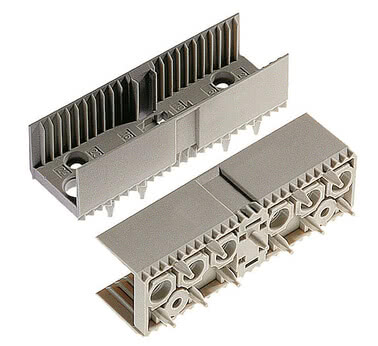

hm2.0 kontaktlist, type L Vare nr. 244-51000
for kretskorttykkelse på minst 1,44 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
Strøm

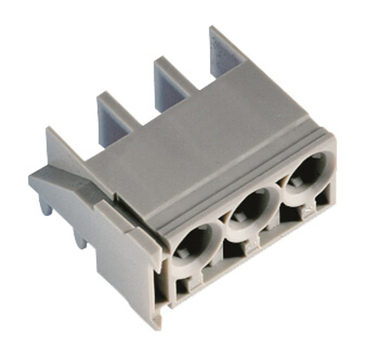

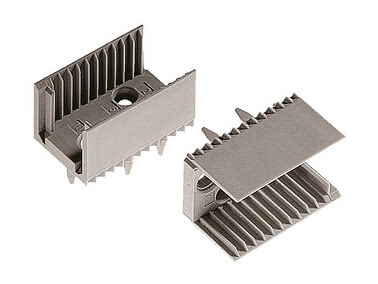

hm2.0 kontaktlist, type N Vare nr. 244-52000
for kretskorttykkelse på minst 1,44 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
Strøm
hm2.0 kontaktlist, type A15 Vare nr. 244-13000-15
Antall poler: 60, Koblingslengde 2,9 mm, for kretskorttykkelse på minst 1,44 mm, uten skjerming, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
Knivlister

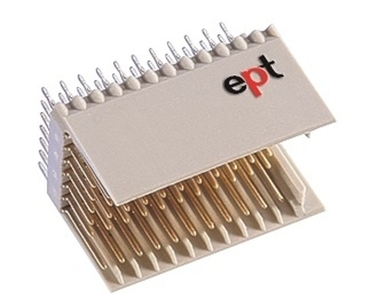

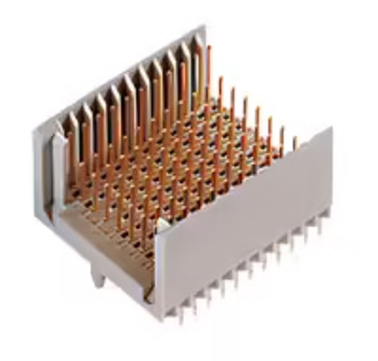

hm2.0 målerliste, type C Vare nr. 243-31320-15
Antall poler: 77, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

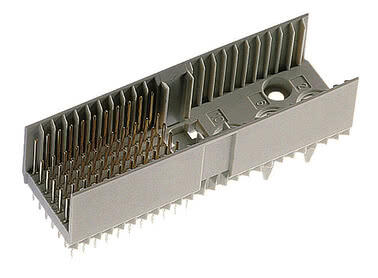

hm2.0 målerliste, type M Vare nr. 243-41010-15
Antall poler: 55, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
Strøm
hm2.0 målerliste, type M Vare nr. 243-41310-15
Antall poler: 77, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
Strøm

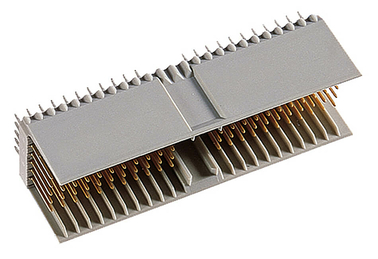

hm2.0 målerliste, type A Vare nr. 243-11010-15
Antall poler: 110, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type A Vare nr. 243-11310-15
Antall pinner: 154, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type A Vare nr. 243-11322-15
Antall pinner: 154, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type A Vare nr. 243-11323-15
Antall poler: 100, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type A Vare nr. 243-11360-15F
Antall pinner: 154, Koblingslengde 14,5 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type A Vare nr. 243-11709-15F
Antall poler: 100, Tilkoblingslengde 16 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type A Vare nr. 243-11710-15F
Antall pinner: 154, Tilkoblingslengde 16 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type A Vare nr. 243-11715-15F
Antall pinner: 154, Tilkoblingslengde 16 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type A Vare nr. 243-11734-15F
Antall pinner: 154, Koblingslengde 14,5 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

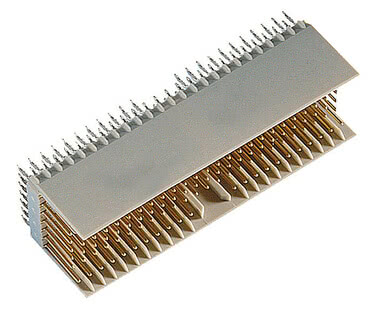

hm2.0 målerliste, type AB25 Vare nr. 243-61010-15
Antall poler: 125, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type AB25 Vare nr. 243-61310-15
Antall poler: 169, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type AB25 Vare nr. 243-61320-15
Antall poler: 169, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type AB25 Vare nr. 243-61360-15F
Antall poler: 169, Koblingslengde 14,5 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

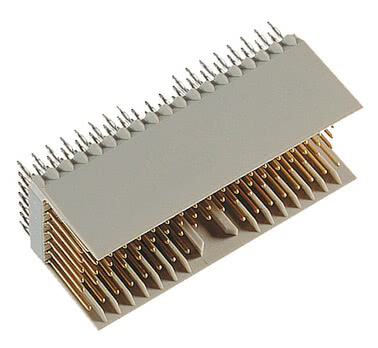

hm2.0 knivlist, type AB19 Vare nr. 243-63010-15
Antall poler: 95, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 knivlist, type AB19 Vare nr. 243-63310-15
Antall poler: 127, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 knivlist, type AB19 Vare nr. 243-63320-15
Antall poler: 127, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 knivlist, type AB19 Vare nr. 243-63360-15F
Antall poler: 127, Koblingslengde 14,5 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

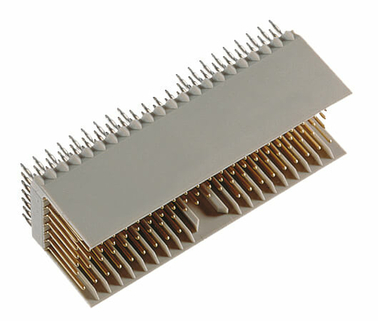

hm2.0 målerliste, type AB22 Vare nr. 243-62010-15
Antall poler: 110, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type AB22 Vare nr. 243-62310-15
Antall pinner: 146, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type AB22 Vare nr. 243-62320-15
Antall pinner: 146, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type AB22 Vare nr. 243-62360-15F
Antall pinner: 146, Koblingslengde 14,5 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

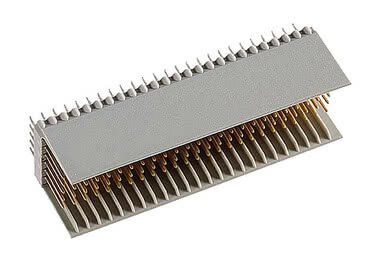

hm2.0 klingeliste, type B25 Vare nr. 243-21010-15
Antall poler: 125, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 klingeliste, type B25 Vare nr. 243-21020-15
Antall poler: 125, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 klingeliste, type B25 Vare nr. 243-21310-15
Antall poler: 175, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 klingeliste, type B25 Vare nr. 243-21320-15
Antall poler: 175, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

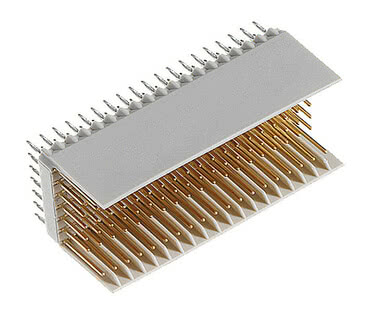

hm2.0 strømforsyningslist, type B19 Vare nr. 243-23310-15
Antall poler: 95, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 strømforsyningslist, type B19 Vare nr. 243-23320-15
Antall poler: 133, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 strømforsyningslist, type B19 Vare nr. 243-23360-15F
Antall poler: 133, Koblingslengde 14,5 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 strømforsyningslist, type B19 Vare nr. 243-23361-15F
Antall poler: 133, Koblingslengde 14,5 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 strømforsyningslist, type B19 Vare nr. 243-23371-15F
Antall poler: 133, Tilkoblingslengde 16 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 strømforsyningslist, type B19 Vare nr. 243-23700-15F
Antall poler: 133, Tilkoblingslengde 16 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 strømforsyningslist, type B19 Vare nr. 243-23716-15F
Antall poler: 133, Koblingslengde 14,5 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

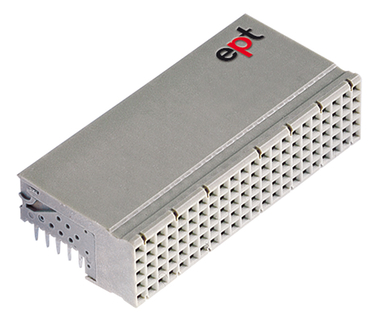

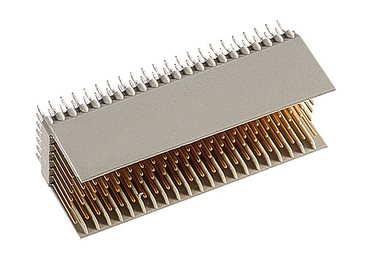

hm2.0 målerliste, type B22 Vare nr. 243-22310-15
Antall pinner: 154, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type B22 Vare nr. 243-22311-15
Antall pinner: 154, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type B22 Vare nr. 243-22312-15
Antall poler: 132, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type B22 Vare nr. 243-22320-15
Antall pinner: 154, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type B22 Vare nr. 243-22351-15F
Antall poler: 132, Koblingslengde 14,5 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type B22 Vare nr. 243-22360-15F
Antall pinner: 154, Koblingslengde 14,5 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type B22 Vare nr. 243-22361-15F
Antall pinner: 154, Koblingslengde 14,5 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type B22 Vare nr. 243-22371-15F
Antall pinner: 154, Tilkoblingslengde 16 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type B22 Vare nr. 243-22734-15F
Antall pinner: 154, Koblingslengde 14,5 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type C Vare nr. 243-31010-15
Antall poler: 55, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type C Vare nr. 243-31020-15
Antall poler: 55, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type C Vare nr. 243-31310-15
Antall poler: 77, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type D Vare nr. 245-11010-15
Antall poler: 176, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type D Vare nr. 245-11310-15
Antall poler: 220, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi

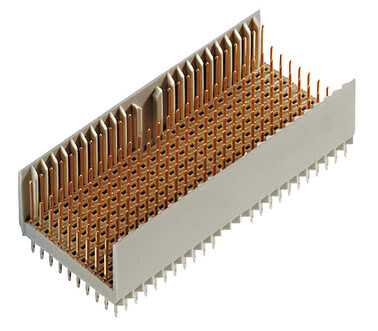

hm2.0 knivlist, type DE Vare nr. 245-61010-15
Antall poler: 200, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 knivlist, type DE Vare nr. 245-61310-15
Antall poler: 244, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type E Vare nr. 245-21010-15
Antall poler: 200, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type E Vare nr. 245-21310-15
Antall poler: 250, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type F Vare nr. 245-31010-15
Antall poler: 88, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type F Vare nr. 245-31310-15
Antall poler: 110, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type L Vare nr. 243-51000
for kretskorttykkelse på minst 1,44 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
Strøm
hm2.0 målerampe, type N Vare nr. 243-52000
for kretskorttykkelse på minst 1,44 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
Strøm
hm2.0 målerliste, type A15 Vare nr. 243-13010-15
Antall poler: 60, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type A15 Vare nr. 243-13020-15
Antall poler: 60, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type A15 Vare nr. 243-13310-15
Antall poler: 84, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 målerliste, type A Vare nr. 243-11321-15
Antall pinner: 154, Koblingslengde 3,7 mm, for kretskorttykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
Tilbehør
hm2.0 nedre skjermplate, type D Vare nr. 246-11600-1
22 kontakter, Koblingslengde 3,4 mm, for kretskorttykkelse på minst 1,44 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 Kodingsinnsats med stikkontakt Vare nr. 244-8011
for hm-fjærlister, Nøttebrun RAL 8011
Rettvinklet
hm2.0 Kodingsinnsats med stikkontakt Vare nr. 244-8012
for hm-fjærlister, Jordbærrød RAL 3018, Spesifikasjon for telefoni
Rettvinklet
hm2.0 Kodingsinnsats med stikkontakt Vare nr. 244-8013
for hm-fjærlister, Blå-lilla RAL 4005
Rettvinklet
hm2.0 Kodingsinnsats med stikkontakt Vare nr. 244-8014
for hm-fjærlister, Brilliantblå RAL 5007, 5,0 V cPCI
Rettvinklet
hm2.0 Kodingsinnsats med stikkontakt Vare nr. 244-8021
for hm-fjærlister, Resedagrønn RAL 6011
Rettvinklet
hm2.0 Kodingsinnsats med stikkontakt Vare nr. 244-8031
for hm-fjærlister, Kadmiumgult RAL 1021, 3,3 V cPCI
Rettvinklet
hm2.0 Kodingsinnsats med stikkontakt Vare nr. 244-8032
for hm-fjærlister, Skifergrå RAL 7015
Rettvinklet
hm2.0 Kodingsinnsats med stikkontakt Vare nr. 244-8033
for hm-fjærlister, Stålblå RAL 5011
Rettvinklet
hm2.0 Kodingsinnsats med stikkontakt Vare nr. 244-8034
for hm-fjærlister, Pastellorange RAL 2003
Rettvinklet
hm2.0 Kodingsinnsats med stikkontakt Vare nr. 244-8041
for hm-fjærlister, Oker-gul RAL 1024
Rettvinklet
hm2.0 Kodingsinnsats for knivlist Vare nr. 243-8011
for hm-målerlister, Nøttebrun RAL 8011
Rettvinklet
hm2.0 Kodingsinnsats for knivlist Vare nr. 243-8012
for hm-målerlister, Jordbærrød RAL 3018, Spesifikasjon for telefoni
Rettvinklet
hm2.0 Kodingsinnsats for knivlist Vare nr. 243-8013
for hm-målerlister, Blå-lilla RAL 4005
Rettvinklet
hm2.0 Kodingsinnsats for knivlist Vare nr. 243-8014
for hm-målerlister, Brilliantblå RAL 5007, 5,0 V cPCI
Rettvinklet
hm2.0 Kodingsinnsats for knivlist Vare nr. 243-8021
for hm-målerlister, Resedagrønn RAL 6011
Rettvinklet
hm2.0 Kodingsinnsats for knivlist Vare nr. 243-8031
for hm-målerlister, Kadmiumgult RAL 1021, 3,3 V cPCI
Rettvinklet
hm2.0 Kodingsinnsats for knivlist Vare nr. 243-8032
for hm-målerlister, Skifergrå RAL 7015
Rettvinklet
hm2.0 Kodingsinnsats for knivlist Vare nr. 243-8033
for hm-målerlister, Stålblå RAL 5011
Rettvinklet
hm2.0 Kodingsinnsats for knivlist Vare nr. 243-8034
for hm-målerlister, Pastellorange RAL 2003
Rettvinklet
hm2.0 Kodingsinnsats for knivlist Vare nr. 243-8041
for hm-målerlister, Oker-gul RAL 1024
Rettvinklet
hm2.0 nedre skjermplate, type A Vare nr. 244-11600-1
22 kontakter, Koblingslengde 3,4 mm, for kretskorttykkelse på minst 1,44 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 nedre skjermplate, type B25 Vare nr. 244-21600-1
25 kontakter, Koblingslengde 3,4 mm, for kretskorttykkelse på minst 1,44 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 nedre skjermplate, type B19 Vare nr. 244-23600-1
19 kontakter, Koblingslengde 3,4 mm, for kretskorttykkelse på minst 1,44 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 nedre skjermplate, type B22 Vare nr. 244-22600-1
22 kontakter, Koblingslengde 3,4 mm, for kretskorttykkelse på minst 1,44 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 nedre skjermplate, type C Vare nr. 244-31600-1
11 kontakter, Koblingslengde 3,4 mm, for kretskorttykkelse på minst 1,44 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 nedre skjermplate, type E Vare nr. 246-21600-1
25 kontakter, Koblingslengde 3,4 mm, for kretskorttykkelse på minst 1,44 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 nedre skjermplate, type F Vare nr. 246-31600-1
11 kontakter, Koblingslengde 3,4 mm, for kretskorttykkelse på minst 1,44 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Press-fit-teknologi
hm2.0 Shroud A Vare nr. 243-5525-1/1
for kretskorttykkelse 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud A Vare nr. 243-5525-2/1
for kretskorttykkelse 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud A Vare nr. 243-5525-3/1
for kretskorttykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud A Vare nr. 243-5525-4/1
for kretskorttykkelse 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud A Vare nr. 243-5525-5/1
for kretskorttykkelse < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB19 Vare nr. 243-5719-1/1
for kretskorttykkelse 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB19 Vare nr. 243-5719-2/1
for kretskorttykkelse 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB19 Vare nr. 243-5719-3/1
for kretskorttykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB19 Vare nr. 243-5719-4/1
for kretskorttykkelse 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB19 Vare nr. 243-5719-5/1
for kretskorttykkelse < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB22 Vare nr. 243-5722-1/1
for kretskorttykkelse 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB22 Vare nr. 243-5722-2/1
for kretskorttykkelse 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB22 Vare nr. 243-5722-3/1
for kretskorttykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB22 Vare nr. 243-5722-4/1
for kretskorttykkelse 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB22 Vare nr. 243-5722-5/1
for kretskorttykkelse < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB25 Vare nr. 243-5725-1/1
for kretskorttykkelse 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB25 Vare nr. 243-5725-2/1
for kretskorttykkelse 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB25 Vare nr. 243-5725-3/1
for kretskorttykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB25 Vare nr. 243-5725-4/1
for kretskorttykkelse 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud AB25 Vare nr. 243-5725-5/1
for kretskorttykkelse < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B25 Vare nr. 243-5625-1/1
for kretskorttykkelse 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B25 Vare nr. 243-5625-2/1
for kretskorttykkelse 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B25 Vare nr. 243-5625-3/1
for kretskorttykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B25 Vare nr. 243-5625-4/1
for kretskorttykkelse 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B25 Vare nr. 243-5625-5/1
for kretskorttykkelse < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B19 Vare nr. 243-5619-1/1
for kretskorttykkelse 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B19 Vare nr. 243-5619-2/1
for kretskorttykkelse 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B19 Vare nr. 243-5619-3/1
for kretskorttykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B19 Vare nr. 243-5619-4/1
for kretskorttykkelse 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B19 Vare nr. 243-5619-5/1
for kretskorttykkelse < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B22 Vare nr. 243-5622-1/1
for kretskorttykkelse 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B22 Vare nr. 243-5622-2/1
for kretskorttykkelse 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B22 Vare nr. 243-5622-3/1
for kretskorttykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B22 Vare nr. 243-5622-4/1
for kretskorttykkelse 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud B22 Vare nr. 243-5622-5/1
for kretskorttykkelse < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud C Vare nr. 243-5511-1/1
for kretskorttykkelse 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud C Vare nr. 243-5511-2/1
for kretskorttykkelse 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud C Vare nr. 243-5511-3/1
for kretskorttykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud C Vare nr. 243-5511-4/1
for kretskorttykkelse 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
hm2.0 Shroud C Vare nr. 243-5511-5/1
for kretskorttykkelse < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Rettvinklet
Andre antall stolper? Andre stabelhøyder? Alternative kontaktbelegg? Kundetilpassede varianter? Etterslepende kontakter?
Funksjoner
hm2.0-kontakt brukes blant annet i CompactPCI. Dette er en standard fra PICMG for high-end-systemer i 19-tommers teknikk med passiv bakplan. Takket være sin robuste konstruksjon og datahastigheter på opptil 3,125 Gbit/s er de egnet for høye krav til ytelse, robusthet og driftssikkerhet. hm2.0-kontakt brukes i økende grad også til industrielle applikasjoner, da den har et robust koblingssystem og, med et pitch på 2 mm, en høy kontakttetthet. kontakt er tilgjengelig med 5 eller 8 signalrader og 12 forskjellige stiftlengder.
Oversikt over detaljene
Oversikt over detaljene
Vi produserer skreddersydde, individuelle kontakt for din applikasjon.
om et tilbud på en skreddersydd kontakt
nå
- andre poltall
- andre stablehøyder
- alternative kontaktplettering
om et tilbud på en skreddersydd kontakt
nå
Standarden IEC 61076-4-101
The hard metric contact coupling series ept hm2.0 was developed and produced in accordance with the international standard IEC 61076-4-101. This ensures that users have a global standard for connecting circuit boards using multi-pole contact couplings (kontakt). Circuit boards can be exchanged without problems between systems. Viktige parametere som fiksering, skjerming og koding forblir kompatible utover selve bruksområdet.
ept hm2.0-kontakt er konstruert med et metrisk pitch på 2 mm. Disse kontakt kan uten problemer settes sammen i rekke uten å bryte pitch på 2 mm ved grensesnittene. Denne rasteroppsettet gir fordeler særlig ved utformingen av kretskortet, da det ikke oppstår plass tap innenfor de enkelte kontaktmodulene.
Modulene A, D, L og M er utstyrt med en multifunksjonsblokk. Denne tar imot kodingsinnsatsene som er foreskrevet i standarden. De sprøytestøpte føringene garanterer korrekt innretting av kniv- og hunnkontaktene i forhold til hverandre, samt en «rotasjonssperre» før kontakten etableres. Kodingsinnsatsene låses på plass eller løsnes ved hjelp av et enkelt innstikk- og trekkverktøy.
ept tilbyr fire forskjellige lengder for tilkoblingssiden (tilkoblingsside) og tre lengder for innstikksiden (innstikksside) til hm2.0-hannkontaktene. De forskjellige tilkoblingslengdene er nødvendige for å kunne opprette eller bryte bestemte signal- eller jordledninger først når man setter inn eller trekker ut komponenter. De lange tilkoblingene på 11,25 mm brukes hovedsakelig til skjermingsrekke z og f.
For å lette sammenkoblingen og unngå vridning av kontakt er isolasjonslegeme på endene utstyrt med faser. Disse fasene sikrer nøyaktig posisjonering på kretskortet og gir modulene den nødvendige stabiliteten i forhold til hverandre.
For å unngå forveksling av kretskort er det uunnværlig med en kkoding av kontakt i et moderne BUS-system. Muligheten for kkoding er allerede fastsatt i IEC 61076-4-101. Såkalte kodingsinnsatser kan klikkes på plass for hånd i multifunksjonsblokken til kontaktstiftene av typene A, D, L og M. De ulike innsatsene er fargekodet og kan dermed raskt gjenkjennes visuelt.
ept hm2.0-kontakt er konstruert med et metrisk pitch på 2 mm. Disse kontakt kan uten problemer settes sammen i rekke uten å bryte pitch på 2 mm ved grensesnittene. Denne rasteroppsettet gir fordeler særlig ved utformingen av kretskortet, da det ikke oppstår plass tap innenfor de enkelte kontaktmodulene.
Modulene A, D, L og M er utstyrt med en multifunksjonsblokk. Denne tar imot kodingsinnsatsene som er foreskrevet i standarden. De sprøytestøpte føringene garanterer korrekt innretting av kniv- og hunnkontaktene i forhold til hverandre, samt en «rotasjonssperre» før kontakten etableres. Kodingsinnsatsene låses på plass eller løsnes ved hjelp av et enkelt innstikk- og trekkverktøy.
ept tilbyr fire forskjellige lengder for tilkoblingssiden (tilkoblingsside) og tre lengder for innstikksiden (innstikksside) til hm2.0-hannkontaktene. De forskjellige tilkoblingslengdene er nødvendige for å kunne opprette eller bryte bestemte signal- eller jordledninger først når man setter inn eller trekker ut komponenter. De lange tilkoblingene på 11,25 mm brukes hovedsakelig til skjermingsrekke z og f.
For å lette sammenkoblingen og unngå vridning av kontakt er isolasjonslegeme på endene utstyrt med faser. Disse fasene sikrer nøyaktig posisjonering på kretskortet og gir modulene den nødvendige stabiliteten i forhold til hverandre.
For å unngå forveksling av kretskort er det uunnværlig med en kkoding av kontakt i et moderne BUS-system. Muligheten for kkoding er allerede fastsatt i IEC 61076-4-101. Såkalte kodingsinnsatser kan klikkes på plass for hånd i multifunksjonsblokken til kontaktstiftene av typene A, D, L og M. De ulike innsatsene er fargekodet og kan dermed raskt gjenkjennes visuelt.
hm2.0 Systemmodularitet
ept hm2.0-moduler tilbyr en rekke muligheter for å optimalisere høy kontakttetthet. Spesielt i kombinasjon med koaksiale eller fiberoptiske tilkoblinger.
Ved bruk av modul type A kan det lages kontaktforbindelser på 50 mm i trinn på 25 mm opp til en vilkårlig total lengde.
kontakt med en multifunksjonsblokk (type A, M, L) plasseres helst i begynnelsen av en stikkforbindelsesrekke. Modul type B plasseres derimot kun mellom andre moduler.
25 mm-modulene av type C og N plasseres på grunn av deres feilvendingsbeskyttelse i enden av en stikkforbindelsesrekke. Korrekt tilkobling av enheter sikres gjennom kodingsinnsatsene i multifunksjonsblokken og gjennom modulene av type C og N.
Ved bruk av modul type A kan det lages kontaktforbindelser på 50 mm i trinn på 25 mm opp til en vilkårlig total lengde.
kontakt med en multifunksjonsblokk (type A, M, L) plasseres helst i begynnelsen av en stikkforbindelsesrekke. Modul type B plasseres derimot kun mellom andre moduler.
25 mm-modulene av type C og N plasseres på grunn av deres feilvendingsbeskyttelse i enden av en stikkforbindelsesrekke. Korrekt tilkobling av enheter sikres gjennom kodingsinnsatsene i multifunksjonsblokken og gjennom modulene av type C og N.
hm2.0 for høyhastighetsapplikasjoner
Med hm2.0-kontakter fra ept kan man realisere høyhastighetsapplikasjoner. Under de nedenstående rammebetingelsene er det påvist at man har oppnådd datahastigheter på opptil 3 125 Gbit/s.
- To par hm2.0-kontakt fra ept
- To standard FR4-kort med tykkelse 1,6 mm og ledningsbanelengde 115 mm
- En standard FR4-bakplan med tykkelse 4,4 mm og ledningsbanelengde 400 mm
- Spesiell oppmerksomhet rettet mot tilkoblingsfeil, stueeffekt, skinneeffekt og dielektriske tap ved utformingen av applikasjonen
Vi stiller gjerne nærmere detaljer og relevant faglitteratur om høyhastighetsapplikasjoner med hm2.0-kontakter til disposisjon. Ta kontakt med oss.
FAQ: Spørsmål og svar om hm2.0
Hvilke datahastigheter er hm2.0-kontakt egnet for? Kan man med et hm2.0-bakplansystem presse inn på begge sider i det samme hull i kretskortet?
Hvilke datahastigheter er hm2.0-kontakt egnet for?
hm2.0-kontakt muliggjør datahastigheter på opptil 3,125 Gbit/s.
Kan man med et hm2.0-bakplansystem presse inn på begge sider i det samme hull i kretskortet?
Nei, det er dessverre ikke mulig. Vi har imidlertid funnet en annen løsning på dette. De rette hannkontaktene er også tilgjengelige med lange pinner. Det betyr at etter innpressingsprosessen presses det på en «shroud» på baksiden av «bakplan». Dermed kan også såkalte «rear Transition Boards» plugges inn fra baksiden.
