flexilink PCB-kontakter
flexilinkjumper er en fleksibel, ikke-pluggbar kretskortkobling som overbeviser med sin plassbesparende utforming og samtidig høy strøm strømføringsevne e på 11 ampere per pin.
I likhet med flexilinkjumper sikrer flexilinkb-t-b en pålitelig kontakt ved mekaniske belastninger som støt og vibrasjon takket være «press-fit-teknologi».
Filtre
kort-til-kort

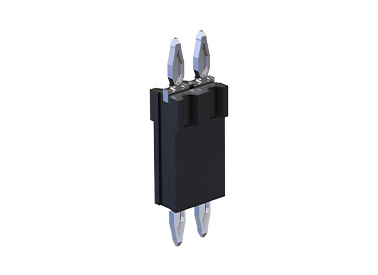

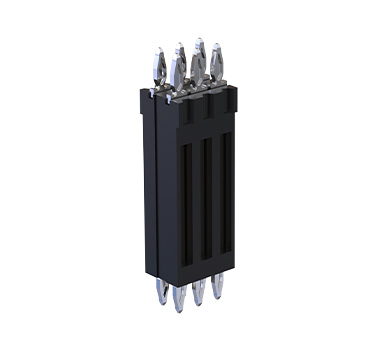

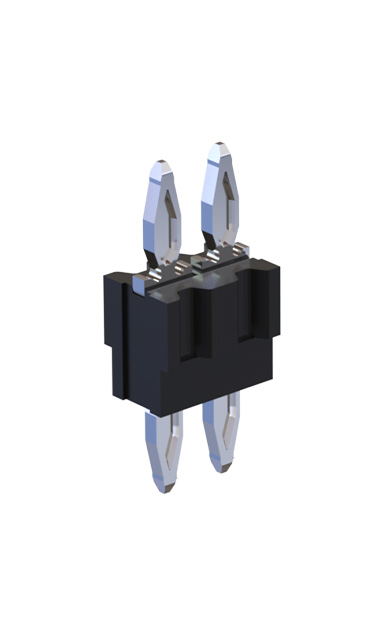

flexilink b-t-b, 5 mm høyde Vare nr. 990-52XNN050-110
5 mm høyde, for to-trinns innpressingsprosess, 1–3 kontaktrader, Plass- og kostnadsbesparelse, erstatter avstandsstykker, Artikelnummerkode: X = antall rader, NN = antall poler per rad, For henvendelser, vennligst kontakt vår salgsavdeling.
Parallell
Press-fit-teknologi
Strøm
Robust
flexilink b-t-b, 10 mm høyde Vare nr. 990-52XNN100-110
10 mm høyde, for to-trinns innpressingsprosess, 1–3 kontaktrader, Plass- og kostnadsbesparelse, erstatter avstandsstykker, Artikelnummerkode: X = antall rader, NN = antall poler per rad, For henvendelser, vennligst kontakt vår salgsavdeling.
Parallell
Press-fit-teknologi
Strøm
Robust

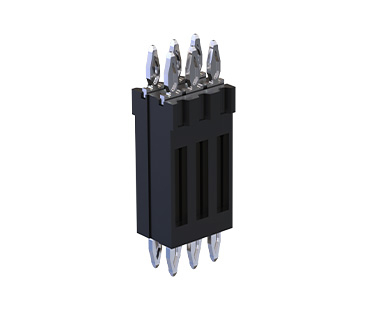

flexilink b-t-b, 15 mm høyde Vare nr. 990-52XNN150-110
15 mm høyde, for to-trinns innpressingsprosess, 1–3 kontaktrader, Plass- og kostnadsbesparelse, erstatter avstandsstykker, Artikelnummerkode: X = antall rader, NN = antall poler per rad, For henvendelser, vennligst kontakt vår salgsavdeling.
Parallell
Press-fit-teknologi
Strøm
Robust
flexilink b-t-b, 20 mm høyde Vare nr. 990-52XNN200-110
20 mm høyde, for to-trinns innpressingsprosess, 1–3 kontaktrader, Plass- og kostnadsbesparelse, erstatter avstandsstykker, Artikelnummerkode: X = antall rader, NN = antall poler per rad, For henvendelser, vennligst kontakt vår salgsavdeling.
Parallell
Press-fit-teknologi
Strøm
Robust

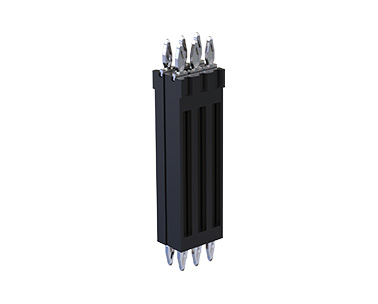

flexilink b-t-b, 25 mm høyde Vare nr. 990-52XNN250-110
25 mm høyde, for to-trinns innpressingsprosess, 1–3 kontaktrader, Plass- og kostnadsbesparelse, erstatter avstandsstykker, Artikelnummerkode: X = antall rader, NN = antall poler per rad, For henvendelser, vennligst kontakt vår salgsavdeling.
Parallell
Press-fit-teknologi
Strøm
Robust
bro

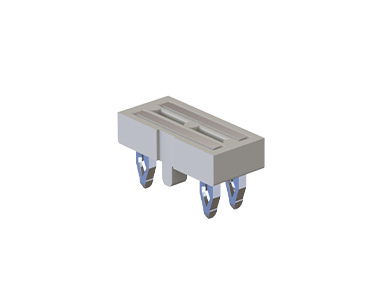

flexilink-koblingsledning, 2 kontakter Vare nr. 991-500200-11
2 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm

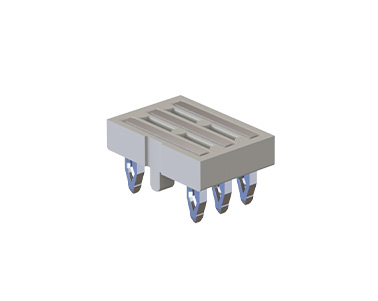

flexilink-koblingsledning, 3 kontakter Vare nr. 991-500300-11
3 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm

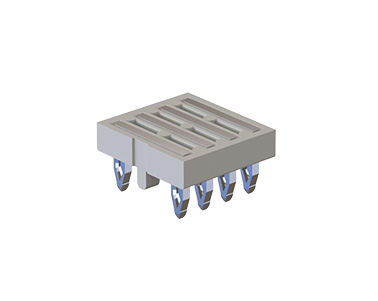

flexilink-koblingsledning, 4 kontakter Vare nr. 991-500400-11
4 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm

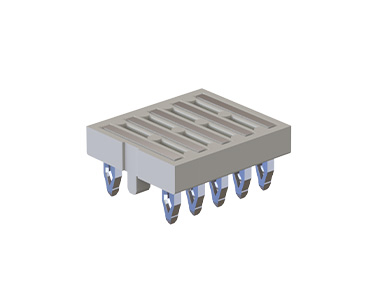

flexilink-koblingsledning, 5 kontakter Vare nr. 991-500500-11
5 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm

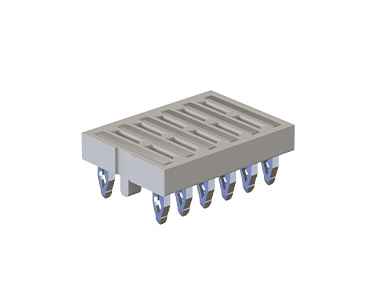

flexilink-koblingsledning, 6 kontakter Vare nr. 991-500600-11
6 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm

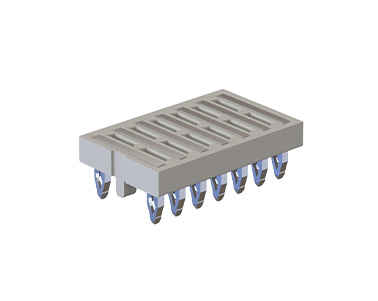

flexilink-koblingsledning, 7 kontakter Vare nr. 991-500700-11
7 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm

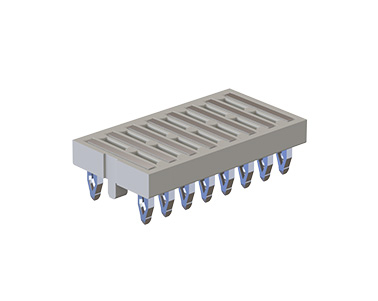

flexilink-koblingsledning, 8 kontakter Vare nr. 991-500800-11
8 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm

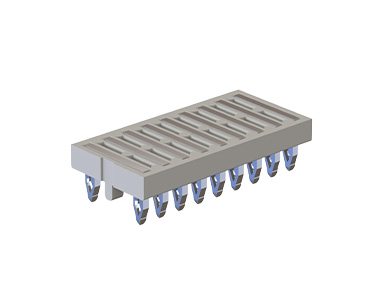

flexilink-koblingsledning, 9 kontakter Vare nr. 991-500900-11
9 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm

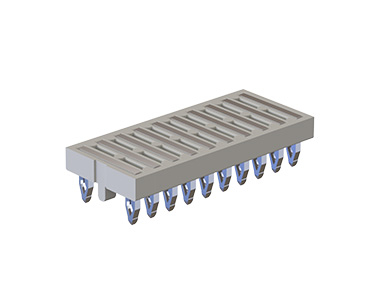

flexilink-koblingsledning, 10 kontakter Vare nr. 991-501000-11
10 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm

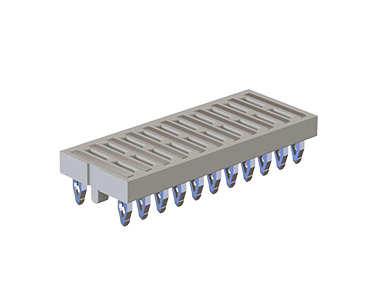

flexilink-koblingsledning, 11 kontakter Vare nr. 991-501100-11
11 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm

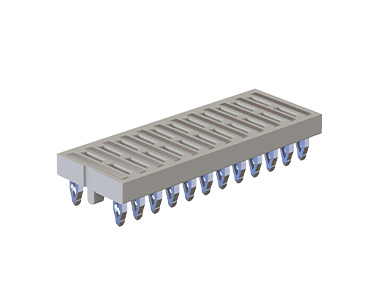

flexilink-koblingsledning, 12 kontakter Vare nr. 991-501200-11
12 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm

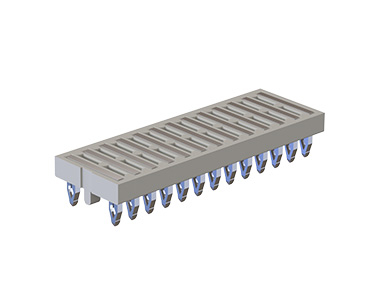

flexilink-koblingsledning, 13 kontakter Vare nr. 991-501300-11
13 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm

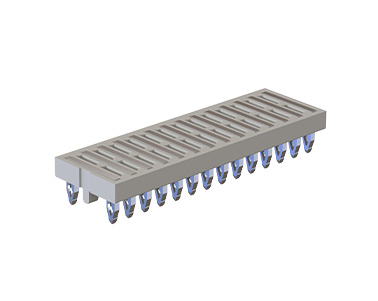

flexilink-koblingsledning, 14 kontakter Vare nr. 991-501400-11
14 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm

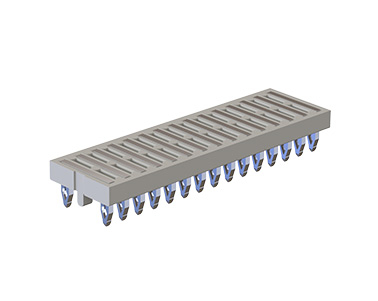

flexilink-koblingsledning, 15 kontakter Vare nr. 991-501500-11
15 kontakter, 11 A strømbelastning, lite plassbehov, enkel montering uten lodding, kan utstyres fleksibelt med 2 eller 4 mm raster
Horisontal
Press-fit-teknologi
Strøm
Andre antall stolper? Andre stabelhøyder? Alternative kontaktbelegg? Kundetilpassede varianter? Etterslepende kontakter?
flexilink: Oversikt
kretskortkontakt i innpressteknologi
Vår robuste flexilink-kontakt i «press-fit-teknologi» er perfekt for en solid tilkobling i applikasjoner med høye koblingsstrømmer.
Flexilink finnes i to varianter
: – flexilinkjumper for horisontale
kretskortforbindelser – flexilinkb-t-b for parallelle kretskortforbindelser
Flexilink finnes i to varianter
: – flexilinkjumper for horisontale
kretskortforbindelser – flexilinkb-t-b for parallelle kretskortforbindelser
flexilinkjumper for horisontale kretskortforbindelser:
Den overbeviser med sin plassbesparende utforming og samtidig høy strømføringsevne. kortavstand på 1 millimeter og et plassbehov på bare 3,8 millimeter på kretskortet muliggjør maksimal utnyttelse av plassen og mangfoldig bruk av koblingen, for eksempel for sammenkobling av LED-kretskort. Høyden på kretskortkoblingen er bare 2 millimeter.
Den overbeviser med sin plassbesparende utforming og samtidig høy strømføringsevne. kortavstand på 1 millimeter og et plassbehov på bare 3,8 millimeter på kretskortet muliggjør maksimal utnyttelse av plassen og mangfoldig bruk av koblingen, for eksempel for sammenkobling av LED-kretskort. Høyden på kretskortkoblingen er bare 2 millimeter.

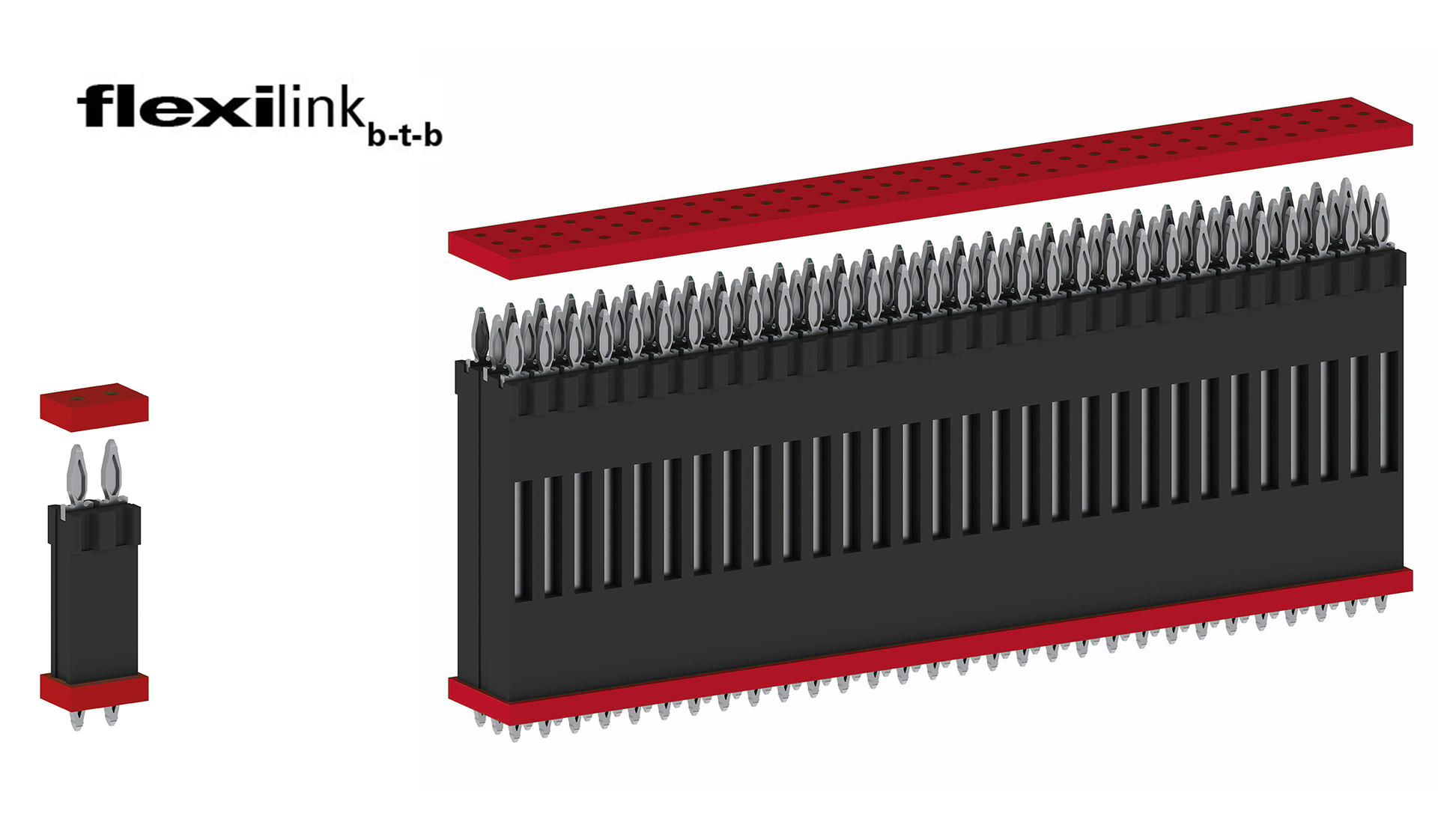

flexilinkb-t-b for parallelle kretskortforbindelser:
flexilinkb-t-b-Steckverbinderen med 2,54 mm pitch garanterer deg en høykvalitets kretskortforbindelse ved hjelp av press-fit-teknologi. Den tosidige kontakt er DEN løsningen for høye koblingsstrømmer, siden ingen kontaktovergang begrenser strømføringsevne.
Den klare fordelen: Med bare én komponent opprettes både en mekanisk og en elektrisk forbindelse. avstandsstykke er overflødige – dermed sparer du ikke bare plass på kretskortet, men også kostnader.
flexilinkb-t-b tilpasser seg dine behov: Du kan velge flexilinkb-t-b for kortavstander fra 5 til 25 millimeter, samt kombinere ulike rader og poltall med hverandre.
flexilinkb-t-b-Steckverbinderen med 2,54 mm pitch garanterer deg en høykvalitets kretskortforbindelse ved hjelp av press-fit-teknologi. Den tosidige kontakt er DEN løsningen for høye koblingsstrømmer, siden ingen kontaktovergang begrenser strømføringsevne.
Den klare fordelen: Med bare én komponent opprettes både en mekanisk og en elektrisk forbindelse. avstandsstykke er overflødige – dermed sparer du ikke bare plass på kretskortet, men også kostnader.
flexilinkb-t-b tilpasser seg dine behov: Du kan velge flexilinkb-t-b for kortavstander fra 5 til 25 millimeter, samt kombinere ulike rader og poltall med hverandre.
Vi produserer skreddersydde, individuelle kontakt for din applikasjon.
om et tilbud på en skreddersydd kontakt
nå
- andre poltall
- andre stablehøyder
- alternative kontaktplettering
om et tilbud på en skreddersydd kontakt
nå

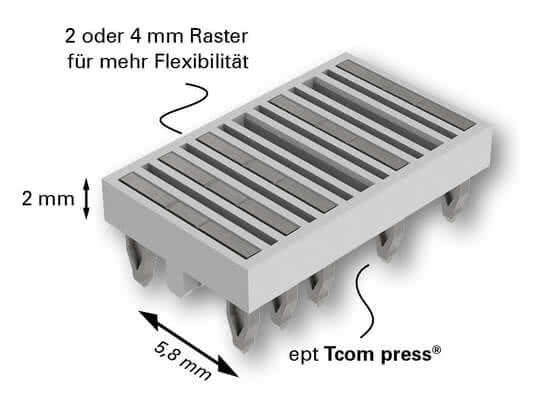

Funksjoner ved kretskortkontakten flexilink jumper
flexilinkjumper er en fleksibel, ikke-pluggbar kretskortkobling som overbeviser med sitt plassbesparende design og samtidig høy strøm strømføringsevne på 11 ampere per pin. Den har en variabel kortavstand ( pitch ) på 2 eller 4 millimeter og tilbyr 2 til 15 kontaktbroer. Dette muliggjør kortavstander helt etter dine ønsker. Dermed egner den seg spesielt godt for anvendelser som LED-lister innen bygnings-, automatiserings- og bilelektronikk. Den tåler utmerket sterke mekaniske belastninger som støt og vibrasjon. Det er ikke nødvendig med en komplisert loddeprosess – flexilinkjumperen sørger for en ukomplisert tilkobling av to eller flere kretskort ved hjelp av press-fit-teknologi.
Funksjoner ved Flexilink-jumper
- variabelt pitch fra 2 til 4 millimeter
- 2 til 15 kontaktbroer
- opptil 11 A strømføringsevne per pin
- Plass- og kostnadsbesparelse, erstatter avstandsstykke
- kun én komponent for tilkoblingen
- tåler høye mekaniske belastninger, støt og vibrasjon
- Eliminering av loddeprosessen gjennom innpressing
- mulig
- individuell kortavstand press-fit-sone Tcom press®
Bruksområder
- LED i bygnings-, automatiserings- og bilteknologi
- Drivteknologi
- Sensorteknologi

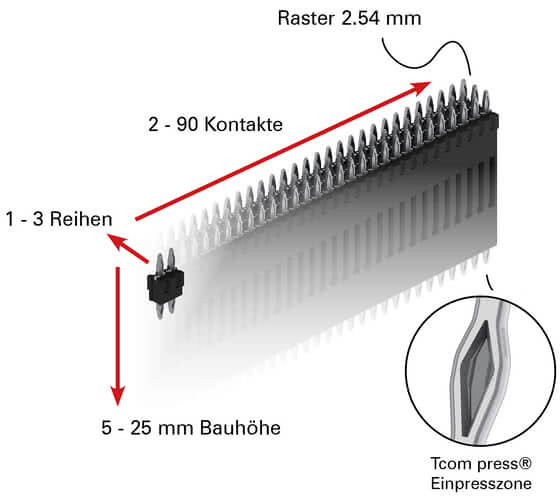

Funksjoner ved kretskortkontakten flexilink b-t-b
I likhet med flexilinkjumper sikrer flexilinkb-t-b pålitelig kontakt ved mekaniske belastninger som støt og vibrasjon takket være «press-fit-teknologi». Flexilinkb-t-b kan tilpasses fleksibelt til din applikasjon: Konfigurer din flexilinkb-t-b med hensyn til «byggehøyde» samt «antall rader» og kontakter. Det er mulig med én til tre kontaktrader, to til nitti pinner og kortavstander mellom kretskortene på mellom 5 og 25 millimeter. Hver pinne har en strømføringsevne på opptil 11 ampere. Dermed er flexilinkb-t-b spesielt egnet for høystrømsapplikasjoner og yter best ved vanlige anvendelser med kretskort med tykt kobberlag.
Funksjoner B2B
- Opptil 11 A strømstrømføringsevne per pin
- 2 til 90 kontakter
- 5 til 25 millimeter byggehøyde
- 1 til 3 rader
- Plass- og kostnadsbesparelse, erstatter avstandsstykke
- Kun én komponent nødvendig
- for tilkobling Høy mekanisk belastning ved støt og vibrasjon
- Ingen loddeprosess nødvendig – press-fit-teknologi press-fit-sone Tcom
- press®
Bruksområder
Verktøymaskiner
Landbruksteknologi
Bilindustri
Intralogistikk
Løfte- og kranteknikk
Drivteknikk
Landbruksteknologi
Bilindustri
Intralogistikk
Løfte- og kranteknikk
Drivteknikk
FAQ: Spørsmål og svar om flexilink-kretskortkontakter
Kan man også presse Flexilink inn i en tykkere kobberplate? Hvorfor er det et «minste ordrekvantum» hos flexilink?
Kan man også presse Flexilink inn i en tykkere kobberplate?
Ja, Flexilink egner seg utmerket til innpressing i kretskort med tykt kobberlag.
Hvorfor er det et «minste ordrekvantum» hos flexilink?
Minimumsbestillingsmengdene skyldes det store rådgivningsarbeidet, den komplekse maskinteknologien og de høye oppsettkostnadene for pressen.
Attester
Vi respekterer våre kunders ønske om diskresjon og oppgir derfor ingen kilder nedenfor.
Vi garanterer imidlertid fullt og helt for at disse uttalelsene er autentiske.
Vi garanterer imidlertid fullt og helt for at disse uttalelsene er autentiske.
Ved hjelp av flexilink fra ept klarte vi å løse plassproblemene våre og lansere vår nye utvikling på markedet i henhold til tidsplanen.
Takket være epts gasstette «press-fit-sone» kunne vi bruke flexilink for å sikre at det ikke oppstod kontaktbrudd, selv ved innstøpte komponenter.
Med Flexilink kan vi oppnå nøyaktig den avstanden mellom kretskortene som vi trenger.
I våre tester under ekstreme belastninger med støt og vibrasjon oppnådde vi de beste resultatene med flexilink: Det var ingen kontaktbrudd ved koblingspunktene mellom Flexilink-pinner og kretskortets gjennomplettert hull!
Med Flexilink trenger vi bare én komponent i stedet for to for å koble kretskortene sikkert sammen.
