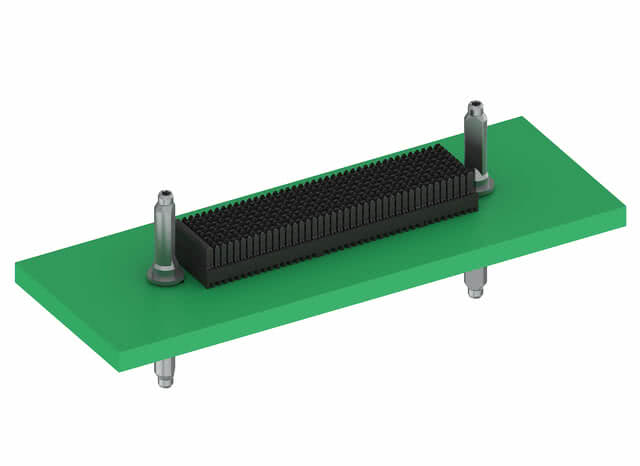

Velox høyhastighets bakplate

Velox® er et modulært kontaktkonnektorsystem for høyhastighets bakplan-applikasjoner. Det er spesielt utviklet for markeder med høye ytelseskrav.
Velox®-produktserien oppfyller de strenge kravene til VITA46-systemer. Det finnes fire ulike typer med mulighet for individuell konfigurering. Dette gir utviklere større fleksibilitet ved utformingen av kretskortlayoutene.
Den 1,27 µm tykke gulloverflaten sikrer dessuten systemets lange levetid.

Funksjoner

10 Gbit/s
Robust design
Testet i henhold til VITA46
Lang levetid 200 koblingssykluser
«Heavy Gold»-belegg
Innvendige kontakter
Modulært kontaktorsystem
Individuell kontaktkonfigurasjon

Bruksområder

Militære
luftfarts- og
romfartssystemer for tunge belastninger
Telekommunikasjon / dataoverføring

Velox: Oversikt

Fakta i korthet Bruksområder Velox-produkter Funksjoner VITA46-spesifikasjon Utviklerperspektiv VANLIGE SPØRSMÅL

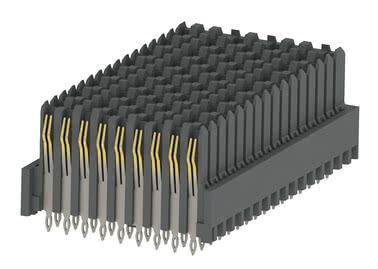

16-venstre

Velox 16-venstre Vare nr. 308-52100-41

Overflate på press-fit-sonen: SnPb, Fullt utstyrt (144 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox 16-venstre Vare nr. 308-52100-41 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	144
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, SnPb på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314

Velox 16-venstre Vare nr. 308-52100-42

Overflate på press-fit-sonen: Sn (RoHS-kompatibel), Fullt utstyrt (144 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox 16-venstre Vare nr. 308-52100-42 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	144
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, Sn på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

senter

Velox-senteret Vare nr. 308-50100-41

Overflate på press-fit-sonen: SnPb, Fullt utstyrt (144 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox-senteret Vare nr. 308-50100-41 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	144
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, SnPb på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314

Velox-senteret Vare nr. 308-50100-42

Overflate på press-fit-sonen: Sn (RoHS-kompatibel), Fullt utstyrt (144 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox-senteret Vare nr. 308-50100-42 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	144
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, Sn på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

Velox-senteret Vare nr. 308-50101-41

Overflate på press-fit-sonen: SnPb, Individuelt bestykket (135 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox-senteret Vare nr. 308-50101-41 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	135
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, SnPb på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314

Velox-senteret Vare nr. 308-50101-42

Overflate på press-fit-sonen: Sn (RoHS-kompatibel), Individuelt bestykket (135 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox-senteret Vare nr. 308-50101-42 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	135
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, Sn på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

Velox-senteret Vare nr. 308-50102-41

Overflate på press-fit-sonen: SnPb, Individuelt bestykket (71 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox-senteret Vare nr. 308-50102-41 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	71
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, SnPb på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314

Velox-senteret Vare nr. 308-50102-42

Overflate på press-fit-sonen: Sn (RoHS-kompatibel), Individuelt bestykket (71 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox-senteret Vare nr. 308-50102-42 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	71
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, Sn på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

Velox-senteret Vare nr. 308-50103-41

Overflate på press-fit-sonen: SnPb, Individuelt bestykket (80 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox-senteret Vare nr. 308-50103-41 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	80
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, SnPb på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314

Velox-senteret Vare nr. 308-50103-42

Overflate på press-fit-sonen: Sn (RoHS-kompatibel), Individuelt bestykket (80 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox-senteret Vare nr. 308-50103-42 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	80
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, Sn på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

16-høyre

Velox 16-høyre Vare nr. 308-51100-41

Overflate på press-fit-sonen: SnPb, Fullt utstyrt (144 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox 16-høyre Vare nr. 308-51100-41 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	144
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, SnPb på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314

Velox 16-høyre Vare nr. 308-51100-42

Overflate på press-fit-sonen: Sn (RoHS-kompatibel), Fullt utstyrt (144 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox 16-høyre Vare nr. 308-51100-42 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	144
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, Sn på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

8-venstre

Velox 8-venstre Vare nr. 308-52200-41

Overflate på press-fit-sonen: SnPb, Fullt utstyrt (72 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox 8-venstre Vare nr. 308-52200-41 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	72
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, SnPb på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314

Velox 8-venstre Vare nr. 308-52200-42

Overflate på press-fit-sonen: Sn (RoHS-kompatibel), Fullt utstyrt (72 kontakter), Tilkoblingsteknikk: Presskobling, Raster 1,8 mm, Dataoverføringshastighet 10 Gbit/s

Rettvinklet

Press-fit-teknologi

Høy hastighet

Robust

Vis mer produktinformasjon

Velox 8-venstre Vare nr. 308-52200-42 - Tekniske data

Grunnleggende

Spesifikasjon	VITA 46
Antall kontakter	72
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	1,62 mm
Driftstemperatur	-55 °C til +105 °C

Materiale

Isolerende kropp	LCP, UL 94 V-0
CTI-verdi IEC 60112	175
Kontaktmateriale	Fosforbronse
Kontakt belegg	1,27 µm Au over Ni på kontaktflaten, Sn på innpressingssonen

Mekanisk

Rutenettdimensjon	1,8 mm
Innsettingskraft per kontakt	maks. 0,75 N
Trekkraft per kontakt	min. 0,15 N
Levetid	200 stikk-sykluser

Elektrisk

Driftsstrøm	1,0 A (<30 °C)
Driftsspenning	50 VAC toppverdi eller likestrøm
Testspenning	500 V (vekselstrøm/likestrøm)
Kontaktmotstand	maks. 80 mΩ
Luft- og krypeavstand	≥ 0,7 mm
Isolasjonsmotstand	min. 1000 MΩ
Dataoverføring	10 Gbit/s

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

Andre antall stolper? Andre stabelhøyder? Alternative kontaktbelegg? Kundetilpassede varianter? Etterslepende kontakter?

Be om tilpassede kontakter

" Ikke den rette for deg? Be om en spesialtilpasset kontakt nå!

Username:

Tusen takk! Vi skal vurdere forespørselen din og ta kontakt med deg.

Har du spørsmål, står vi alltid til disposisjon via e-post eller telefon.

Ingen passende produkter funnet – Be om produktinformasjon nå:

Felt merket med * er obligatoriske.

Selskap *

Hilsen

Fornavn *

Navn *

Gate *

POSTCODE *

Beliggenhet *

Land *

e-post *

Telefon *

Produktkrav *

Du kan lese personvernerklæringen vår her.

Funksjoner

Velox®-kontaktene har en robust konstruksjon med en gullbelegg på 1,27 μm (50 mikron) i tykkelse. Kontaktene er plassert på innsiden og er dermed ekstra beskyttet. Alle disse egenskapene bidrar til en svært lang levetid på minst 200 koblingssykluser. Velox® er derfor spesielt egnet for høyhastighets-backplane-applikasjoner med en datagjennomstrømning på 10 Gbit/s. Koblingens høye motstandsdyktighet er allerede bevist i tester utført i henhold til VITA-46-standarden.

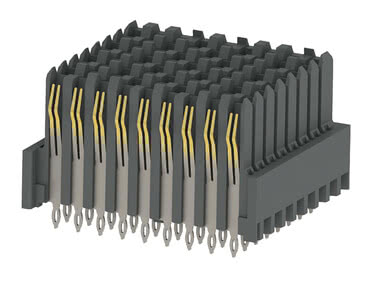

Velox1 — Velox 8-venstre
Oversikt over detaljene

Velox2 — Velox 16-venstre
Oversikt over detaljene

VITA46-spesifikasjonen

Vita46-spesifikasjonene, også kjent som VPX, beskriver et nytt høyhastighets kontaktboksystem. Blant annet overføres Gigabit Ethernet, PCI Express, Serial RapidIO og InfiniBand. Formfaktorene 6HE og 3HE for Europakort, kjent fra VMEbus, støttes for å sikre maksimal kompatibilitet. Dette gjør også hybridsystemer mulig. VITA 46-standarden ble utviklet av organisasjonen VITA, hovedsakelig for datasystemer som må tåle høye belastninger, for eksempel i militære applikasjoner.

Fire forskjellige utførelser kan kombineres modulært med hverandre. Velox®-kontakter er svært fleksible takket være det varierende antallet kontakter. Denne egenskapen understrekes av muligheten til å utstyre variantene individuelt.

Utviklerperspektiv

"Velox®-kontaktboksystemet er utviklet av ept spesielt for VITA-46-systemer, også kjent under navnet VPX. Velox® består av fire forskjellige kontakttyper som kan kobles sammen modulært. I tillegg kan kunden selv velge antall kontakter. Man bestiller enten fullt utstyrte kontakter med henholdsvis 72 eller 144 kontakter, eller en individuell kontaktkonfigurasjon. Dette gir utviklere stor fleksibilitet ved utformingen av kretskort. Systemet er spesielt utviklet for applikasjoner med høye ytelseskrav. Takket være gullbelegget og kontaktene som ligger inne i isolasjonshuset, er det ekstremt motstandsdyktig.»

FAQ: Spørsmål og svar om Velox

Hvilke dataoverføringshastigheter er Velox®-kontaktene egnet for? Er Velox®-kontakter fra ept kompatible med andre kontakter på markedet? Kan ept tilby individuell kontaktkonfigurasjon for Velox®-kontaktene?

Hvilke dataoverføringshastigheter er Velox®-kontaktene egnet for?

Velox®-kontaktene muliggjør dataoverføringshastigheter på opptil 10 Gbit/s.

Er Velox®-kontakter fra ept kompatible med andre kontakter på markedet?

ept garanterer full krysskompatibilitet mellom Velox®-kontaktene og alle VITA-46-systemer som finnes på markedet.

Kan ept tilby individuell kontaktkonfigurasjon for Velox®-kontaktene?

Alle fire ulike typene av Velox®-kontakter er tilgjengelige med individuell utforming.
