Hvordan fungerer dobbeltsidig kontakt? Hvilke dataoverføringshastigheter kan du oppnå med Zero8-kontakter? Hva er fordelene med det lukkede skjermkonseptet? Hvor fleksibelt kan du utforme enhetsdesignet ditt med Zero8-kontakter? Du
finner svarene på spørsmålene dine i denne korte animasjonsfilmen. Ta en titt her (eller på YouTube)!
Funksjoner ved 0,8 mm SMT-kontakter med ScaleX-teknologi

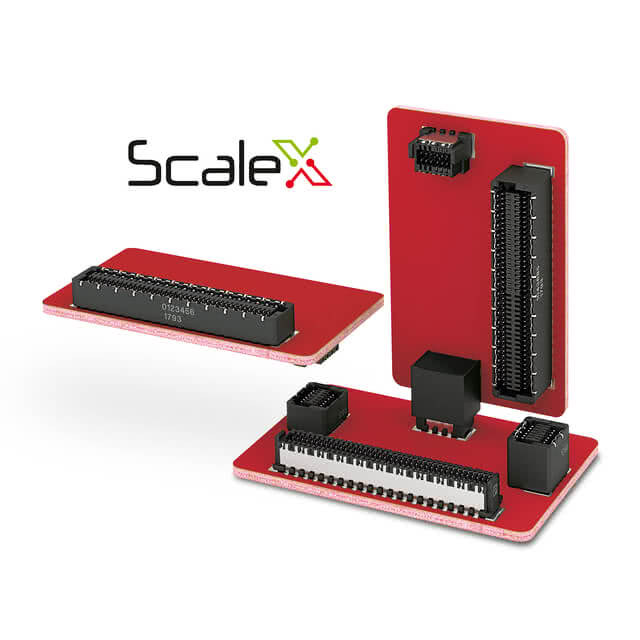

ScaleX – dette merket står for dobbeltsidig, robust kontaktteknologi i et variabelt skalerbart kontaktorsystem.
Våre fjærkontaktplugger i Zero8-serien tilbyr en spesielt pålitelig kontakt gjennom ScaleX. Dette gjør dem ypperlige for anvendelser i krevende industriområder. Selv vedvarende belastninger, som for eksempel fra vibrasjoner og støt, utgjør ikke noe problem for de høykvalitets tyske kontaktpluggene. Samtidig nyter du full fleksibilitet på grunn av skalerbarheten til board-to-board-kontaktpluggene.
Zero SMT-sokkel
Oversikt over detaljene
Vri-sikring
for korrekt tilkobling av plugg og stikkontakt
Innføringsskråflater
for å kompensere for forskyvning i midten og vinkelforskyvning ved sammenstøping
Boardlock
for en solid tilkobling til kretskortet
Kodetapp
for korrekt plassering av kontakten på kretskortet
Koplanaritet
for pålitelig lodding under bearbeiding
Meniskdannelse
for høy stabilitet og belastbarhet i loddepunktet
Zero SMT-kontakt
Oversikt over detaljene
Dobbeltsidig kontaktsystem
for pålitelig kontakt i industrielle miljøer (støt, vibrasjon, temperatursvingninger, skadelige gasser)
Glatt kontaktflate
Kontaktflaten på den homogene valsesiden med overflater av høy kvalitet muliggjør 500 koblingssykluser
Beskyttede kontakter
Optimert kontakt- og husgeometri reduserer risikoen for skader på kontaktene
Datastrøm
HF-optimalisert kontaktgeometri sikrer dataoverføringshastigheter på 16 Gbit/s
EMC-skjerming
Dobbeltsidig skjerming sikrer høy elektromagnetisk kompatibilitet for optimal signalintegritet i industrielle miljøer
Toleranseutjevning
Høy pålitelighet takket være stor toleranseutjevning
Kjønnsnøytralt kontaktsystem: Dobbeltsidig kontakt for maksimal kontaktsikkerhet ved SMT-kontakter
I motsetning til konvensjonelle SMD-kontakter, som oppretter kontakt ved hjelp av en knivkontakt og en fjærkontakt, har vår skjermede Zero8-kretskortkontakt både en knivkontakt og en fjærkontakt på hvert kontaktpar (plugg eller sokkel). Med denne pålitelige tilkoblingsteknologien sikrer denne kontakten med 0,8 mm raster en dobbel kontakt på en enkelt pinne og gir høy redundans og dermed høyeste kontaktsikkerhet. Dermed sikrer det kjønnsnøytrale kontaktsystemet en sikker, robust og gasstett kontakt til tross for ytre påvirkninger som støt, vibrasjoner, termiske sykluser og skadelig gass. Den svært høye toleranseutjevningen på 0,4 mm i tilkoblet tilstand, muliggjort av det kjønnsnøytrale kontaktsystemet til Zero8-kontakten, gjør kontakten ekstra skalerbar.
Geometrien til isolasjonshuset er dessuten utformet slik at kontaktene forsvinner inn i isolasjonshuset og dermed er beskyttet på en måte som gjør det nærmest umulig å skade kontaktene. I tillegg forhindrer geometrien pålitelig feilaktig sammenkobling av kontaktene.

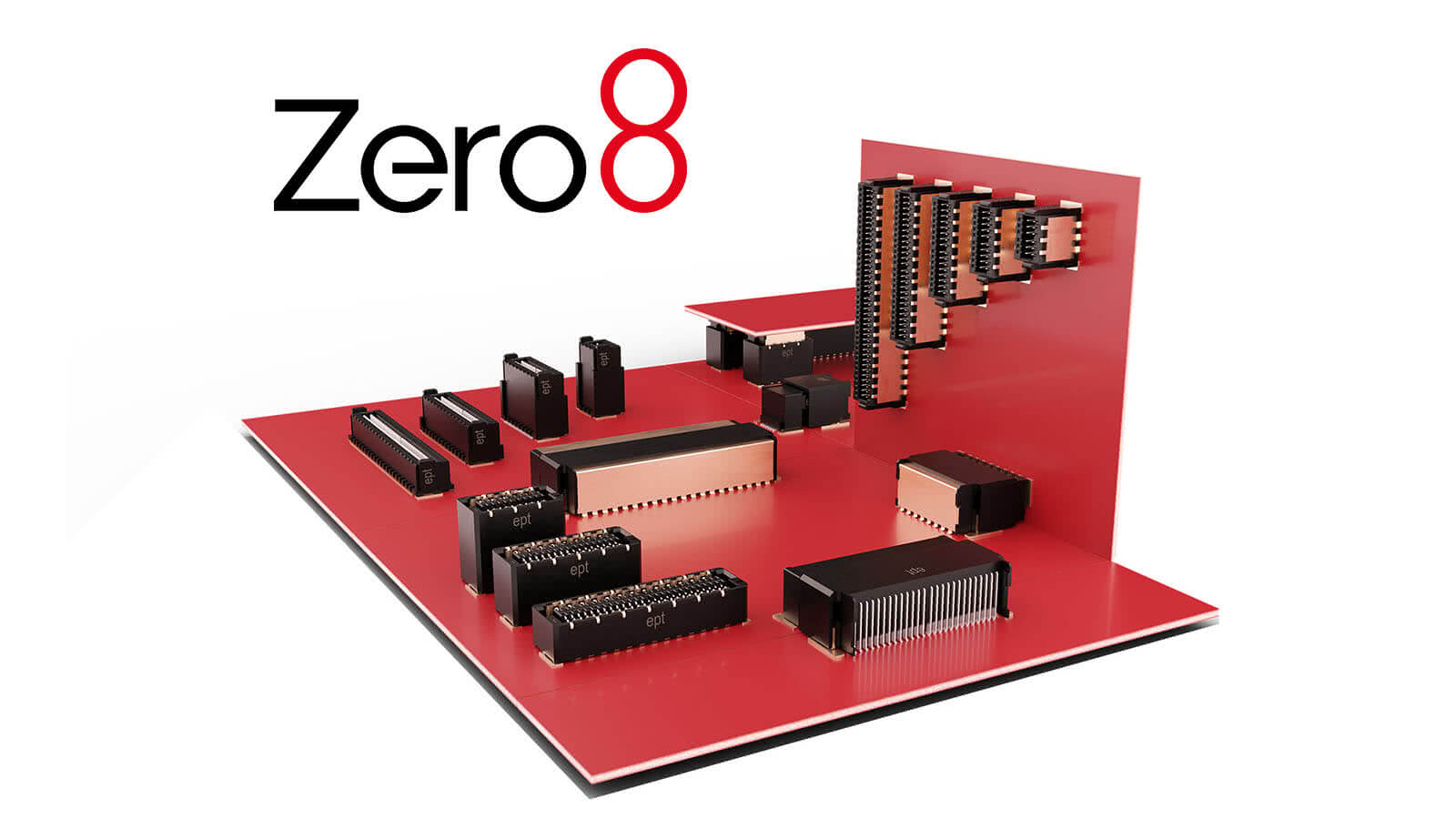

Fleksible avstander mellom kretskort: Passende kretskortkontakter for alle behov
Våre kretskortkontakter er robuste og sikrer god toleranseutjevning. Både under installasjon og når de er koblet til, tilpasser SMT-kontaktene seg til dine individuelle behov. Kontaktene tåler til og med feilaktig bruk uten problemer. Uansett hva du planlegger, kan du stole på Zero8-kontaktene.

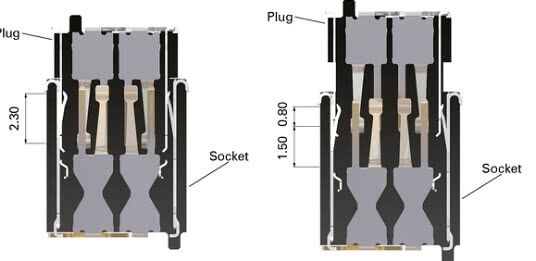

De flerpolige kontaktene fra produsenten ept trenger ikke å settes helt inn. Takket være et innstikkingsområde på 2,3 mm passer ept-kontaktene perfekt inn i dine applikasjoner. Stikkontakt og hylse kan settes inn variabelt innenfor et område på 1,5 mm uten at dette påvirker dataoverføringen. Avhengig av behov kan kretskortavstander på 6,00 til 21,00 mm realiseres.
Ved å stikke kontakten helt inn oppnås den minste mulige avstanden mellom kretskortene. For å oppnå størst mulig avstand skal du bare stikke pluggen og kontakten 0,8 mm inn i hverandre. Denne kontaktflaten er allerede tilstrekkelig for å sikre en rask og sikker forbindelse.
Zero8-kretskortkontakter spesifisert i henhold til PICMG Modblox7
ModBlox7 beskriver grunnspesifikasjonen for en modulær boks-PC, bestående av ulike funksjonelle komponenter, som CPU, strømforsyning og I/O-porter. Denne nye, produsentuavhengige standarden gjør det mulig for brukere å realisere et bredt spekter av enhetskombinasjoner i modulær design gjennom interoperable funksjonsenheter. PICMG®s mål var også å redusere kostnadene og fremme bærekraft. Den nye spesifikasjonen fra PICMG® omfatter både mekanikken, de modulære funksjonsenhetene og den elektriske tilkoblingen ved hjelp av kontakter med forhåndsdefinert pinout.
En Box-PC består av et kabinett, en eller to strømforsyningsenheter samt en eller to CPU-er med opptil fire PCI-Express- og opptil åtte USB-baserte I/O-er hver. Hvert modul kan i sin tur omfatte opptil tre stablede kretskort, avhengig av enhetens kompleksitet. Dimensjonene til Box-PC-en er forhåndsbestemt både i høyden og dybden. Frontbredden varierer derimot avhengig av antall enheter. Disse kan igjen bestå av ett eller flere såkalte spor på 1,4 tommer. Tolv spor kan dermed settes sammen i en rekke med en maksimal bredde på 16,8 tommer. Ved en standard for modulær
enhetskonfigurasjon er det naturligvis spesielt viktig å ta hensyn til den elektriske og mekaniske tilkoblingen av de enkelte modulene ved hjelp av stikkontakter. I tråd med bruksforholdene til Box-PC-ene er Zero8 en høyhastighetskontakt i SMT, som ikke bare utmerker seg ved enorm robusthet ved installasjon, men også ved høye toleranser i drift samt utpreget motstandsdyktighet mot ugunstige miljøforhold. Siden det i noen applikasjoner er nødvendig å sikre driftssikkerhet gjennom redundans ved hjelp av en ekstra kontakt, må det dessuten være mulig å bruke flere kontakter samtidig på et kretskort. Dette krever høy forskyvningskompensasjon ved tilkobling samt toleranser under drift. Kretskortkontakten Zero8 har alle disse egenskapene.

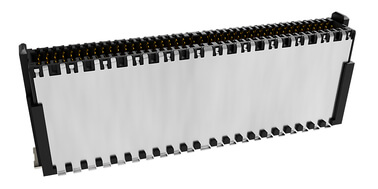

Kortkontakter: EMV-skjerming for optimal kvalitet på kretskortforbindelser

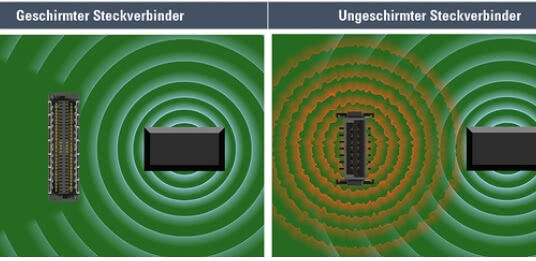

Med økende installasjonstetthet øker risikoen for gjensidig elektromagnetisk forstyrrelse. For å forhindre dette benyttes skjermerte kontakter, som gir bedre elektromagnetisk kompatibilitet (EMC). EMC er avgjørende for at elektriske komponenter og applikasjoner skal fungere uten forstyrrelser.

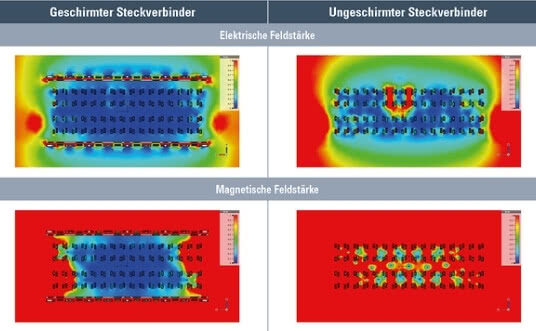

Våre Zero8-kort-til-kort-kontakter kjennetegnes av skjerming på begge sider, noe som sikrer optimale EMC-verdier. Dette garanterer en forstyrrelsesfri dataoverføring i praktisk talt alle miljøer. Skjermmaterialet som brukes, er spesielt egnet for komponenter med høye krav til elektromagnetisk kompatibilitet. Dette garanterer en koblingsinduktans på maksimalt 10 picohenry. Dette gjør kretskortkontaktene i Zero8-familien til det optimale valget for applikasjoner innen Industry 4.0 og tingenes internett.
Det omfattende skjermingskonseptet leder forstyrrelsesstrømmer pålitelig bort mot jordforbindelsen gjennom flere kontaktpunkter på begge kretskortene. Effekten av elektrisk og magnetisk feltstyrke på kretskortkontaktene kan simuleres tydelig ved hjelp av koblingsinduktans. I motsatt tilfelle, der kontakten kan fungere som en forstyrrelseskilde, beskyttes nærliggende komponenter og deler effektivt.
Vi produserer skreddersydde, individuelle kontakter tilpasset akkurat din applikasjon.

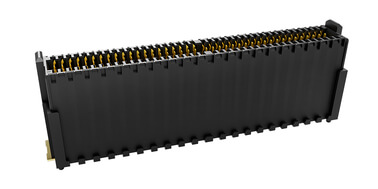

Zero8 SMT-kretskortkontakter for industrielle anvendelser
Leter du etter en SMT-kontakt med skjerming som er robust og gir pålitelig kontakt? Helst en som også kan tilpasses dine individuelle behov?
Vår produktfamilie av Zero8-kretskortkontakter med 0,8 mm raster er utviklet for krevende industrielle applikasjoner og tilbyr samtidig høyeste skalerbarhet.
Tilpass utforming, antall poler og stabelhøyde på SMT-kontaktene fritt etter dine individuelle behov. Våre kretskortkontakter garanterer en dataoverføringshastighet på 16 Gbit/s. Kretskortforbindelsen kan realiseres i parallell, rettvinklet eller horisontal form. Vi tilbyr stikkontakter og plugger i utførelsene low-, mid- og high-profile samt vinklet, og pluggen er i tillegg også tilgjengelig i utførelsen x-high-profile.
Takket være de ulike høydene kan du med Zero8 bord-til-bord-kontakter oppnå avstander mellom kretskort på 6,00 til 21,00 mm. ept-kontaktene fås i utførelser med 12 til 80 poler. Men det er ikke alt: du kan også velge selv når det gjelder skjerming! Skal begge sider av kontaktparet ha skjerming eller ikke? Eller bare én side med skjerming? Valget er ditt. Alle Zero8-kontakter er i alle fall kompatible med hverandre og kan kombineres fritt, uansett om du velger uskjermede eller skjermede kontakter.
FAQ: Spørsmål og svar om Zero8 SMT-kretskortkontakter
Hvordan kan Zero8 SMT-kretskortkontakter monteres?På hvilke måter kan kretskort kobles sammen med Zero8 SMT-kontakter?Hvilke strømtyper kan overføres med Zero8-kontaktene?Hva kjennetegner det nye tilkoblingskonseptet?Hva står ScaleX-teknologien for?Hvilke dataoverføringshastigheter er Zero8 SMT-kontaktene egnet for?Hvilke bruksområder egner den skjermede varianten seg til?Kompenserer tilkoblingskonseptet til Zero8 for toleranser i min applikasjon?
Hvordan kan Zero8 SMT-kretskortkontakter monteres?
Zero8-kontaktsystemet produseres ved hjelp av Surface Mount Technology (SMT) og loddes dermed direkte på kretskort. Kontaktene leveres vanligvis i tape-and-reel-emballasje, noe som muliggjør helautomatisk montering ved hjelp av pick-and-place-maskiner. Posisjoneringspinner på undersiden av Zero8-kontaktene garanterer nøyaktig posisjonering på kretskortet. ept sikrer dessuten en koplanaritet på kontaktene på maks. 0,1 mm for å garantere pålitelig lodding under prosessen.
På hvilke måter kan kretskort kobles sammen med Zero8 SMT-kontakter?
De ulike utformingene i Zero8-kontaktfamilien gjør det mulig å koble sammen kretskort i parallellkonfigurasjon med stabelhøyder mellom 6 og 21 mm, samt i horisontal eller vinkelrett konfigurasjon.
Hvilke strømtyper kan overføres med Zero8-kontaktene?
Takket være den høykvalitets kobberlegeringen med utmerkede ledningsevner er det mulig å oppnå opptil 1,7 A ved en omgivelsestemperatur på 20 °C for en 50-polet kontakt. Disse verdiene oppnås vanligvis for kontakter med en rasteravstand på minst 1,27 mm.
Hva kjennetegner det nye tilkoblingskonseptet?
Hvert kontaktpar (plugg eller stikkontakt) inneholder både en knivkontakt og en fjærkontakt. Denne doble kontakten sikrer en sikker og gasstett kontakt i industrielle miljøer og er motstandsdyktig mot ytre påvirkninger som: støt, vibrasjon, termiske sykluser, skadelige gasser osv. Takket være kontakten på den homogene valseflaten med høykvalitets overflater garanteres minst 500 koblingssykluser, og slitasje på overflaten ved mikrobevegelser reduseres.
Hva står ScaleX-teknologien for?
Teknologimerket ScaleX beskriver skalerbarheten til kontaktorsystemet i bruk og fordelene ved kontaktteknologien:
Pålitelige mekaniske og elektriske forbindelser takket være et tosidig kontaktsystem
Fleksibel utstyrsdesign: ulike antall poler, utførelser og stabelhøyder med høy sikkerhet mot feilinnstikking
Allsidighet: Board-to-board-kontakt i skjermet og uskjermet utførelse
Robusthet: Koblingsteknologi for høy toleranseutjevning og beskyttelse av kontaktene
Datahastigheter opptil 16 Gbit/s: valgfritt med lukket skjermkonsept for høy EMC-beskyttelse
Hvilke dataoverføringshastigheter er Zero8 SMT-kontaktene egnet for?
Simuleringer med Zero8-kontaktsystemet ved 16 Gbit/s viser utmerket signalintegritet. S-parametrene kan stilles til rådighet for dine applikasjonssimuleringer. Ta gjerne kontakt med oss på sales@ept.de
Hvilke bruksområder egner den skjermede varianten seg til?
Skjermkonseptet sikrer optimal elektromagnetisk kompatibilitet (EMC) i industriell bruk og er egnet for alle enheter med intern høyhastighetsoverføring som klassifiseres som støykilde og/eller støydemper: frekvensomformere, strømforsyninger, UPS-anlegg, elektriske drivverk, koblingsutstyr, styringssystemer, IO-systemer, medisinsk utstyr, måleteknikk, kommunikasjonsanlegg, nettverksteknikk, sensorer, videooverføringsutstyr.
Kompenserer tilkoblingskonseptet til Zero8 for toleranser i min applikasjon?

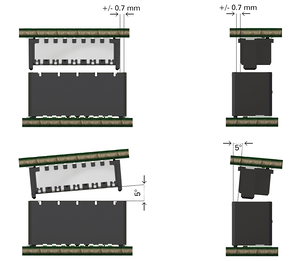

Det nyutviklede tilkoblingskonseptet sikrer god toleranseutjevning under installasjonen (vinkelforskyvning på opptil 5°, senterforskyvning på ± 0,7 mm) og utjevner også, selv når enhetene er koblet sammen, toleranser på ± 0,4 mm i x- og y-retningen samt 1,5 mm i z-retningen.
