PC/104, PC/104-Plus
PC/104 og PC/104-Plus er standarder for Computer on Module (CoM) som brukes i industridatamaskiner. I motsetning til andre kjente formfaktorer stables modulene. På denne måten kan man bygge opp komplekse datasystemer. PC/104 og PC/104-Plus tilbyr fullstendig maskinvare- og programvarekompatibilitet i en ekstremt liten formfaktor (96 mm x 90 mm) med et standardisert bussystem (ISA). Takket være denne standardiseringen kan ulike PC/104-kort brukes sammen for å utføre en definert oppgave.
Funksjoner
- Velprøvd innpressingsteknikk fra ept med Tcom press®
- PC/104-Plus, også med 22 mm avstand
- Shrouds som tilbehør
- Mulighet
- for tilpasninger av antall kontakter og/eller mekanisk belastbarhet. 2,54 mm raster
Bruksområder
- Board-to-Board for kretskortavstand på 15,24 mm og 22 mm
PC/104: Oversikt
Filtre

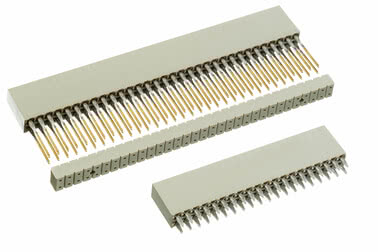

PC/104-kontaktlist
PC/104-kontaktlist Vare nr. 962-40202-03
Koblingslengde 3,4 mm, Antall poler: 40, Kvalitetsnivå 3
Parallell
Loddet gjennomgående hullbelegg
PC/104-kontaktlist Vare nr. 962-40206-03
Koblingslengde 3,4 mm, Antall poler: 40, Kvalitetsnivå 2
Parallell
Loddet gjennomgående hullbelegg
PC/104-kontaktlist Vare nr. 962-40322-03
Koblingslengde 3,4 mm, Antall poler: 64, Kvalitetsnivå 3
Parallell
Loddet gjennomgående hullbelegg
PC/104-kontaktlist Vare nr. 962-40326-03
Koblingslengde 3,4 mm, Antall poler: 64, Kvalitetsnivå 2
Parallell
Loddet gjennomgående hullbelegg
PC/104-kontaktlist Vare nr. 962-60202-03
Koblingslengde 3,4 mm, Antall poler: 40, Kvalitetsnivå 3
Parallell
Press-fit-teknologi
PC/104-kontaktlist Vare nr. 962-60202-12
Koblingslengde 12,2 mm, Antall poler: 40, Kvalitetsnivå 3
Parallell
Press-fit-teknologi
PC/104-kontaktlist Vare nr. 962-60206-03
Koblingslengde 3,4 mm, Antall poler: 40, Kvalitetsnivå 2
Parallell
Press-fit-teknologi
PC/104-kontaktlist Vare nr. 962-60206-12
Koblingslengde 12,2 mm, Antall poler: 40, Kvalitetsnivå 2
Parallell
Press-fit-teknologi
PC/104-kontaktlist Vare nr. 962-60322-03
Koblingslengde 3,4 mm, Antall poler: 64, Kvalitetsnivå 3
Parallell
Press-fit-teknologi
PC/104-kontaktlist Vare nr. 962-60322-12
Koblingslengde 12,2 mm, Antall poler: 64, Kvalitetsnivå 3
Parallell
Press-fit-teknologi
PC/104-kontaktlist Vare nr. 962-60326-03
Koblingslengde 3,4 mm, Antall poler: 64, Kvalitetsnivå 2
Parallell
Press-fit-teknologi
PC/104-kontaktlist Vare nr. 962-60326-12
Koblingslengde 12,2 mm, Antall poler: 64, Kvalitetsnivå 2
Parallell
Press-fit-teknologi

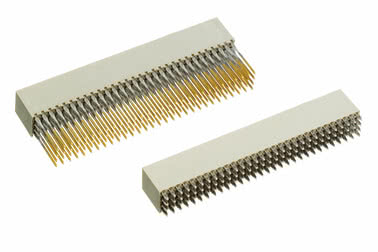

PC/104-Plus-pinneblokk
PC/104-Plus-pinneblokk Vare nr. 272-30000-31
Koblingslengde 2,8 mm, Antall poler: 60, Kvalitetsnivå 3
Parallell
Press-fit-teknologi
PC/104-Plus-kontaktlist
PC/104-Plus-kontaktlist Vare nr. 264-40303-02
Koblingslengde 2,8 mm, Antall poler: 120, Kvalitetsnivå 3
Parallell
Loddet gjennomgående hullbelegg
PC/104-Plus-kontaktlist Vare nr. 264-60303-02
Koblingslengde 2,8 mm, Antall poler: 120, Kvalitetsnivå 3
Parallell
Press-fit-teknologi
PC/104-Plus-kontaktlist Vare nr. 264-60303-12
Koblingslengde 12 mm, Antall poler: 120, Kvalitetsnivå 3
Parallell
Press-fit-teknologi

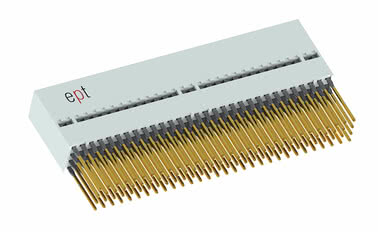

PC/104-Plus-kontaktlist 22 mm
PC/104-Plus-kontaktlist 22 mm Vare nr. 264-61303-02
Koblingslengde 2,8 mm, Antall poler: 120, Kvalitetsnivå 3, for 22 mm avstand mellom kretskort
Parallell
Press-fit-teknologi
PC/104-Plus-kontaktlist 22 mm Vare nr. 264-61303-12
Koblingslengde 12 mm, Antall poler: 120, Kvalitetsnivå 3, for 22 mm avstand mellom kretskort
Parallell
Press-fit-teknologi

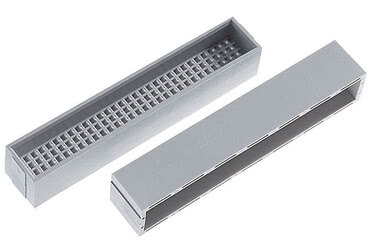

PC/104-Plus-tilbehør
PC/104-Plus avstandsstykke Vare nr. 264-16302
Antall poler: 120
PC/104-Plus-deksel Vare nr. 264-17302
Antall poler: 120
Andre antall stolper? Andre stabelhøyder? Alternative kontaktbelegg? Kundetilpassede varianter? Etterslepende kontakter?
Funksjoner
PC/104- og PC/104-Plus-kontaktene utmerker seg med den velprøvde Tcom press®-innpressingsteknikken fra ept. Med disse kan man oppnå kretskortavstander på 15,24 mm og 22 mm. Muligheten til å tilpasse antall kontakter og/eller mekanisk belastbarhet gir deg muligheten til å finne helt individuelle løsninger.
Oversikt over detaljene
Oversikt over detaljene
Vi produserer skreddersydde, individuelle kontakter tilpasset akkurat din applikasjon.
om et tilbud på en skreddersydd kontaktnett
nå
- andre antall poler
- andre stabelhøyder
- Alternative kontaktbelegg
om et tilbud på en skreddersydd kontaktnett
nå
Standardene PC/104 og PC/104-Plus
På grunn av stadig kraftigere komponenter ble det nødvendig å utvide PC/104-systemet med et raskere bussystem. Derfor ble PC/104-systemet utvidet med PCI-bussen. Denne utvidelsen ble kalt PC/104-Plus i spesifikasjonen.
PC/104- og PC/104-Plus-kontakter
Mens PC/104-bussen består av to parallelle kontakter med 40 og 64 pinner og en rasteravstand på 2,54 mm, har PC/104-Plus allerede 120 pinner med en avstand på 2,00 mm fordelt på 4 rader.
Ved bruk av kontakter med overføringssone (lange pinner) i innpressteknikk kan flere kort enkelt stables oppå hverandre (se illustrasjon). Avstandene spesifisert av PC/104-konsortiet opprettholdes ved bruk av avstandsholdere og skjerminger.
Det er dermed ikke lenger nødvendig å bruke avstandsbolter.
PC/104- og PC/104-Plus-kontakter
Mens PC/104-bussen består av to parallelle kontakter med 40 og 64 pinner og en rasteravstand på 2,54 mm, har PC/104-Plus allerede 120 pinner med en avstand på 2,00 mm fordelt på 4 rader.
Ved bruk av kontakter med overføringssone (lange pinner) i innpressteknikk kan flere kort enkelt stables oppå hverandre (se illustrasjon). Avstandene spesifisert av PC/104-konsortiet opprettholdes ved bruk av avstandsholdere og skjerminger.
Det er dermed ikke lenger nødvendig å bruke avstandsbolter.
Utviklerperspektiv
"ept-kontaktene utmerker seg ved svært høy stansingskvalitet, noe som særlig kommer til uttrykk i den rene utstansingen av kontaktpolene. Takket være produksjonskvaliteten og de tilgjengelige kvalitetsnivåene er et høyt antall koblingssykluser garantert. ept PC/104- og PC/104-Plus-kontaktene leveres med den velkjente og velprøvde Tcom press®-innpressingssonen, og sikrer dermed høyeste pålitelighet i alle tenkelige bruksområder.
Hos denne kontakten presses kontaktlistene inn med et enkelt innpressverktøy med flat plate. Dermed unngås kostnadene ved tidkrevende håndlodding, og det oppstår ingen etterarbeid på overføringsstolpene. (Loddebroer, tinnsprut) Ved innpressing av fjærlistene med overføringsstolper skyves en føringsdel på fra undersiden, som stabiliserer overføringsstolpene. I tillegg fungerer denne som avstandsholder, slik at avstanden på 0,6" oppnås når modulene settes sammen.»
Hos denne kontakten presses kontaktlistene inn med et enkelt innpressverktøy med flat plate. Dermed unngås kostnadene ved tidkrevende håndlodding, og det oppstår ingen etterarbeid på overføringsstolpene. (Loddebroer, tinnsprut) Ved innpressing av fjærlistene med overføringsstolper skyves en føringsdel på fra undersiden, som stabiliserer overføringsstolpene. I tillegg fungerer denne som avstandsholder, slik at avstanden på 0,6" oppnås når modulene settes sammen.»
FAQ: Spørsmål og svar om PC/104, PC/104-Plus
Finnes isolasjonsdelen til PC/104- og PC/104 Plus-innpressingskontaktene i forskjellige farger? Må koblingshusene til PC/104- og PC/104 Plus-presskoblingene bestilles separat som tilbehør? Hva er det spesielle ved PC/104- og PC/104 Plus-kontakter?
Finnes isolasjonsdelen til PC/104- og PC/104 Plus-innpressingskontaktene i forskjellige farger?
PC/104- og PC/104 Plus-innpressingskontaktene er tilgjengelige hos ept i fargene grå og svart.
Må koblingshusene til PC/104- og PC/104 Plus-presskoblingene bestilles separat som tilbehør?
Føringsmekanismen, som stabiliserer overføringsstiften under innpressingsprosessen, inngår i standardutstyret til innpressingskontaktene.
Hva er det spesielle ved PC/104- og PC/104 Plus-kontakter?
PC/104- og PC/104-Plus-kontaktene utmerker seg med den velprøvde Tcom press®-innpressingsteknikken fra ept. I tillegg gjør kontaktene det mulig å oppnå kretskortavstander på 15,24 mm og 22 mm.
