VarPol: Oversikt

Fakta i korthet Bruksområder VarPol-produkter Funksjoner Stabling med VarPol Tilgjengelighet VANLIGE SPØRSMÅL

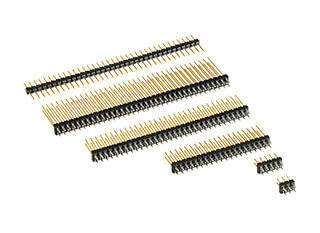

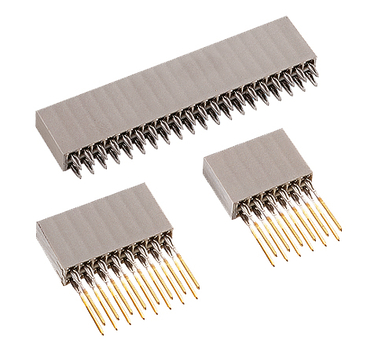

VarPol stikkontakt- og stikkontaktlist

VarPol-pinne- og fjærlister fra ept gir en rekke muligheter for å koble kretskort sammen. 1- eller 2-radet, variabelt antall kontakter, ulike tilkoblingslengder, rette eller vinklede – valget er ditt! I tillegg kan listene settes sammen uten mellomrom.
Den velprøvde Tcom press®-innpressingssonen gir deg også muligheten til å eliminere loddeprosessen og samtidig oppnå betydelig bedre kontaktsikkerhet.

Funksjoner

Stort utvalg av kontakt- og tilkoblingslengder
Utvalg av kvalitetsnivåer: 50 og 250 koblingssykluser
Listene kan settes sammen i rekker
Enkel og kostnadseffektiv montering
Innpressingssone i Tcom press®
VarPol-fjær, også i loddeteknikk
Vinklet og rett, 1-radet og 2-radet

Bruksområder

Avstand mellom kretskort på 11,45 mm til 35,45 mm –
eliminering av loddeprosessen ved hjelp av innpressing

VarPol: Oversikt

Fakta i korthet Bruksområder VarPol-produkter Funksjoner Stabling med VarPol Tilgjengelighet VANLIGE SPØRSMÅL

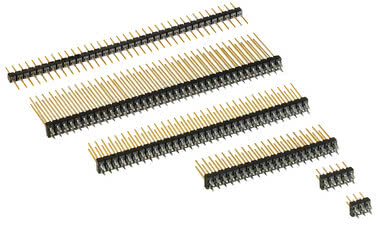

Rett stiftlist

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn006-b1

Lengde på stikksiden (Y) = 16,6 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn006-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	23,05 mm – 27,05 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn009-b1

Lengde på stikksiden (Y) = 6,7 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn009-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	13,95 mm – 17,15 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn010-b1

Lengde på stikksiden (Y) = 5,2 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn010-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	13,95 mm – 15,65 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn011-b1

Lengde på stikksiden (Y) = 8,0 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn011-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	14,45 mm – 18,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn012-b1

Lengde på stikksiden (Y) = 10,2 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn012-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	16,65 mm – 20,65 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn013-b1

Lengde på stikksiden (Y) = 13,0 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn013-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	19,45 mm – 23,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn018-b1

Lengde på stikksiden (Y) = 17,5 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn018-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	23,95 mm – 27,95 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn019-b1

Lengde på stikksiden (Y) = 25,0 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn019-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	31,45 mm – 35,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn020-ba

Lengde på stikksiden (Y) = 5,2 mm, Press-fit-teknologi, Koblingslengde 6,5 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn020-ba - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	6,5 mm
PCB-avstand	11,45 mm – 13 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn021-ba

Lengde på stikksiden (Y) = 8,0 mm, Press-fit-teknologi, Koblingslengde 6,5 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn021-ba - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	6,5 mm
PCB-avstand	14,45 mm – 18,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn022-ba

Lengde på stikksiden (Y) = 10,2 mm, Press-fit-teknologi, Koblingslengde 6,5 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn022-ba - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	6,5 mm
PCB-avstand	16,65 mm – 20,65 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn023-ba

Lengde på stikksiden (Y) = 13,0 mm, Press-fit-teknologi, Koblingslengde 6,5 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn023-ba - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	6,5 mm
PCB-avstand	19,45 mm – 23,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn026-b1

Lengde på stikksiden (Y) = 15,7 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn026-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	22,15 mm – 26,15 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn029-ba

Lengde på stikksiden (Y) = 25,0 mm, Press-fit-teknologi, Koblingslengde 6,5 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn029-ba - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	6,5 mm
PCB-avstand	31,45 mm – 35,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn039-ba

Lengde på stikksiden (Y) = 6,7 mm, Press-fit-teknologi, Koblingslengde 6,5 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn039-ba - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	6,5 mm
PCB-avstand	13,95 mm – 17,15 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn050-ba

Lengde på stikksiden (Y) = 5,2 mm, Press-fit-teknologi, Koblingslengde 11 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn050-ba - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	11 mm
PCB-avstand	13,95 mm – 15,65 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn051-ba

Lengde på stikksiden (Y) = 8,0 mm, Press-fit-teknologi, Koblingslengde 11 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn051-ba - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	11 mm
PCB-avstand	14,45 mm – 18,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn053-ba

Lengde på stikksiden (Y) = 13,0 mm, Press-fit-teknologi, Koblingslengde 11 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 1-radet Vare nr. 971-nn053-ba - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	11 mm
PCB-avstand	19,45 mm – 23,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn006-b1

Lengde på stikksiden (Y) = 16,6 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn006-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	23,05 mm – 27,05 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn009-b1

Lengde på stikksiden (Y) = 6,7 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn009-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	13,95 mm – 17,15 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn010-b1

Lengde på stikksiden (Y) = 5,2 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn010-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	13,95 mm – 15,65 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn011-b1

Lengde på stikksiden (Y) = 8,0 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn011-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	14,45 mm – 18,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn012-b1

Lengde på stikksiden (Y) = 10,2 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn012-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	16,65 mm – 20,65 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn013-b1

Lengde på stikksiden (Y) = 13,0 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn013-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	19,45 mm – 23,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn018-b1

Lengde på stikksiden (Y) = 17,5 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn018-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	23,95 mm – 27,95 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn019-b1

Lengde på stikksiden (Y) = 25,0 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn019-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	31,45 mm – 35,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn020-ba

Lengde på stikksiden (Y) = 5,2 mm, Press-fit-teknologi, Koblingslengde 6,5 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn020-ba - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	6,5 mm
PCB-avstand	11,45 mm – 13 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn021-ba

Lengde på stikksiden (Y) = 8,0 mm, Press-fit-teknologi, Koblingslengde 6,5 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn021-ba - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	6,5 mm
PCB-avstand	14,45 mm – 18,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn022-ba

Lengde på stikksiden (Y) = 10,2 mm, Press-fit-teknologi, Koblingslengde 6,5 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn022-ba - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	6,5 mm
PCB-avstand	16,65 mm – 20,65 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn023-ba

Lengde på stikksiden (Y) = 13,0 mm, Press-fit-teknologi, Koblingslengde 6,5 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn023-ba - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	6,5 mm
PCB-avstand	19,45 mm – 23,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn026-b1

Lengde på stikksiden (Y) = 15,7 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsgraden på stikksiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn026-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	22,15 mm – 26,15 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn029-ba

Lengde på stikksiden (Y) = 25,0 mm, Press-fit-teknologi, Koblingslengde 6,5 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn029-ba - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	6,5 mm
PCB-avstand	31,45 mm – 35,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn039-ba

Lengde på stikksiden (Y) = 6,7 mm, Press-fit-teknologi, Koblingslengde 6,5 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn039-ba - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	6,5 mm
PCB-avstand	13,95 mm – 17,15 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn050-ba

Lengde på stikksiden (Y) = 5,2 mm, Press-fit-teknologi, Koblingslengde 11 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn050-ba - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	11 mm
PCB-avstand	13,95 mm – 15,65 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn051-ba

Lengde på stikksiden (Y) = 8,0 mm, Press-fit-teknologi, Koblingslengde 11 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn051-ba - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	11 mm
PCB-avstand	14,45 mm – 18,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn053-ba

Lengde på stikksiden (Y) = 13,0 mm, Press-fit-teknologi, Koblingslengde 11 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, b i varenummeret angir kvalitetsklassen på stikksiden; a angir kvalitetsklassen på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn053-ba - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	11 mm
PCB-avstand	19,45 mm – 23,45 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn090-9a

Lengde på stikksiden (Y) = 0,0 mm, Press-fit-teknologi, Koblingslengde 6,5 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, a angir kvalitetsnivået på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn090-9a - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	6,5 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn091-9a

Lengde på stikksiden (Y) = 0,0 mm, Press-fit-teknologi, Koblingslengde 9 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig, a angir kvalitetsnivået på tilkoblingssiden

Parallell

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, rett, 2-radig Vare nr. 972-nn091-9a - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	9 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

Fjærlister

VarPol-kontaktlist, 1-radet Vare nr. 961-40nn2-03

Kvalitetsnivå 3, Loddeteknikk, Koblingslengde 3,4 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads

Parallell

Rettvinklet

Loddet gjennomgående hullbelegg

Vis mer produktinformasjon

VarPol-kontaktlist, 1-radet Vare nr. 961-40nn2-03 - Tekniske data

Grunnleggende

Kvalitetsnivå	3
Antall kontakter	2–36
Tilkoblingsteknologi	Loddeteknikk
Tilkoblingslengde	3,4 mm
PCB-avstand	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 1-radet Vare nr. 961-40nn2-12

Kvalitetsnivå 3, Loddeteknikk, Koblingslengde 12,2 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads

Parallell

Rettvinklet

Loddet gjennomgående hullbelegg

Vis mer produktinformasjon

VarPol-kontaktlist, 1-radet Vare nr. 961-40nn2-12 - Tekniske data

Grunnleggende

Kvalitetsnivå	3
Antall kontakter	2–36
Tilkoblingsteknologi	Loddeteknikk
Tilkoblingslengde	3,4 mm
PCB-avstand	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 1-radet Vare nr. 961-40nn6-03

Kvalitetsnivå 2, Loddeteknikk, Koblingslengde 3,4 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads

Parallell

Rettvinklet

Loddet gjennomgående hullbelegg

Vis mer produktinformasjon

VarPol-kontaktlist, 1-radet Vare nr. 961-40nn6-03 - Tekniske data

Grunnleggende

Kvalitetsnivå	2
Antall kontakter	2–36
Tilkoblingsteknologi	Loddeteknikk
Tilkoblingslengde	3,4 mm
PCB-avstand	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 1-radet Vare nr. 961-40nn6-12

Kvalitetsnivå 2, Loddeteknikk, Koblingslengde 12,2 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads

Parallell

Rettvinklet

Loddet gjennomgående hullbelegg

Vis mer produktinformasjon

VarPol-kontaktlist, 1-radet Vare nr. 961-40nn6-12 - Tekniske data

Grunnleggende

Kvalitetsnivå	2
Antall kontakter	2–36
Tilkoblingsteknologi	Loddeteknikk
Tilkoblingslengde	3,4 mm
PCB-avstand	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn2-03

Kvalitetsnivå 3, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn2-03 - Tekniske data

Grunnleggende

Kvalitetsnivå	3
Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn2-07

Kvalitetsnivå 3, Press-fit-teknologi, Koblingslengde 8,05 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn2-07 - Tekniske data

Grunnleggende

Kvalitetsnivå	3
Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	8,05 mm
PCB-avstand	11,45 mm – 14,4 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn2-12

Kvalitetsnivå 3, Press-fit-teknologi, Koblingslengde 12,2 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn2-12 - Tekniske data

Grunnleggende

Kvalitetsnivå	3
Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	12,2 mm
PCB-avstand	14,55 mm – 18,55 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn2-17

Kvalitetsnivå 3, Press-fit-teknologi, Tilkoblingslengde 17 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn2-17 - Tekniske data

Grunnleggende

Kvalitetsnivå	3
Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	17 mm
PCB-avstand	19,35 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn6-03

Kvalitetsnivå 2, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn6-03 - Tekniske data

Grunnleggende

Kvalitetsnivå	2
Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn6-07

Kvalitetsnivå 2, Press-fit-teknologi, Koblingslengde 8,05 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn6-07 - Tekniske data

Grunnleggende

Kvalitetsnivå	2
Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	8,05 mm
PCB-avstand	11,45 mm – 14,4 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn6-12

Kvalitetsnivå 2, Press-fit-teknologi, Koblingslengde 12,2 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn6-12 - Tekniske data

Grunnleggende

Kvalitetsnivå	2
Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	12,2 mm
PCB-avstand	14,55 mm – 18,55 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn6-17

Kvalitetsnivå 2, Press-fit-teknologi, Tilkoblingslengde 17 mm, Antall poler 2–36 (antall poler/rekke tilsvarer nn i varenummeret), 1-rads

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 1-radet Vare nr. 961-60nn6-17 - Tekniske data

Grunnleggende

Kvalitetsnivå	2
Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	17 mm
PCB-avstand	19,35 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 2-radet Vare nr. 962-40nn2-03

Kvalitetsnivå 3, Loddeteknikk, Koblingslengde 3,4 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig

Parallell

Rettvinklet

Loddet gjennomgående hullbelegg

Vis mer produktinformasjon

VarPol-kontaktlist, 2-radet Vare nr. 962-40nn2-03 - Tekniske data

Grunnleggende

Kvalitetsnivå	3
Antall kontakter	2–108
Tilkoblingsteknologi	Loddeteknikk
Tilkoblingslengde	3,4 mm
PCB-avstand	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 2-radet Vare nr. 962-40nn2-12

Kvalitetsnivå 3, Loddeteknikk, Koblingslengde 12,2 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig

Parallell

Rettvinklet

Loddet gjennomgående hullbelegg

Vis mer produktinformasjon

VarPol-kontaktlist, 2-radet Vare nr. 962-40nn2-12 - Tekniske data

Grunnleggende

Kvalitetsnivå	3
Antall kontakter	2–108
Tilkoblingsteknologi	Loddeteknikk
Tilkoblingslengde	3,4 mm
PCB-avstand	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 2-radet Vare nr. 962-40nn6-03

Kvalitetsnivå 2, Loddeteknikk, Koblingslengde 3,4 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig

Parallell

Rettvinklet

Loddet gjennomgående hullbelegg

Vis mer produktinformasjon

VarPol-kontaktlist, 2-radet Vare nr. 962-40nn6-03 - Tekniske data

Grunnleggende

Kvalitetsnivå	2
Antall kontakter	2–108
Tilkoblingsteknologi	Loddeteknikk
Tilkoblingslengde	3,4 mm
PCB-avstand	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 2-radet Vare nr. 962-40nn6-12

Kvalitetsnivå 2, Loddeteknikk, Koblingslengde 12,2 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig

Parallell

Rettvinklet

Loddet gjennomgående hullbelegg

Vis mer produktinformasjon

VarPol-kontaktlist, 2-radet Vare nr. 962-40nn6-12 - Tekniske data

Grunnleggende

Kvalitetsnivå	2
Antall kontakter	2–108
Tilkoblingsteknologi	Loddeteknikk
Tilkoblingslengde	3,4 mm
PCB-avstand	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn2-03

Kvalitetsnivå 3, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn2-03 - Tekniske data

Grunnleggende

Kvalitetsnivå	3
Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn2-07

Kvalitetsnivå 3, Press-fit-teknologi, Koblingslengde 8,05 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn2-07 - Tekniske data

Grunnleggende

Kvalitetsnivå	3
Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	8,05 mm
PCB-avstand	11,45 mm – 14,4 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn2-12

Kvalitetsnivå 3, Press-fit-teknologi, Koblingslengde 12,2 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn2-12 - Tekniske data

Grunnleggende

Kvalitetsnivå	3
Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	12,2 mm
PCB-avstand	14,55 mm – 18,55 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn2-17

Kvalitetsnivå 3, Press-fit-teknologi, Tilkoblingslengde 17 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn2-17 - Tekniske data

Grunnleggende

Kvalitetsnivå	3
Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	17 mm
PCB-avstand	19,35 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn6-03

Kvalitetsnivå 2, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn6-03 - Tekniske data

Grunnleggende

Kvalitetsnivå	2
Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
PCB-avstand	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn6-07

Kvalitetsnivå 2, Press-fit-teknologi, Koblingslengde 8,05 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn6-07 - Tekniske data

Grunnleggende

Kvalitetsnivå	2
Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	8,05 mm
PCB-avstand	11,45 mm – 14,4 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn6-12

Kvalitetsnivå 2, Press-fit-teknologi, Koblingslengde 12,2 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn6-12 - Tekniske data

Grunnleggende

Kvalitetsnivå	2
Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	12,2 mm
PCB-avstand	14,55 mm – 18,55 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn6-17

Kvalitetsnivå 2, Press-fit-teknologi, Tilkoblingslengde 17 mm, Antall poler 2–108 (antall poler/rekke tilsvarer nn i varenummeret), 2-radig

Parallell

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol-kontaktlist, 2-radet Vare nr. 962-60nn6-17 - Tekniske data

Grunnleggende

Kvalitetsnivå	2
Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	17 mm
PCB-avstand	19,35 mm – 23,35 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

90°-stiftlist

VarPol stiftlist, 1-radet Vare nr. 981-nn010-b1

Lengde på stikksiden (Y) = 2,8 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36, 1-rads, b i varenummeret angir kvalitetsgraden på stikksiden

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, 1-radet Vare nr. 981-nn010-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, 1-radet Vare nr. 981-nn011-b1

Lengde på stikksiden (Y) = 5,6 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36, 1-rads, b i varenummeret angir kvalitetsgraden på stikksiden

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, 1-radet Vare nr. 981-nn011-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, 1-radet Vare nr. 981-nn012-b1

Lengde på stikksiden (Y) = 7,8 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36, 1-rads, b i varenummeret angir kvalitetsgraden på stikksiden

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, 1-radet Vare nr. 981-nn012-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, 1-radet Vare nr. 981-nn013-b1

Lengde på stikksiden (Y) = 10,6 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–36, 1-rads, b i varenummeret angir kvalitetsgraden på stikksiden

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, 1-radet Vare nr. 981-nn013-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–36
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, 2-radet Vare nr. 982-nn010-b1

Lengde på stikksiden (Y) = 2,8 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–108, 2-radig, b i varenummeret angir kvalitetsgraden på stikksiden

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, 2-radet Vare nr. 982-nn010-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

VarPol stiftlist, 2-radet Vare nr. 982-nn011-b1

Lengde på stikksiden (Y) = 5,6 mm, Press-fit-teknologi, Koblingslengde 3,4 mm, Antall poler 2–108, 2-radig, b i varenummeret angir kvalitetsgraden på stikksiden

Rettvinklet

Press-fit-teknologi

Vis mer produktinformasjon

VarPol stiftlist, 2-radet Vare nr. 982-nn011-b1 - Tekniske data

Grunnleggende

Antall kontakter	2–108
Tilkoblingsteknologi	Press-fit-teknologi
Tilkoblingslengde	3,4 mm
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0
Kontaktmateriale	Kobberlegering

Mekanisk

Rutenettdimensjon	2,54 mm
Innsettingskraft per kontakt	maks. 0,9 N
Trekkraft per kontakt	min. 0,6 N

Elektrisk

Driftsstrøm	maks. 1,9 A
Driftsspenning	150 V
Kontaktmotstand	< 20 mΩ
Luft- og krypeavstand	1,2 mm
Isolasjonsmotstand	>10⁶ MΩ

Godkjenninger/samsvar

UL-fil	E130314
Miljø	I samsvar med RoHS

Tilbehør

VarPol-ledelse Vare nr. 962-17nn2/1

for antall poler 2–108, Styresystem for Varpol-fjærlister

Vis mer produktinformasjon

VarPol-ledelse Vare nr. 962-17nn2/1 - Tekniske data

Grunnleggende

Antall kontakter	20
Driftstemperatur	-55 °C til +125 °C

Materiale

Isolerende kropp	PBT glassfiberarmert, UL 94 V-0

Mekanisk

Rutenettdimensjon	2,54 mm

Godkjenninger/samsvar

Miljø	I samsvar med RoHS

Andre antall stolper? Andre stabelhøyder? Alternative kontaktbelegg? Kundetilpassede varianter? Etterslepende kontakter?

Be om tilpassede kontakter

" Ikke den rette for deg? Be om en spesialtilpasset kontakt nå!

Username:

Tusen takk! Vi skal vurdere forespørselen din og ta kontakt med deg.

Har du spørsmål, står vi alltid til disposisjon via e-post eller telefon.

Ingen passende produkter funnet – Be om produktinformasjon nå:

Felt merket med * er obligatoriske.

Selskap *

Hilsen

Fornavn *

Navn *

Gate *

POSTCODE *

Beliggenhet *

Land *

e-post *

Telefon *

Produktkrav *

Du kan lese personvernerklæringen vår her.

Funksjoner

VarPol-pinne- og fjærlistene gir en rekke muligheter: de er tilgjengelige i én eller to rader, samt med et variabelt antall poler fra 2 til 108 kontakter. Utformingen på alle listene er dessuten optimalisert slik at de kan settes sammen sømløst. Mange forskjellige tilkoblingslengder på opptil 25 mm gjør det mulig å stable kretskort med avstander mellom kretskortene på 11,45 mm til 35,45 mm. Stiftlistene er også tilgjengelige med 90° vinkel, slik at det er mulig å opprette både parallelle og rettvinklede forbindelser. I tillegg har du for alle VarPol-produkter valget mellom to kvalitetsnivåer, som garanterer enten en levetid på 50 eller 250 koblingssykluser.

VarPol Anwendung gewinkelt — Vinklet utførelse

VarPol Federleiste — VarPol-kontaktlist
Oversikt over detaljene

VarPol Stiftleiste — VarPol-kontaktlist
Oversikt over detaljene

Tilkoblingskontakter
fra 5,2 mm til 25 mm

Et annet pluss er den enkle og kostnadseffektive monteringen ved hjelp av innpressingsteknikk. Stift- og fjærlistene er utstyrt med den velprøvde Tcom press®-innpressingssonen og kan dermed presses inn uten lodding. Innpressingen skaper en gasstett og vibrasjonsbestandig forbindelse, noe som gjør VarPol-produktene til den optimale kretskortkontakten for pålitelige mekaniske og elektriske forbindelser, selv i tøffe omgivelser. ept tilbyr passende verktøy for pin- og fjærlistene, som gjør pressingen svært enkel og prosesssikker. Ved større avstander mellom kretskortene støtter ekstra føringselementer kontaktføringen og fungerer som optimal stabilisering av presslistene.

Stabling med VarPol

Med VarPol-pinne- og hylselister i innpressteknikk kan kretskort kobles sammen parallelt på svært mange forskjellige måter:

Kretskortavstand fra 11,45 mm til 35,45 mm takket være ulike lengder på 1- eller 2-radede
pinnekonnektorer Antall kontakter kan velges fritt (ubegrenset oppover, siden kontaktene kan settes sammen uten å miste rasteravstanden)
Overgangssone mulig
Pinnekonnektor i lodde- eller innpressingsteknikk

Kontaktetableringen mellom stikkontakten og kretskortet ved hjelp av innpressingsteknikk gir en ekstremt robust og holdbar forbindelse. Innpressingsforbindelser av høy kvalitet, som med Tcom press® fra ept, gir påvist bedre kontaktsikkerhet enn loddeforbindelser. Den kalde sveisingen som oppstår mellom kontakten og kretskortets hull ved innpressing, er mekanisk svært stabil og elektrisk av høy kvalitet. Bearbeiding med passende verktøy fra ept er svært enkel og prosesssikker.

I tillegg er det mulig å stable flere kretskort oppå hverandre ved å bruke stiftlister med passende tilkoblingskontakter. Her kan kretskortavstander fra 11,45 mm til 19,35 mm realiseres. Bruk av en føringsdel på undersiden av det øverste kretskortet støtter dessuten stabil kontaktføring og forhindrer dermed feilplasseringer.

I tillegg til parallellkobling av kretskort gir vinklede stiftlister muligheten til å realisere rettvinklede koblinger – og det med samme fleksibilitet og pålitelighet.

System: VarPol-kontaktlist / VarPol-kontaktpinne

972-nn00-yx | 5,2/6,5 mm
Forskjell maks. 1,55

972-nn010-yx | 5,2 mm
Forskjell maks. 1,7

972-nn009-yx | 6,7 mm
Forskjell maks. 3,2
(bruk helst 972-nn010-yx)

972-nn011-yx | 8,0 mm
Forskjell maks. 4,0

972-nn012-yx | 10,2 mm
Forskjell maks. 4,0

972-nn013-yx | 13,0 mm
Forskjell maks. 4,0

972-nn018-yx | 17,5 mm
Forskjell maks. 4,0

972-nn019-yx | 25,0 mm
Forskjell maks. 4,0

System: VarPol-kontaktlist / VarPol-kontaktlist med lange kontakter

962-6xxxx-07| 7,7 mm
Forskjell maks. 2,95

962-6xxxx-12| 12,2 mm
Forskjell maks. 1,7
PC/104

962-6xxxx-17| 17,0 mm
Forskjell maks. 4,0

Tilgjengelighet

«ept garanterer sine kunder kontinuerlig tilgjengelighet av VarPol-pinne- og fjærlister med 2,54 mm raster. Maskinvareutviklere i alle bransjer har i mange år satset på disse listene, som gjør det mulig å koble kretskort på en pålitelig og svært fleksibel måte, eller å koble kabler til kretskortet.»

FAQ: Spørsmål og svar om VarPol-stikkontakter og -kontaktskinner

Kan man oppnå individuelle avstander mellom kretskortene ved hjelp av VarPol-stift- og fjærlister? Finnes det føringselementer til VarPol-pinne- og fjærlister?Kan VarPol-pinne- og fjærlister fra ept settes sammen i rekke?

Kan man oppnå individuelle avstander mellom kretskortene ved hjelp av VarPol-stift- og fjærlister?

Med VarPol-pinne- og fjærlisten kan man oppnå avstander mellom kretskort på mellom 11,45 mm og 35,45 mm.

Finnes det føringselementer til VarPol-pinne- og fjærlister?

VarPol-styringsenheter er tilgjengelige som tilbehør for poltallene 2–104.

Kan VarPol-pinne- og fjærlister fra ept settes sammen i rekke?

ept kan sikre sømløs sammenkobling av VarPol-listene.
