One27 kabelkonfeksjon, variant 120 Vare nr. 404-61NN-LLL-120-1
Bilde lignende
Kabel-til-kort
Høy tetthet
- Poltall fra 12 til 80
- Kontaktavstand 1,5 mm
- AWG 30/7 flatkabel med raster 0,635 mm med valgfri kabellengde fra 30 til 999 mm
- Konfeksjon med IDC-teknikk (IDC)
- Kabeltype PVC: -30 °C til +105 °C (i hvile)
- farget ledning på A1
Tekniske data
Grunnleggende
| Antall kontakter | 12–80 |
|---|---|
| Tilkoblingsteknologi | SMT |
| Driftstemperatur | -30 °C til +105 °C |
Materiale
| Isolerende kropp | LCP, UL 94 V-0 |
|---|---|
| CTI-verdi IEC 60112 | 175 |
| Kontaktmateriale | Kobberlegering |
| Kontakt belegg | Au over PdNi over Ni |
| Tilkoblingsområde | Sn over Ni |
Mekanisk
| Rutenettdimensjon | 1,27 mm |
|---|---|
| Innsettingskraft per kontakt | ≤ 0,5 N |
| Trekkraft per kontakt | ≥ 0,1 N |
| Levetid IEC 60512-9-1 | Kvalitetsklasse 1: 500 koblingssykluser |
| Overskrider sikkerheten | 0,9 mm |
| Kontakt overlapping | 1,5 mm |
| Senterforskyvning | ± 0,7 mm |
| Aksial forskyvning i sammenkoblet tilstand (x/y) | ± 0,4 mm |
| Vinkelforskyvning langsgående akse | ± 4° |
| Vinkelforskyvning tverrgående akse | ± 2° |
Elektrisk
| Driftsstrøm | 1,2 A ved 25 °C |
|---|---|
| Luft- og krypeavstand | min. 0,4 mm |
Godkjenninger/samsvar
| UL-fil | E130314 |
|---|---|
| Miljø | I samsvar med RoHS |
Modifikasjoner
På forespørsel kan vi også tilby deg
- andre størrelser
Emballasje
ESD-poser
10

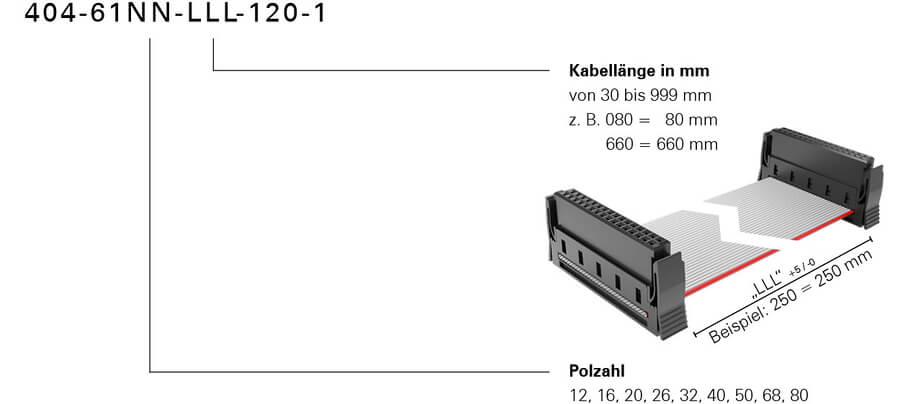

Bestillingskode
