Hvordan kan EC.8-direkteplugger monteres?
Direktepluggkontaktene produseres ved hjelp av overflatemonteringsteknologi (SMT). Lodding skjer direkte på kretskortet.
Leveransen skjer for antall poler fra 20 til 140 i standard Tape and Reel-emballasje; dette muliggjør helautomatisk prosessering ved hjelp av Pick-and-Place.
Poltallene 160 til 200 pakkes som standard i brett, men Tape and Reel-emballasje er også mulig på forespørsel. Denne bruker imidlertid et bredere bånd, som er mindre vanlig.
Hvilke spesifikasjoner/hvilket layout skal kortet produseres i henhold til?

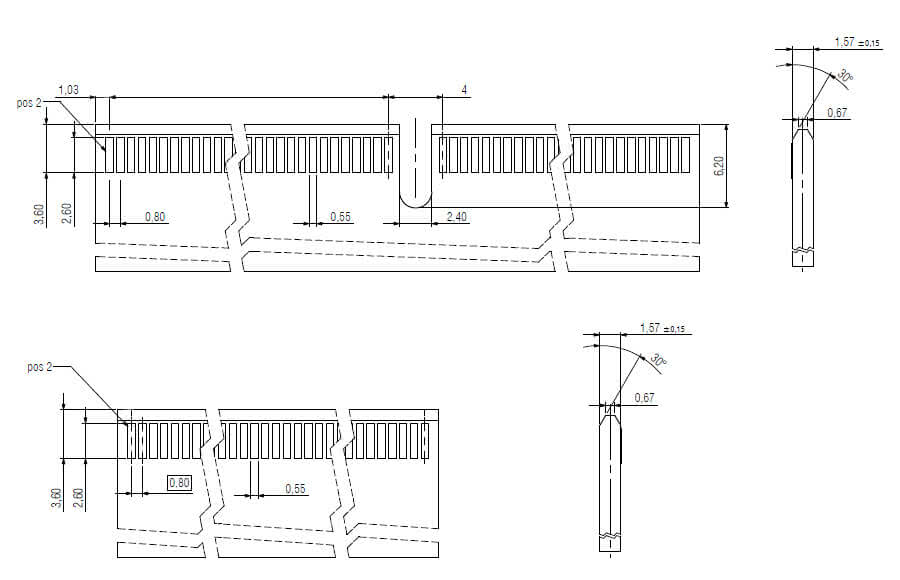

Vennligst se tegningen nedenfor for faser og dimensjoner på kretskortet. For gullkontaktene anbefaler vi hardgull. Se produkttegningen for ytterligere detaljer.
Hvorfor bør man bruke et system med direkte stikkontakter?
Ved hjelp av direkte stikksystemer kan man oppnå høye dataoverføringshastigheter. I motsetning til todelte stikksystemer unngår man her den negative påvirkningen den andre kontakten har på signalet. Dette skyldes først og fremst det reduserte antallet kontaktpunkter, færre endringer i ledningens tverrsnitt og de dermed tilhørende mindre retningsendringene i signalet.
På denne måten kan man oppnå høy ytelse selv med et lite fotavtrykk. I tillegg reduseres gjennomgangsresistansen sammenlignet med todelte stikksystemer, noe som resulterer i økt strømkapasitet.
Er EC.8-kontaktsystemet kompatibelt med de vanligste spesifikasjonene for datakort?
EC.8-kontaktboks-systemet støtter datakort med en tykkelse på 1,60 mm. Fra og med 80 kontakter er det dessuten integrert en ribbe for å forhindre feilmontering. Denne kan valgfritt utelates på den 60-polede varianten.
EC.8-kontaktboks-systemet oppfyller gjeldende markedsstandard og er kompatibelt med de vanligste kortene.
Hvilke bruksområder brukes EC.8-direkteplugger til?
Takket være sin allsidighet finner EC.8-direkteplugger anvendelse i en lang rekke bransjer. Innen automatiseringsteknologi og IoT-enheter drar de for eksempel nytte av det tette rutenettet og de høye dataoverføringshastighetene.
Hvilken forskyvning tåler EC.8-direkteplugger når datakortet settes inn?
En vinkelforskyvning på opptil 5° kan tolereres både i lengderetningen og på tvers.
En forskyvning på 0,7 mm vinkelrett og 0,6 mm parallelt med stikkets lengdeakse kan tolereres.
Hvilke dataoverføringshastigheter kan overføres?
Dataoverføringshastigheten er 28 Gbit/s. Diagrammet nedenfor viser innkoblingsdempingens forløp over frekvensen.
Hvilke strømtyper kan overføres?
En 140-polet kontakt overfører opptil 3,2 A ved en omgivelsestemperatur på 20 °C. For mer detaljert informasjon kan du gjerne kontakte oss via sales@ept.de
Er EC.8-kontakter UL-godkjente komponenter?
Ja, EC.8-kontakter fra ept er UL-godkjente komponenter i USA og Canada.
Er EC.8-kontaktene i samsvar med RoHS-direktivet?
RoHS (Restriction of the use of certain Hazardous Substances) er direktivet om begrensning av bruken av visse farlige stoffer i elektrisk og elektronisk utstyr.
Vi bekrefter at EC.8-kontakter fra ept er i samsvar med RoHS-direktivet 2011/65/EU, i henhold til RoHS-bekreftelsen. Du finner mer informasjon under RoHS & REACH
