med maksimal skalerbarhet!
Oppdag de 5 superkreftene i Zero8-produktfamilien
Dra nytte av maksimal effektivitet, pålitelig kontakt, signalbeskyttelse, hastighet og robusthet allerede fra i dag.
Produktfamilien Zero8 fra ept er spesielt utviklet for krevende industrielle anvendelser og tilbyr samtidig maksimal skalerbarhet: Du kan tilpasse utførelser, stabelhøyde og antall poler individuelt etter dine behov. Sokkel og plugg finnes i utførelsene low-profile, mid-profile og high-profile, både i rett og vinklet utførelse. Pluggen er dessuten tilgjengelig i x-high-profile, slik at Zero8-kontakten, takket være de ulike høydene, kan realisere avstander mellom kretskort på mellom 6 og 21 mm. Du kan dessuten bestille et variabelt antall poler mellom 12 og 80.
Men det er ikke alt. Du har også valgmuligheter når det gjelder skjerming. Skal begge sider av kontaktparet ha skjerming eller ikke? Eller kanskje bare én side med skjerming? Valget er ditt – alle Zero8-kontakter er uansett kompatible med hverandre og kan kombineres fritt, uansett om de har skjerming eller ikke.
Men det er ikke alt. Du har også valgmuligheter når det gjelder skjerming. Skal begge sider av kontaktparet ha skjerming eller ikke? Eller kanskje bare én side med skjerming? Valget er ditt – alle Zero8-kontakter er uansett kompatible med hverandre og kan kombineres fritt, uansett om de har skjerming eller ikke.
Den robuste, dobbeltsidige ScaleX-tilkoblingsteknologien tåler de krevende forholdene i industrielle applikasjoner og sikrer pålitelig kontakt selv under mekanisk belastning som støt og vibrasjon. I tillegg kompenserer den for toleranser på selve enheten i alle retninger når den er koblet til. Takket være EMC-skjermingen er signalene i industrielle miljøer perfekt beskyttet mot ytre påvirkninger, og materialets egenskaper garanterer en dataoverføringshastighet på opptil 16 Gbit/s. I tillegg har ept tenkt et skritt videre, da kontaktgeometrien er utformet slik at kontaktene ikke kan bli skadet selv ved feilaktig bruk.
Superkraft: EFFEKTIVITET
Plassbesparende takket være rutenett på 0,8 mm
Alle Zero8-kontakter har en kontaktavstand på 0,8 mm i et plassbesparende raster for å oppta så lite plass som mulig på kretskortet. Til tross for den lille rasteravstanden kobles kontaktene sammen på den glatte overflaten, og ikke på den ru stansekanten. Dette sikrer at kontaktene tåler slitasje betydelig bedre, for eksempel ved mikrobevegelser.
Variable kontakter fra 12 til 80
Zero8 er tilgjengelig med 12, 20, 32, 52 eller 80 kontakter for maksimal fleksibilitet i din applikasjon. Kontakten er to-radet, dvs. at en 12-polet kontakt har 6 kontakter i hver rad. Ved behov kan det også produseres varianter med spesielt antall poler, for eksempel for større luft- og krypeavstander.
Tilgjengelig i skjermet og uskjermet utførelse
Du kan også velge selv når det gjelder skjerming! Skal begge sidene av kontaktparet ha skjerming eller ikke? Eller kanskje bare den ene siden? Valget er ditt – alle Zero8-kontakter er uansett kompatible med hverandre og kan kombineres fritt, uansett om de har skjerming eller ikke. På de skjermede modellene befinner loddekontaktene seg under kontakten, mens de på de uskjermede modellene befinner seg på sidene for å muliggjøre en AOI-kontroll i produksjonsprosessen.
Stabelhøyder fra 6 til 21 mm
Med de rette utførelsene «low», «mid» og «high» kan man oppnå kretskortavstander i alle størrelser fra 6 til 21 mm. Ved å stikke kontakten helt inn oppnås den minste mulige kretskortavstanden. Stikkontakt og sokkel kan stikkes sammen med en variasjon på 1,5 mm for å oppnå den største mulige kretskortavstanden. De gjenværende 0,8 mm garanterer samtidig en sikker kontakt (sikkerhet mot feilplugging).
Vinklede utførelser for anvendelser fra 90° til 180°
Den vinklede utformingen, kombinert med den rette utformingen, gjør det mulig å plassere kretskortene i en vinkel på 90° i forhold til hverandre, f.eks. for bakplan med datterkort. Kombinasjonen av to vinklede utførelser gjør det mulig å plassere to kretskort ved siden av hverandre i en vinkel på 180 grader. Alt dette er tilgjengelig enten skjermet eller uskjermet og i variantene 12, 20, 32, 52 eller 80 kontakter for størst mulig fleksibilitet i din applikasjon.
Utvikle løsningene dine med maksimal effektivitet. Med sine funksjoner sørger Zero8 for at du når målet raskere og samtidig drar nytte av et enormt utvalg av varianter.
Det finnes til og med vinklede utførelser for 90°- og 180°-applikasjoner. Gratis whitepaper om høyhastighet og EMC »
Be om en gratis prøvepakke »
Du finner mer informasjon her.
Det finnes til og med vinklede utførelser for 90°- og 180°-applikasjoner. Gratis whitepaper om høyhastighet og EMC »
Be om en gratis prøvepakke »
Du finner mer informasjon her.
Superkraft: KONTAKTSIKKERHET
Det innovative ScaleX-kontaktsystemet
ScaleX – dette merket står for robust kontaktteknologi i et fleksibelt, skalerbart kontaktsystem. Det er spesielt utviklet for å kombinere høy mekanisk robusthet med fremragende høyfrekvensegenskaper. Denne kombinasjonen er unik i verden av kretskortkontakter.
To kontaktflater per pinne
Hvert kontaktpar består av to knivkontakter og to fjærkontakter. Denne redundansen gir ikke bare maksimal kontaktsikkerhet, særlig i krevende miljøer med støt og vibrasjoner, men også enestående holdbarhet og pålitelighet i din applikasjon. I tillegg er alle kontaktene plassert på den glatte siden av kontaktflatene, og ikke på den ru stanskanten, slik det er hos mange andre miniatyriserte kontakter.
Motstandsdyktig mot støt og vibrasjoner
Redundans på alle kontakter samt kontakt kun på glatte, valsede overflater gir en svært høy motstandsdyktighet mot støt og vibrasjoner. Zero8-kontakter har gjennomgått grundige tester og kvalifiseringer i henhold til standarden IEC 60512. Vi stiller gjerne våre detaljerte testrapporter til disposisjon for deg.
Høy sikkerhet mot overkobling
Hvert kontaktpar mellom stikkontakt og plugg har et overskudd på minst 0,8 mm, det vil si avstanden fra kontaktpunktet til kontaktspissen, altså det punktet hvor det ikke lenger ville være kontakt. Dette overskuddet på minst 0,8 mm sikrer en tilsvarende høy toleranseutjevning og dermed maksimal sikkerhet i alle bruksområder. Når pluggen settes inn i kontakten helt til anslag, øker overdekningsområdet til opptil 2,3 mm per kontaktpar.
Tåler minst 500 koblingssykluser
Kontaktene på Zero8 er konstruert for å sikre pålitelig kontakt selv etter 500 koblingssykluser, selv under påvirkning av temperatursvingninger og skadelige gasser. Selv om kontaktene ikke kobles sammen 500 ganger, er koblingssykluser et egnet mål på i hvilken grad kontaktene fortsatt fungerer ved gjentatte temperatursvingninger eller vibrasjoner («fretting corrosion»).
Dette vil også begeistre deg – Zero8-kontaktfamilien overbeviser med sin innovative ScaleX-teknologi. Den er robust og tosidig, tåler krevende forhold i industrielle applikasjoner og sikrer pålitelig kontakt. Og dette selv under ekstreme miljøforhold og mekanisk belastning som støt og vibrasjon.
Gratis whitepaper om robusthet »
Be om en gratis prøvepakke »
Du finner mer informasjon her.
Gratis whitepaper om robusthet »
Be om en gratis prøvepakke »
Du finner mer informasjon her.
Superkraft: SIGNALBESKYTTELSE
Nytt utviklet EMV-skjermingskonsept
Ved utviklingen av Zero8 ble det lagt vekt på skjerming på begge sider. Dette sikrer en forstyrrelsesfri dataoverføring, slik det kreves i mange anvendelser, for eksempel innen Industry 4.0 eller IoT. Skjermingsmaterialet som er brukt, er spesielt egnet for høye krav til elektromagnetisk kompatibilitet.
Optimal avledning av forstyrrelsesstrømmer
Skjermplatene har stor overflate og få avbrudd, noe som sikrer best mulig beskyttelse. I tillegg sørger det store antallet kontaktpunkter mellom skjermplaten og kretskortet for optimal avledning av forstyrrelsesstrømmer. For eksempel har en skjermplate for en 20-pinners kontakt totalt 5 loddepunkter mot kretskortet på en lengde på 8 mm.
Koblingsinduktans på maks. 10 picohenry
I grundige tester utført av et spesialisert laboratorium ble påvirkningene fra elektriske og magnetiske feltstyrker først simulert og deretter undersøkt gjennom praktiske forsøk. Resultatene som ble oppnådd er svært gode og kan gjøres tilgjengelige ved behov. Et av de viktigste måleresultatene var at man med Zero8-kontakter oppnådde en koblingsinduktans på maks. 10 pH.
Alternativt også uten skjerming
Du kan også velge selv når det gjelder skjerming! Skal begge sider av kontaktparet ha skjerming eller ikke? Eller kanskje bare den ene siden? Valget er ditt – alle Zero8-kontakter er uansett kompatible med hverandre og kan kombineres fritt, uansett om de har skjerming eller ikke. På de skjermede modellene befinner loddekontaktene seg under kontakten, mens de på de uskjermede modellene befinner seg på sidene for å muliggjøre en AOI-kontroll i produksjonsprosessen.
Det nyutviklede, tosidige skjermingskonseptet til Zero8-kontaktene garanterer deg forstyrrelsesfri høyhastighetsoverføring i industrielle miljøer. Skjermingsmaterialet som brukes er spesielt egnet for komponenter med høye krav til elektromagnetisk kompatibilitet og garanterer en koblingsinduktans på maks. 10 picohenry for kontakten.
Gratis whitepaper om høyhastighet og EMC »
Be om gratis prøvepakke »
Du finner mer informasjon her.
Gratis whitepaper om høyhastighet og EMC »
Be om gratis prøvepakke »
Du finner mer informasjon her.
Superkraft: HASTIGHET
Kompatibel med PCIe 4.0 og Industrial Ethernet
Zero8-kontakter oppfyller kravene i spesifikasjonene for PCI Express Gen. 4 og Industrial Ethernet, slik det kreves i mange anvendelser, for eksempel innen Industri 4.0 eller IoT. I tillegg til innkoblingsdemping har Zero8 svært gode egenskaper når det gjelder returdemping og kryssforstyrrelser.
HF-signaloverføring 16 Gbit/s +
Zero8-kontakter er ideelle for bruksområder med en dataoverføringshastighet på opptil 16 Gbit/s. På grunn av de svært gode egenskapene når det gjelder innkoblingsdemping, kan Zero8 til og med brukes til applikasjoner opp til 25 Gbit/s. Denne enestående egnetheten kombineres med et ekstremt robust og motstandsdyktig kontaktsystem for krevende miljøer som støt, vibrasjon eller skadelige gasser. Denne kombinasjonen er unik.
Ekstra signalbeskyttelse gjennom skjerming

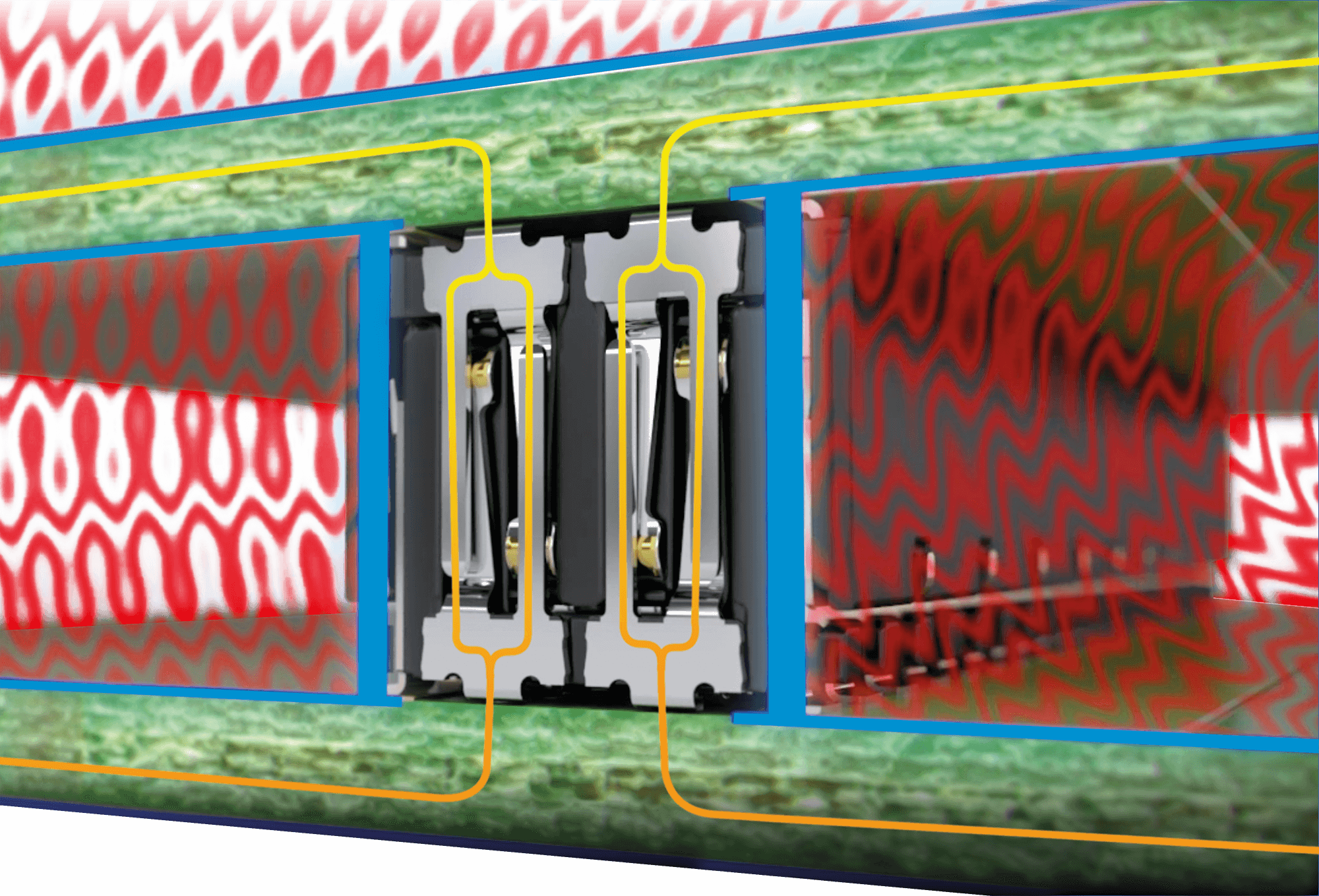

Det tosidige skjermingskonseptet garanterer forstyrrelsesfri høyhastighets dataoverføring i industrielle miljøer. Det leder pålitelig bort forstyrrelsesstrømmer gjennom flere kontaktpunkter på begge kretskortene. Skjermingskonseptet beskytter på den ene siden kontakten mot elektromagnetisk påvirkning (forstyrrelsesdemping), men også nærliggende komponenter dersom kontakten fungerer som forstyrrelseskilde.
SI-modeller tilgjengelig
Zero8 ble først grundig simulert med tanke på sine HF-egenskaper, og deretter testet i praktiske forsøk. Det foreligger pålitelige testrapporter samt SI-modeller for simuleringer i din applikasjon.
HighSpeed er nøkkelordet for Zero8-produktfamilien fra ept. Simuleringer med Zero8-kontakt-systemet ved 16 Gbit/s viser en utmerket signalintegritet og er dermed ideelle for PCIe 4.0 og Industrial Ethernet. Vi stiller gjerne S-parametrene til rådighet for dine applikasjonssimuleringer.
Gratis whitepaper om høyhastighet og EMV »
Be om en gratis prøvepakke »
Du finner mer informasjon her.
Gratis whitepaper om høyhastighet og EMV »
Be om en gratis prøvepakke »
Du finner mer informasjon her.
Superkraft: ROBUSTITET
Beskyttelse av alle kontakter
Zero8 er konstruert slik at kontaktene ikke blir skadet, selv ved feilaktig bruk. Kontaktene er skjult inne i isolasjonshuset og er dermed optimalt beskyttet mot mulige mekaniske påvirkninger, for eksempel ved berøring. Dette sikrer maksimal sikkerhet for din applikasjon.
Beskyttelse mot vridning ved tilkobling
Polariseringen som er innebygd i isolasjonshuset forhindrer feilaktig tilkobling på grunn av vridning av kontaktene. Det vil si at plugg og stikkontakt kun kan kobles sammen når de er rettet i en bestemt retning. I tillegg bidrar tydelige føringselementer i isolasjonshuset til en sikker tilkobling.
Mekanisk avlastning ved hjelp av to Board Locks
To Board Locks per kontaktstikk er loddet fast på kretskortet og sikrer mekanisk avlastning av signalkontaktene. Dette forhindrer at signalkontaktene rives løs fra loddepunktet når stikket og kontakten trekkes fra hverandre.
Kompensasjon for ujevnheter på opptil 0,7 mm ved montering
Innføringsskråflater på kanten av isolasjonsdelen gjør at stikkontakten og kontakten kan kompensere for en forskyvning på opptil 0,7 mm under tilkoblingen. Kniv- og fjærkontaktene føres mot hverandre under tilkoblingen på en slik måte at det oppnås en sikker kontakt mellom dem, og at såkalt «feilinnstikking» forhindres.
Stor toleranseutjevning under drift
Når kontakten og stikket er koblet sammen, tåler de en gjensidig forskyvning på opptil 0,4 mm. Dette gir stor fleksibilitet når det gjelder toleranseberegninger i dine applikasjoner. I tillegg gir det muligheten til å plassere flere kontaktpar på et kretskort uten at det går ut over kontaktsikkerheten.
Når alle toppfunksjonene i tillegg kombineres med enestående robusthet, er det Zero8 fra ept. Enten det gjelder den smarte vridningsbeskyttelsen ved tilkobling eller kompensasjonen for forskyvning på opptil 0,7 mm ved installasjon, holder Zero8 det den lover.
Gratis whitepaper om robusthet »
Be om en gratis prøvepakke »
Du finner mer informasjon her.
Gratis whitepaper om robusthet »
Be om en gratis prøvepakke »
Du finner mer informasjon her.
