ept utstyrer adp MERKUR med
høyhastighetskontakter for mini-PC-er
ept GmbH utstyrer adp MERKUR med høyhastighetskontakter til adp Mini-PC
Siden stiftelsen i 1957 har Gauselmann-konsernet utviklet seg til et internasjonalt konsern med rundt 14 000 ansatte over hele verden og en årlig omsetning på over 3 milliarder euro. Selskapets kjernekompetanse ligger i utvikling av spillprogramvare og produksjon av spilleautomater. I datterselskapet adp MERKUR GmbH samles utvikling, produksjon og distribusjon av spill og spilleautomater.
En PC, mange muligheter

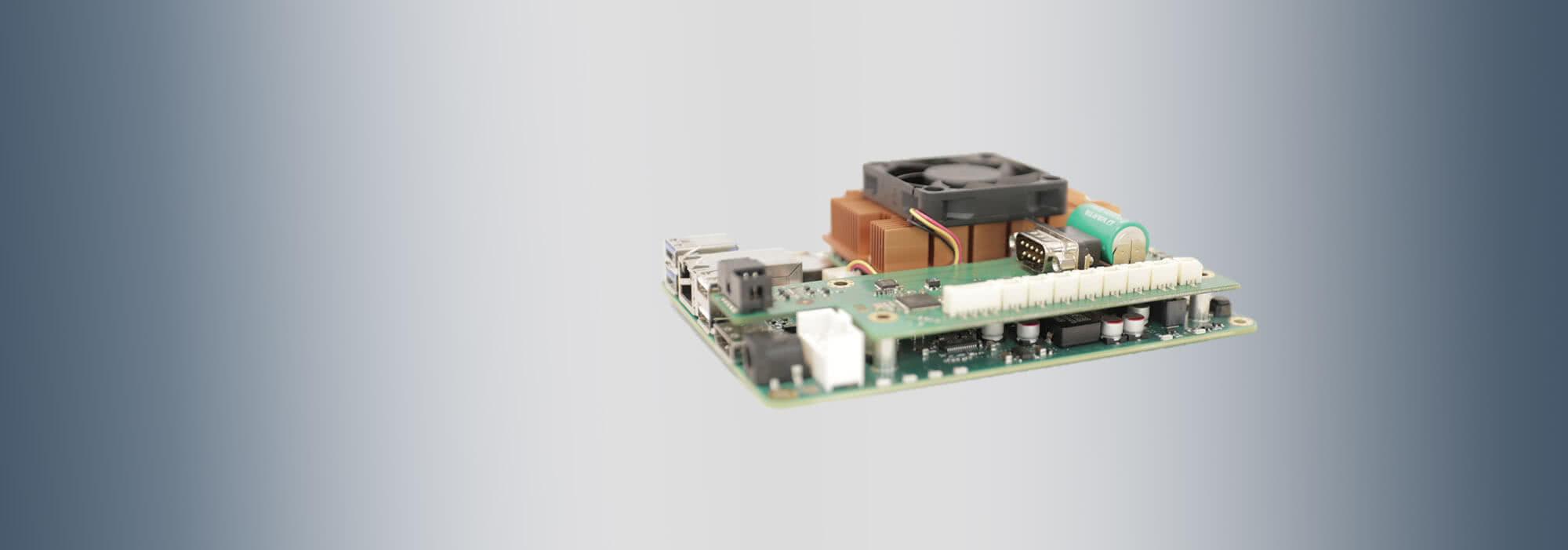

For bruk i sine spilleautomater utviklet adp MERKUR «adp Mini-PC», en styreenhet spesielt beregnet på bruksområder med lavt strømforbruk. Fokuset ligger her på terminalløsninger eller produkter innenfor området for beskyttelse av mindreårige. Den anvendte SMARC-standarden gjør det mulig å skalere CPU-ytelsen og dermed tilpasse den til kravene.
Modularitet for skalerbarhet
Med utviklingen av sin mini-PC følger adp MERKUR den aktuelle trenden innen modularisering. For å kunne skalere CPU-ytelsen og funksjonaliteten etter bruksområdet, var det nemlig nødvendig med en modulær oppbygning av styreenheten. Grunnlaget for adp-minipc-en er et carrierboard som er spesielt utviklet av adp MERKUR, og som omfatter alle vanlige pc-grensesnitt som DisplayPort, USB 3.0, USB 2.0 og Ethernet. Med disse grensesnittene står carrierboardet på ingen måte tilbake for en industri-pc, og det kan dermed brukes i store antall på forskjellige steder uten at man trenger å vedlikeholde ulike utstyrsvarianter. En multifunksjonsgrensesnitt gjør det dessuten mulig å utvide funksjonaliteten via påstikkbare moduler. For dette formålet har den diverse høyhastighetsgrensesnitt som PCIe 3.0 og USB, samt ulike I/O-er, UART-er og de tilhørende driftsspenningene. Den brukes for eksempel i WLAN-utvidelser, lagringsgrensesnitt eller ved tilpasning til eksisterende kabeltrær.
Tilpasningsevne og bærekraft
Før utviklingen av mini-PC-en brukte adp MERKUR innkjøpte forbruker-PC-er. Disse hadde imidlertid svært begrenset levetid og tilpasningsevne, noe som gjorde det helt nødvendig å utvikle en egen løsning. Med adp Mini-PC-en kunne man dessuten sikre at den var individuelt tilpasset adp MERKURs krav. En særlig fordel er bærekraften til den nye løsningen: Returvarer trenger ikke kastes, men kan gjenbrukes i andre applikasjoner.
Dette sier adp Merkur
«Samarbeidet har alltid vært raskt, direkte og konstruktivt. Den direkte kontakten gjør utviklingsarbeidet, og ikke minst problemløsningen, effektiv.»
– Daniel Marsch, utviklingsleder hos adp MERKUR –
– Daniel Marsch, utviklingsleder hos adp MERKUR –
Krav til kontakten

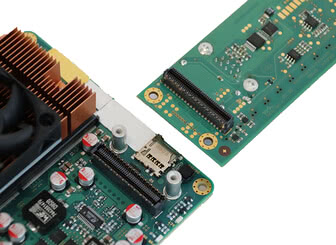

Tilpasningsevnen og gjenbrukbarheten stiller imidlertid spesielle krav til kontakten som skal koble bærerkortet og påstikkmodulen sammen. En forutsetning var at den skulle være egnet for høyhastighetsapplikasjoner med dataoverføringshastigheter på 16 Gbit/s og mer. På grunn av utskiftningen av modulene må kontakten imidlertid også være spesielt slitesterk, slik at den alltid utgjør en feilsikker tilkoblingsløsning til tross for gjentatt tilkobling. I tillegg var det avgjørende for adp MERKUR at kontakten også kunne loddes på undersiden av kretskortet og ikke løsner fra dette ved såkalt overhodelodding, det vil si ved reflow-loddingsprosessen. Et annet viktig aspekt var at kontakten ikke skulle kunne vri seg ved tilkobling, for å sikre en pålitelig forbindelse og for å sikre at kontakten ikke ble skadet allerede under installasjonen.
Løsningen: Zero8

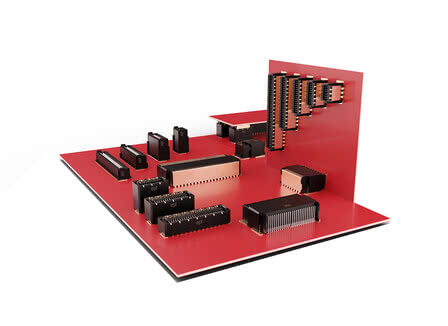

Dataoverføringshastighet, robusthet, kvalitet og vridningssikkerhet – krav som Zero8-kontakten oppfyller. Den regnes som allrounderen blant ept-kontaktene, fordi den i tillegg til sine høyhastighetsegenskaper og robusthet også tilbyr en rekke ulike varianter: Dermed kunne adp MERKUR velge mellom vinklede, rette, skjermede og uskjermede kontakter i ulike høyder og med ulikt antall poler. Man valgte til slutt den rette, 80-polede Zero8-kontakten, som muliggjorde en mezzanin-forbindelse med en avstand mellom kretskortene på 10,5 til 12 mm. En ekstra skjerming sørget for optimal elektromagnetisk kompatibilitet og dermed for en uforstyrret signalflyt. Du finner
mer informasjon om produktet her:
Zero8 »
mer informasjon om produktet her:
Zero8 »
Pålitelige partnere
Beslutningen om å kjøpe en kontakt fra ept var helt naturlig for adp MERKUR: De to selskapene har allerede i mange år hatt et svært tillitsfullt samarbeid. Derfor havnet Zero8 fra ept tidlig på listen over favoritter. Det avgjørende var imidlertid garantien fra ept om at kontakten ikke ville falle av kretskortet selv ved overhode-montering: «Denne garantien får man ikke fra NOEN annen produsent – eksemplarisk!», mener også Daniel Marsch, teamleder i utviklingsavdelingen hos adp MERKUR.
Andre prosjekter
Forpliktelser som disse og den personlige kundeservicen førte til at adp MERKUR gjennomførte flere prosjekter sammen med ept, i tillegg til adp Mini-PC-prosjektet. Dermed kom Zero8 igjen til bruk: Man var på jakt etter en pålitelig tilkoblingsløsning for å koble kontrollpanelet til spilleautomaten «Zonic» til resten av kabelnettet. Takket være de positive erfaringene med ept og deres Zero8 tok det imidlertid ikke lang tid å finne en løsning.
