ept-kontakter (kontakt) i ny PICMG®-spesifikasjon
ept-koblingskontakt Zero8 valgt i henhold til den nye PICMG®-spesifikasjonen
Behovet for modulære industri-PC-er er stort og vil fortsette å øke, slik markedsanalyser bekrefter. Av denne grunn har en arbeidsgruppe i PICMG® under navnet ModBlox7 blitt enige om en ny produsentoverskridende standard for å koble sammen moduler som hovedsakelig brukes innen buss- og jernbanejernbaneteknikk.
Målene med ModBlox7
ModBlox7 beskriver grunnspesifikasjonen for en modulær boks-PC, bestående av ulike funksjonelle komponenter, som CPU, strømforsyning og I/O-porter. Denne nye, produsentuavhengige standarden gjør det mulig for brukerne å realisere et bredt spekter av enhetskombinasjoner i modulær utforming gjennom interoperable funksjonsenheter. PICMG®s mål var også å redusere kostnadene og fremme bærekraft.
Omfanget av den nye spesifikasjonen

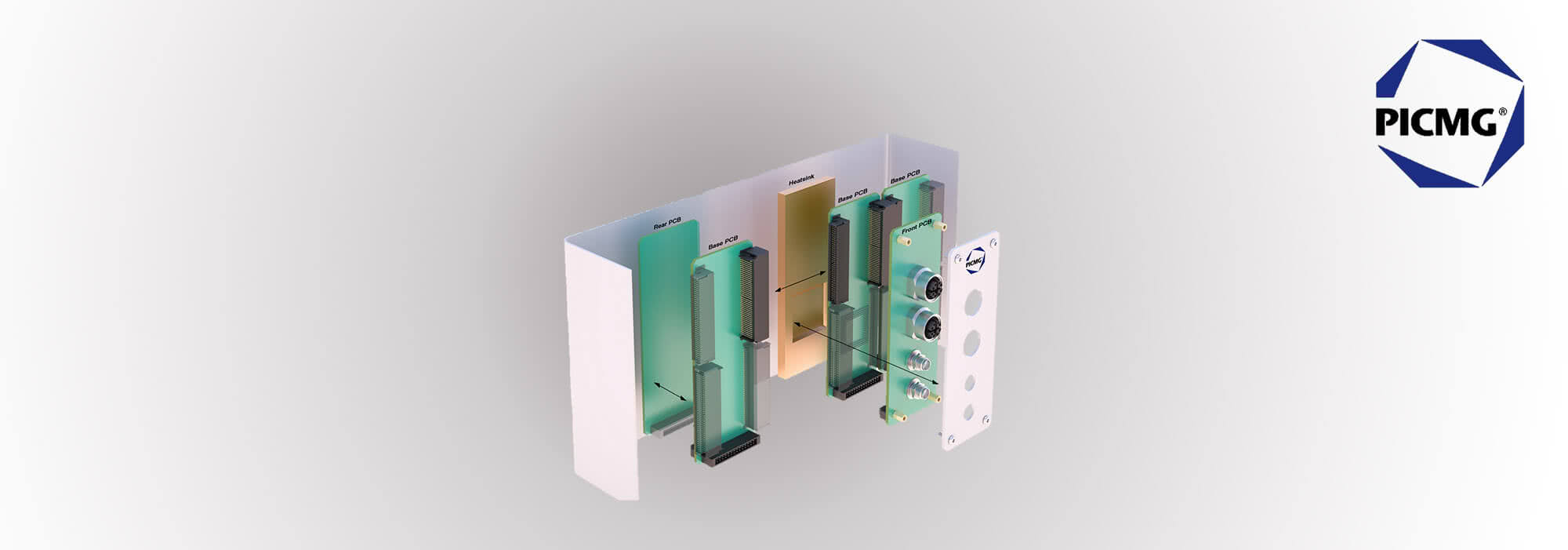

Den nye spesifikasjonen fra PICMG® omfatter både mekanikken, de modulære funksjonsenhetene og den elektriske tilkoblingen ved hjelp av stikkontakter (kontakt) i en forhåndsdefinert pinout. En Box-PC består dermed av et kabinett, én eller to strømforsyningsenheter samt én eller to CPU-er med opptil fire PCI-Express- og opptil åtte USB-baserte I/O-porter hver. Hver modul kan i sin tur, avhengig av enhetens kompleksitet, omfatte opptil tre stablede kretskort. Dimensjonene til en box-PC er forhåndsbestemt både i høyden og dybden. Frontbredden varierer derimot avhengig av antall enheter. Disse kan igjen bestå av ett eller flere såkalte spor på 1,4 tommer hver. Tolv spor kan dermed settes sammen i rekke opp til en maksimal bredde på 16,8 tommer.
Krav til kontakt
I en standard for modulær enhetskonfigurasjon legges det naturligvis særlig vekt på den elektriske og mekaniske tilkoblingen av de enkelte modulene ved hjelp av stikkontakter (kontakt). I henhold til bruksforholdene for boks-PC-ene bør dette være en SMT-stikkontakt med høyhastighetskapasitet, som ikke bare utmerker seg ved enorm robusthet ved installasjon, men også ved høye toleranser under drift samt utpreget motstandsdyktighet mot ugunstige miljøforhold. Siden det i enkelte anvendelser er nødvendig å sikre driftssikkerhet gjennom redundans ved hjelp av en ekstra kontakt, må det dessuten være mulig å bruke flere kontakter samtidig på ett kretskort. Dette krever høy kompensasjon for forskyvning ved tilkobling samt toleranser under drift.
Zero8 som det foretrukne stikkkontakt
ModBlox7-komiteen fant i Zero8 kontakt som passer til de mange ulike kravene, produsenten ept. SMT-Stecker med pitch 0,8 mm stammer fra en stor produktfamilie med ulike typer, byggehøyder og poltall, samt med valgfri EMC-skjerming. For ModBlox7-spesifikasjonen brukes den i den vinklede, 80-polede utførelsen og muliggjør dermed horisontal kretskortforbindelse mellom tilstøtende enheter. For å sikre redundans og driftssikkerhet er det i henhold til spesifikasjonen også tillatt å bruke to Zero8-kontakter samtidig. Dette muliggjøres av en forskyvningskompensasjon på 0,7 mm ved installasjon samt driftstoleranser på 0,4 mm. Ellers kan modulene bli skadet ved tilkoblingen.
En ytterligere fordel med Zero8 er muligheten for samtid overføring av høye strømstyrker og høyhastighetssignaler. Det som i utgangspunktet høres uforenlig ut, er fullt mulig å realisere takket være kontakt-designet i kombinasjon med en tilsvarende pin-konfigurasjon, og sparer dermed både plass og kostnader.

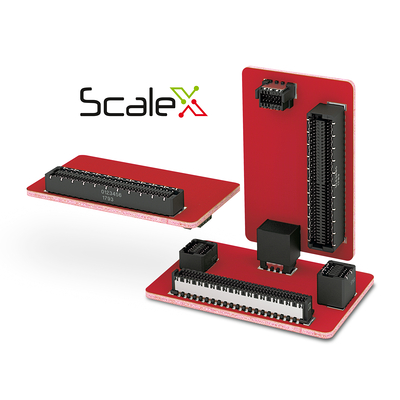

Takket være den kjønnsnøytrale ScaleX-tilkoblingsteknologien med sammenflettede kniv- og hunnkontakter har Zero8 dessuten en enorm kontaktsikkerhet og garanterer dermed pålitelig signaloverføring selv ved vibrasjon og støt. Du finner
mer informasjon om produktet her:
Zero8 »
En ytterligere fordel med Zero8 er muligheten for samtid overføring av høye strømstyrker og høyhastighetssignaler. Det som i utgangspunktet høres uforenlig ut, er fullt mulig å realisere takket være kontakt-designet i kombinasjon med en tilsvarende pin-konfigurasjon, og sparer dermed både plass og kostnader.
Takket være den kjønnsnøytrale ScaleX-tilkoblingsteknologien med sammenflettede kniv- og hunnkontakter har Zero8 dessuten en enorm kontaktsikkerhet og garanterer dermed pålitelig signaloverføring selv ved vibrasjon og støt. Du finner
mer informasjon om produktet her:
Zero8 »
Zero8 kan også brukes til PCB-tilkobling innenfor enkeltstående enheter
Zero8-porteføljen tilbyr også en skreddersydd løsning for mezzanin-forbindelser mellom opptil tre kretskort i en CPU, under de samme installasjonsforholdene. Bruken av flere kontakt fra en skalerbar produktfamilie gir dessuten en avgjørende fordel: På denne måten trenger ikke kontaktene å bli designet og godkjent på nytt hver gang – brukeren kan dermed spare seg for de tilhørende kostnadene.
Interoperabilitet kombinert med kostnadsreduksjon og bærekraft. Den nye spesifikasjonen lover store fremskritt for Box-PC-er. Med Zero8 oppnås en sikker tilkobling mellom de enkelte modulene. Spesifikasjonen skal endelig vedtas allerede i første kvartal.
